7 Motorsense zusammenbauen

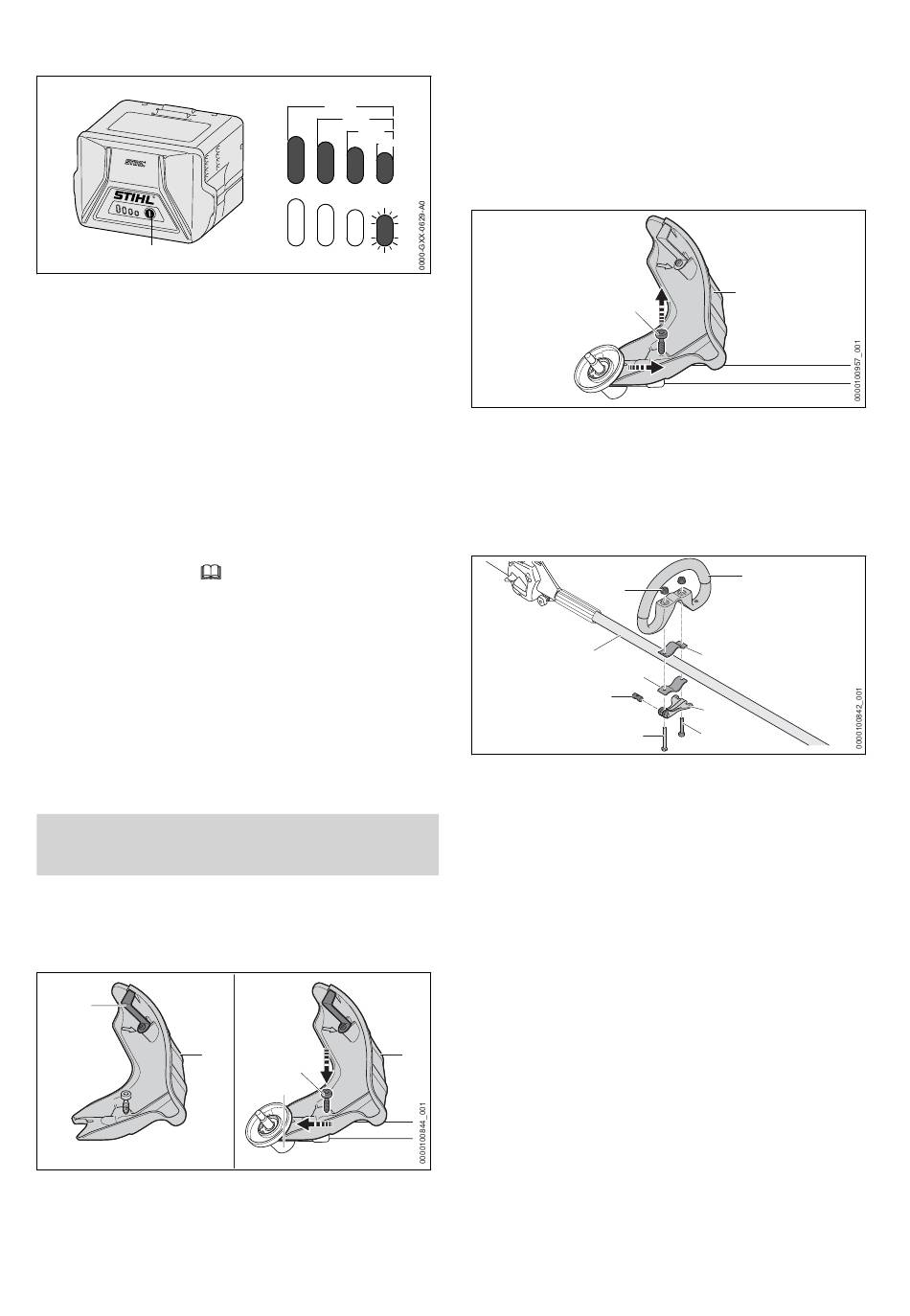

6.3 Ladezustand anzeigen
1
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.4 LEDs am Akku
Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben,
In der Motorsense oder im Akku besteht eine
Störung.
6.5 LED am Ladegerät
Die LED zeigt den Status des Ladegeräts an.
Falls die LED grün leuchtet, wird der Akku gela‐
den.
► Falls die LED rot blinkt: Störungen beheben.
Im Ladegerät besteht eine Störung.
7 Motorsense zusammen‐
bauen
7.1 Schutz anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
1
2
Das Ablängmesser (1) ist bereits in den
Schutz (2) eingebaut und darf nicht ausgebaut
werden.
0458-027-9801-A
80-100%
60-80%
40-60%
20-40%
0-20%
19.1.
3
4
► Schutz (2) bis zum Anschlag in die Führungen
am Getriebegehäuse schieben.
► Schraube (3) eindrehen und fest anziehen.
7.2 Schutz abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Schraube (2) herausdrehen.
► Schutz (1) abziehen.
7.3 Rundumgriff anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
9
► Bolzen (8) in die Öffnung im Schnellspanner
(5) führen.
Bolzen (8) so ausrichten, dass die Einkerbung
des Bolzen unten ist.
► Schelle (3) so in den Rundumgriff legen, dass
die Bohrungen fluchten.
► Rundumgriff (2) zusammen mit der Schelle (3)
auf den Schaft (9) setzen.
► Lange Schraube (7) durch die Bohrungen im
Bolzen und im Schnellspanner (5) führen.
► Schelle (4) gegen den Schaft drücken und so
ausrichten, dass die Bohrungen fluchten.
► Kurze Schraube (6) durch die Bohrungen füh‐
2
ren.
► Lange Schraube (7) durch die Bohrungen füh‐
ren.
► Rändelmuttern (1) aufdrehen.
► Schnellspanner (5) zuklappen.
Falls sich der Rundumgriff (2) nicht mehr ver‐
schieben lässt ist der Rundumgriff fest einge‐
stellt.
1
2
2
1
3
4
8
5
7
6
deutsch
15
