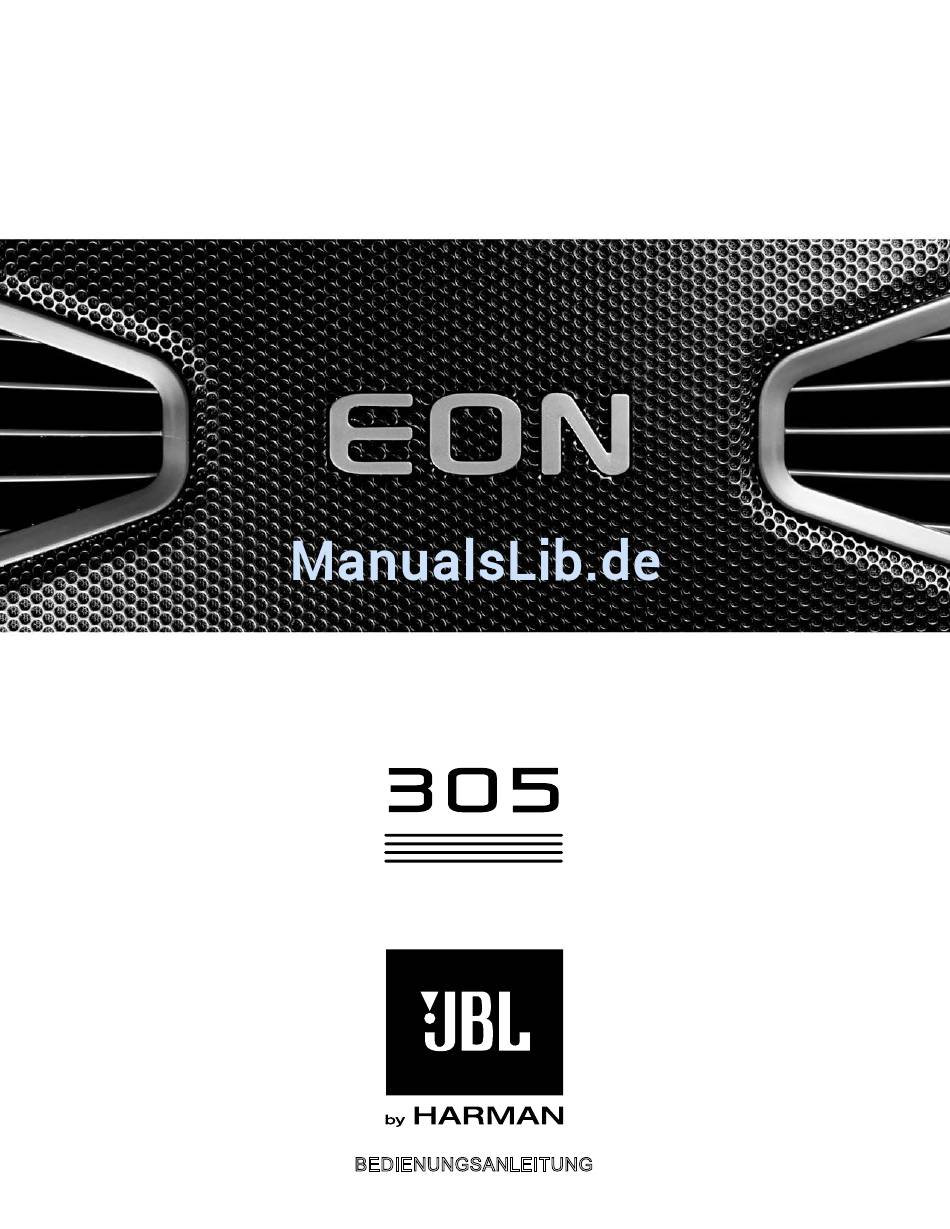

- Seite 1 BEDIENUNGSANLEITUNG For: Français, Deutsch, Español, visit www.jblpro.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Willkommen in die Familie ..............Bevor Sie beginnen: Wichtige Informationen .............. Kapitel 2: Warnhinweise Schauen Sie nach diesen Symbolen ................Wechselstromanforderungen ..................VORSICHT ........................® Endstufen: Betriebstemperatur ................. Pflege und Wartung ..................... ® Montieren/Fliegen von EON Lautsprechern .............. Sicherheitshinweise für die Stativmontage .............. -
Seite 4: Kapitel 1: Willkommen In Die Familie
Kapitel 1: Willkommen in die Familie Danke, dass Sie JBL Professional EON ® Lautsprecher gewählt haben. Seit der Markteinführung der allerersten EON-Systeme in 1995 haben sie sich als das Lautsprechersystem bewährt, das alles für jeden bietet. So bleiben sie heute noch die meistverkauften Aktivlautsprecher in der Geschichte professioneller Audiogeräte. Wir gratulieren zu Ihrer Wahl! Sie haben nun in die nächste EON-Generation investiert;... -
Seite 5: Bevor Sie Beginnen: Wichtige Informationen
Bevor Sie beginnen: wichtige Informationen Lesen Sie bitte folgendes bevor Sie Ihr EON ® Lautsprechersystem verwenden, um wichtige Informationen über Sicherheit und den Schutz Ihrer Investition in Qualitätslautsprecher.. 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnhinweise. 4. -
Seite 6: Kapitel 2:Warnhinweise
Kapitel 2:Warnhinweise Schauen Sie nach diesen Symbolen Das Blitzschlag-Symbol innerhalb eines gleichseitigen Dreiecks verweist auf das Vorhandensein einer nicht isolierten und gefährlichen Spannung im Innern des Gehäuses, der stark genug sein könnte, um für Menschen eine Gefahr durch Stromschlag darzustellen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks verweist auf wichtige Bedien- und Wartungshinweise in der Gerätedokumentation. -
Seite 7: Montieren/Fliegen Von Eon ® Lautsprechern
Übereinstimmung mit “Safe-Rigging” Praktiken. Unsichere Montage oder Fliegen von jeder schweren Last kann zu ernsthaften Verletzungen sowie Schäden am Gerät führen. ACHTUNG: Befolgen Sie immer alle Anleitungen von JBL sowie allen lokalen Vorschriften wenn Sie dieses Produkt fliegen. Verwenden Sie dass Produkt nicht bevor Sie nicht alle Anleitungen in diese JBL Bedienungsanleitung gelesen und verstanden haben. -
Seite 8: Eon ® Lautsprecher Konformitätserklärung
® Lautsprecher Konformitätserklärung Sicherheit und EMC Konformität Spezifikationen EN 55103-1:1997 Elektromagnetische Kompatibilität – Produktgruppenstandard für Audio-, Video-, Audio/ Visuell- und Bühnenlichtkontroll-Geräte für professionelle Anwendung, Teil 1: Emissionen EN 55103-1:1997 Magnetfeld-Emission Anhang A @ 10 cm und 20 cm EN 55022:2003 Mess-Beschränkungen und -Methoden im Messen der Radiostörungseigenschaften von ITE: abgestrahlt: Class B Grenzen;... -
Seite 9: Kapitel 3: Schnell Zur Sache
Kapitel 3: Schnell zur Sache Herzlichen Glückwunsch! Sie haben sich für JBL Professional EON ® Lautsprecher entschieden! Wir wissen, dass Sie Ihr neues Equipment so schnell wie möglich aufgestellt und in Betrieb haben möchten – deswegen lesen Sie diesen Kapitel. Die folgenden Hinweise werden Sie ganz schnell dahin bringen. -

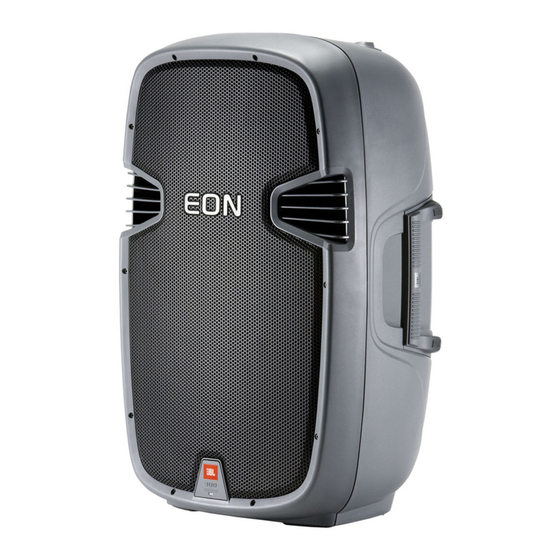

Seite 10: Kapitel 4: Über Den Eon305 Anwendungen
• Überall dort, wo Sie gehört werden möchten. Features • 250 Watt Passiv Hochleistungs-Lautsprechersystem • Echt tragbar mit nur 15 kg • Mehrfache Griffe für bequemen Transport • 15˝ JBL Niederfrequenz-Treiber • 1˝ Durchmesser JBL Neodym-Kompressionstreiber der nächsten Generation • 100º x 60º asymmetrische Waveguide für gleichmäßige Publikumsabdeckung • NL4 und ¼˝ Eingänge • “Loop-Through” Signalfluss für erweiterte Systemanwendungen und einfache “Daisy-Chain” Anschlüsse •... -
Seite 11: Eon305 Technische Daten
Empfindlichkeit (1w/1m): 98 dB Maximaler Schalldruck: 128 dB Nominalimpedanz: 8 Ohm NF-Treiber: 1 x M115-8 380mm (15") Tieftöner HF-Treiber: 1 x JBL 2414H-1 25.4 (1") Polymermembran-Kompressionstreiber Eingangsanschluss: Parallel geschaltete Neutrik NL4/¼" Kombibuchse Übersteuerungsschutz: SonicGuard™ Gehäuse: PP Impact-Copolymer, Mehrzweck-Orientierung (FOH, Monitor) Griffe:... -
Seite 12: Rückplatte
Rückplatte Input/Output Anschlüsse Speakon ® NL4/¼˝ Kombibuchse akzeptiert sowohl NL4- als auch ¼˝ Monoklinkenstecker (TS). Parallel geschaltet ist eine zweite, identische ® Speakon NL4/¼˝ Kombibuchse. Diese ermöglicht eine Loop-Through-Verbindung, sowie die Versorgung eines weiteren EON305 in einer Parallelschaltung. Speakon ist ein eingetragenes Warenzeichen der Neutrik AG. -
Seite 13: Kapitel 5: Lautsprecher Positionierung Und Fliegen
Kapitel 5: Lautsprecher Positionierung und Fliegen ® Die folgenden Hinweise werden Ihnen dabei helfen, optimalen Sound zu erzielen überall, wo Sie Ihre EON Lautsprecher verwenden: Stellen Sie die Lautsprecher so hoch auf wie möglich. Die besten Ergebnisse erzielen Sie, wenn Sie das HF-Horn mindestens 0,7 bis 1,3 Meter über den Köpfen der Zuschauer stellen. -
Seite 14: Verwendung Der Flugpunkte
ACHTUNG: Beachten Sie immer JBL Anleitungen und lokalen Bestimmungen, wenn Sie dieses Produkt fliegen. Versuchen Sie nicht, es zu bedienen, wenn Sie nicht alle Hinweise, inklusive die JBL User’s Guide, lesen und verstanden haben. Montage des Lautsprechers an einer tragenden Struktur sollte nur von einem qualifizierten Fachmann ausgeführt werden. -
Seite 15: Kapitel 6: Anwendungsbeispiele
Kapitel 6: Anwendungsbeispiele EON515 Einfache PA mit dem integrierten Mixer Unter Verwendung der Mix/Loop-Funktion Boost für Musik bei niedrigen Lautstärken Lautstärkeverhältnisse Flat oder Cut für Sprache mit den Pegelregler justieren 1/4˝ Monoklinke (TS) weiblich Brauchen Sie mehr Sound? Noch ‘n EON anschließen! Stereo Y-Kabel... -
Seite 16: Kleine Pa Mit Einem Externen Mixer Eon510
Kapitel 6: Anwendungsbeispiele EON510 Kleine PA mit einem externen Mixer 1/4” Links Rechts Monoklinkenstecker (TS) Pegel ganz herunter drehen 1/4” damit nur das Monoklinken- linke Signal stecker (TS) verstärkt wird Merke: Verwenden Sie die MIX/LOOP-Funk- tion als gute Hilfestellung wenn Sie stereo fahren müssen aber das Kabel vom Mixer zu kurz geraten ist MIXER... -
Seite 17: Einfache Pa Mit Einem Externen Mixer Und Subwoofer Eon510/Eon518S
Kapitel 6: Anwendungsbeispiele EON510 - EON518S Einfache PA mit externen Mixer und Subwoofer weiblich weiblich Auf FLAT stellen, wenn Sie einen EON518S mit aktivem HPF verwenden bzw. auf CUT bei anderen Subwoofer ohne Hochpassfilter männlich Rechts Links MIXER (Hochpassfilter) weiblich weiblich männlich aktivieren LINE Auf FLAT stellen, wenn Sie einen... -
Seite 18: Einfache Pa Mit Integriertem Mixer Und Zusätzlicher Leistung
Kapitel 6: Anwendungsbeispiele EON315 - EON510 - EON518S Einfache PA mit integriertem Mixer und zusätzlicher Leistung Unter Verwendung der Mix/Loop-Funktion Lautstärkeverhältnisse mit den Pegelreglern Boost für Musik bei niedrigen Lautstärken justieren Flat oder Cut für Sprache Pegel nach Geschmack Auf FLAT justieren 1/8”... -
Seite 19: Pa Mit Power-Mixer Und Aktiven Subwoofern Eon305/Eon518S
Kapitel 6: Anwendungsbeispiele EON305 - EON518S PA mit Power-Mixer und Aktiv-Subwoofer 1/4” Monoklinke 1/4” Monoklinke Speakon ® Speakon ® (TS) (TS) Mixer mit integrierter Endstufe ® ® Speakon Speakon Rückplatte Merke: Subwoofer SPEAKER LEVEL INPUT wird nicht zum Ausgang durchgeschliffen Pegel nach Geschmack Pegel nach Geschmack 1/4”... -
Seite 20: Pa Mit Power-Mixer Und Aktiven Monitoren Eon305/Eon515
Kapitel 6: Anwendungsbeispiele EON305 - EON515 PA mit Power-Mixer und Aktiv-Monitore ® Speakon Speakon ® Mixer mit integrierter Endstufe Speakon ® Speakon ® Rückplatte 1/4” Monoklinke (TS) Boost für Musik bei niedrigen Lautstärken Flat oder Cut für Sprache Pegel nach Geschmack einstellen 1/4”... -
Seite 21: Pa Mittels Daisy-Chaining Aufbauen
Kapitel 6: Anwendungsbeispiele EON315 - EON510 - EON515 PA mittels Daisy-Chaining aufbauen Unter Verwendung der Mix/Loop-Funktion männlich 1/8” Stereoklinke weiblich (TRS) weiblich Adapter: 1/4” TRS Klinke auf Miniklinke LOOP männlich LINE 1/8” Stereoklinke (TRS) LOOP LINE Tragbares Gerät (CD/mp3-Player) Mit niedriger Lautstärke beginnen und erhöhen nach Geschmack... -
Seite 22: Pa Mit Aktiven Hauptlautsprecher Und Bühnenmonitoren Eon510/Eon515
Kapitel 6: Anwendungsbeispiele EON510 - EON515 PA mit aktiven Haupt- und Monitorlautsprecher Auftreten mit nur den integrierten Mixer Unter Verwendung der Mix/Loop-Funktion FLAT männlich FLAT 1/4” Stereoklinke (TRS) weiblich LINE männlich weiblich Sängender Keyboarder weiblich Sängender Gitarristboarder weiblich männlich männlich FLAT FLAT Links... -
Seite 23: Kapitel 7: Anschlusstypen
Kapitel 7: Anschlusstypen Es gibt zwei grundlegende Typen von Audiosystem-Verbindungen für Audiosignale: symmetrisch und asymmetrisch. ® Ihr EON kann beide Typen an den Eingängen verarbeiten.. Symmetrische Leitungen In der Audiotechnologie beschreibt eine symmetrische Leitung das Dreileiter-System, bei dem die beiden Signalleiter das gleiche Signal, nur phasenverdreht gegenüber dem Masseleiter. - Seite 24 Kabel und Verbinder (Fortsetzung) XLRF auf XLRM (Mikrofonkabel) Das Standardkabel für den Anschluss von Mikrofonen und Linepegel-Signalen in professionellen Audiosystemen. • Mikrofon zum Mixer • Mikrofon zum EON-Eingang • Professionelles Mischpult zum EON-Eingang • Anschluss von EON Lautsprechersystemen mittels “Daisy Chaining” (Abschirmung) TRS (symmetrisch) 1/4” Klinke auf XLRM Für den Anschluss symmetrischer Geräte an den EON XLR-Eingang. Spitze (Abschirmung) Ring...
-
Seite 25: Kapitel 8: Fehlersuche
Kapitel 8: Fehlersuche Problem Wahrscheinliche Ursache Behebung Lautsprecher nicht an aktiver Wechselstrom-Steckdose Sicherstellen, dass Lautsprecher mit aktiver Steckdose verbunden ist Kein Sound angeschlossen Lautsprecher nicht eingeschaltet Einschalten und sicherstellen, dass POWER-Anzeige leuchtet Netzkabel defekt oder falsch • Netzkabel an beiden Enden erneut einstecken Kein Sound, Lautsprecher geht nicht angeschlossen • Ersetzen mit einem gewusst guten Netzkabel an obwohl er am Netz angeschlossen... -
Seite 26: Kapitel 9: Kontaktdaten
(Schicken Sie dieses Produkt nicht zurück ohne vorherige Autorisierung von JBL) Kundendienst: Montag – Freitag 8.00 Uhr – 17.00 Uhr US Pazifische Standardzeit +1 800 8JBLPRO (800 852 5776) Im Internet: www.jblpro.com Kontakte außerhalb der USA: Wenden Sie sich an Ihre örtliche JBL Professional Vertretung. Eine vollständige Liste der internationalen JBL- Vertretungen finden Sie auf unserer Website unter www.jblpro.com... -
Seite 27: Kapitel 10: Garantie-Informationen
Die JBL beschränkte Garantie auf professionelle Lautsprecherprodukte (ausgenommen Gehäuse) gilt fünf Jahre nach dem Datum des ersten Kaufs. Bei JBL Endstufen gilt die beschränkte Garantie drei Jahre nach dem Datum des ersten Kaufs. Bei Gehäusen und alle anderen Produkte gilt sie zwei Jahre nach dem Datum des ersten Kaufs. - Seite 28 Teilenummer: 364822-001...
