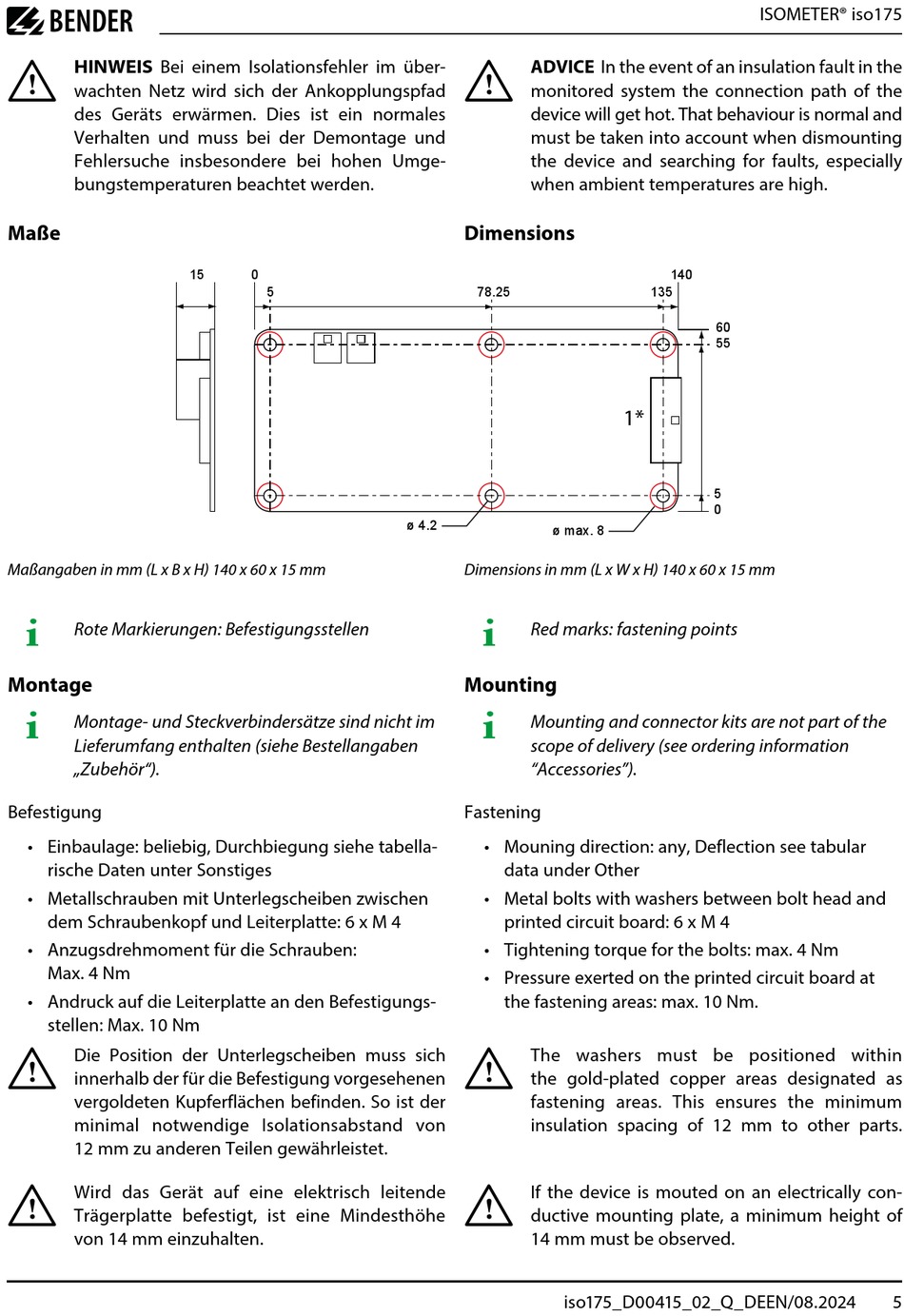

Bender ISOMETER iso175 Kurzanleitung Seite 5

I
HINWEIS Bei einem Isolationsfehler im über-
wachten Netz wird sich der Ankopplungspfad
des Geräts erwärmen. Dies ist ein normales
Verhalten und muss bei der Demontage und
Fehlersuche insbesondere bei hohen Umge-
bungstemperaturen beachtet werden.
Maße
Maßangaben in mm (L x B x H) 140 x 60 x 15 mm
i
Rote Markierungen: Befestigungsstellen
Montage
i
Montage- und Steckverbindersätze sind nicht im
Lieferumfang enthalten (siehe Bestellangaben
„Zubehör").
Befestigung
• Einbaulage: beliebig, Durchbiegung siehe tabella-
rische Daten unter Sonstiges
• Metallschrauben mit Unterlegscheiben zwischen
dem Schraubenkopf und Leiterplatte: 6 x M 4
• Anzugsdrehmoment für die Schrauben:
Max. 4 Nm
• Andruck auf die Leiterplatte an den Befestigungs-
stellen: Max. 10 Nm
I
Die Position der Unterlegscheiben muss sich
innerhalb der für die Befestigung vorgesehenen
vergoldeten Kupferflächen befinden. So ist der
minimal notwendige Isolationsabstand von
12 mm zu anderen Teilen gewährleistet.
I
Wird das Gerät auf eine elektrisch leitende
Trägerplatte befestigt, ist eine Mindesthöhe
von 14 mm einzuhalten.
15 0
5
I
ADVICE In the event of an insulation fault in the
monitored system the connection path of the
device will get hot. That behaviour is normal and
must be taken into account when dismounting
the device and searching for faults, especially
when ambient temperatures are high.
Dimensions
78.25
ø 4.2
ø max. 8
Dimensions in mm (L x W x H) 140 x 60 x 15 mm
i
Red marks: fastening points
Mounting
i
Mounting and connector kits are not part of the
scope of delivery (see ordering information
"Accessories").
Fastening
• Mouning direction: any, Deflection see tabular
data under Other
• Metal bolts with washers between bolt head and
printed circuit board: 6 x M 4
• Tightening torque for the bolts: max. 4 Nm
• Pressure exerted on the printed circuit board at
the fastening areas: max. 10 Nm.
I
The washers must be positioned within
the gold-plated copper areas designated as
fastening areas. This ensures the minimum
insulation spacing of 12 mm to other parts.
I
If the device is mouted on an electrically con-
ductive mounting plate, a minimum height of
14 mm must be observed.
iso175_D00415_02_Q_DEEN/08.2024
ISOMETER® iso175
140
135
60
55
1*
5
0
5
