Endress+Hauser Dosimass Betriebsanleitung Seite 21

Dosimass IO-Link
2) Es wird allgemein empfohlen, parallele Heizbänder zu verwenden (bidirektionaler Stromfluss). Dabei sind besondere Überlegungen anzustellen,
wenn ein einadriges Heizkabel verwendet werden soll. Weitere Informationen finden Sie im Dokument EA01339D "Installationsanleitung für
elektrische Begleitheizungssysteme".
Endress+Hauser
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Wärmeisolation
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer
zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden-
ste Materialien verwendbar.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten
gerichtet.
‣
Das Messumformergehäuse nicht mitisolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses:
80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren,
um eine optimale Wärmeabfuhr zu gewährleisten.

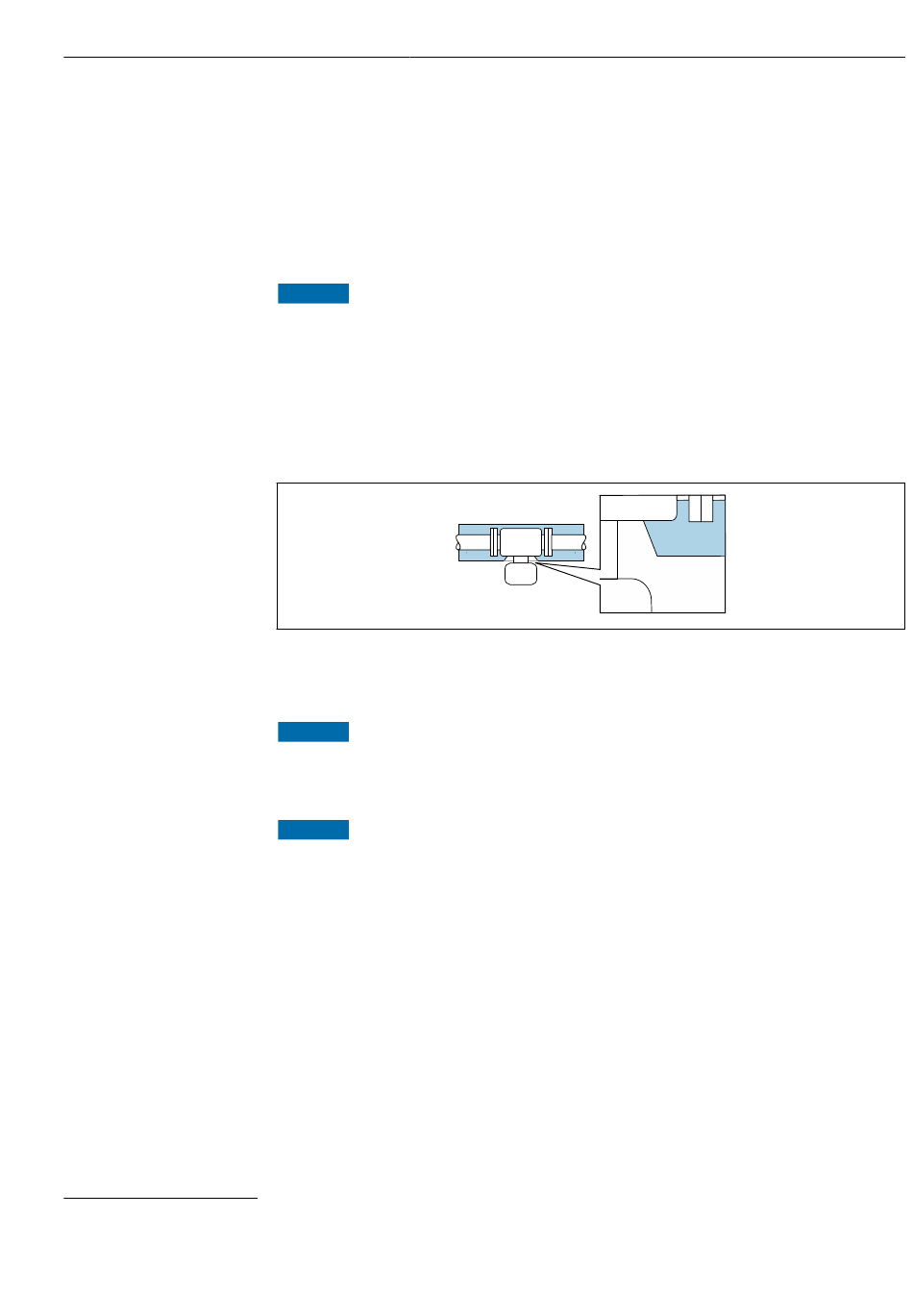

 8 Wärmeisolation mit freiem Halsrohr
Beheizung
HINWEIS
Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur!
‣
Maximal zulässige Umgebungstemperatur für den Umformer einhalten.
‣
Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten.
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht
höher ist als 80 °C (176 °F).
‣
Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhan-
den ist.
‣
Sicherstellen, dass eine genügend große Oberfläche des Messumformerhalses frei
bleibt. Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektro-
nik vor Überhitzung und Unterkühlung.
Beheizungsmöglichkeiten
Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust
stattfinden darf, gibt es folgende Beheizungsmöglichkeiten:
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
2)
Montage
A0034391
21
