Endress+Hauser Dosimass Betriebsanleitung Seite 28

Elektrischer Anschluss
28
+
E
-

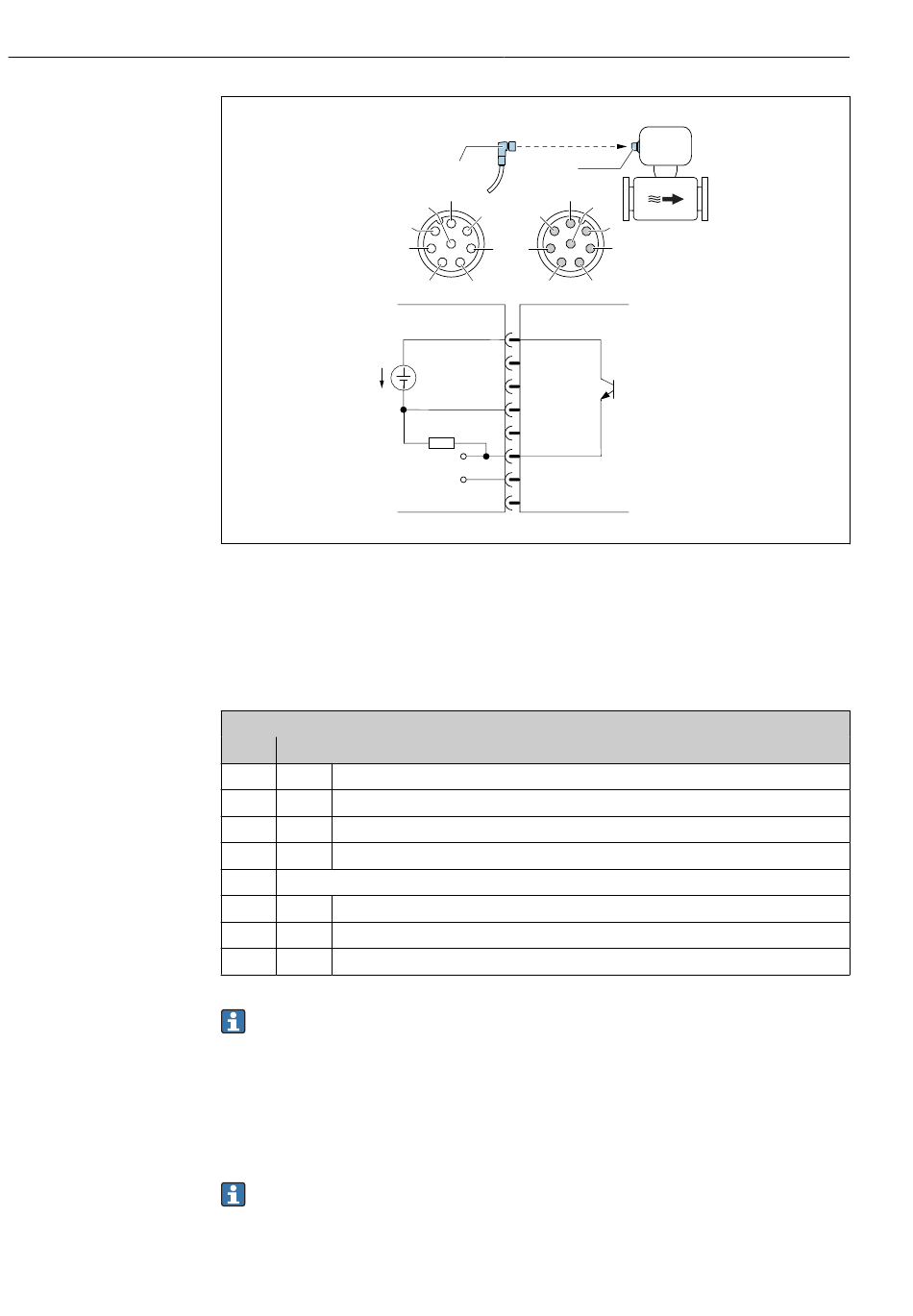

 10 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
B Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
E PELV- oder SELV-Spannungsversorgung
1...8 Pinbelegung
Pinbelegung
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 Nicht belegt
6 – Impuls-/Frequenz-/Schaltausgang DQ
7 – IO-Link Kommunikationssignal C/Q
8 – Service-Schnittstelle GND
Die Pinbelegung weicht vom IO-Link Standard ab, um die Kompatibilität mit früheren
Geräteversionen und Installationen zu ermöglichen.
7.2.4 Anforderungen an Speisegerät
Versorgungsspannung
DC 24 V (Nennspannung: DC 18 ... 30 V)
• Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
• Der maximale Kurzschlussstrom darf 50 A nicht überschreiten.
RSE 8
M12x1
A B
2 2
8
3 3
1
4 4
7
6
5 5
A B
1
2
3
4
5
6
7
8
Anschluss: Kupplung (A) – Stecker (B)
Dosimass IO-Link
8
1
7
6
Endress+Hauser
A0053318
