Endress+Hauser Dosimass Betriebsanleitung Seite 19

Dosimass IO-Link
Endress+Hauser

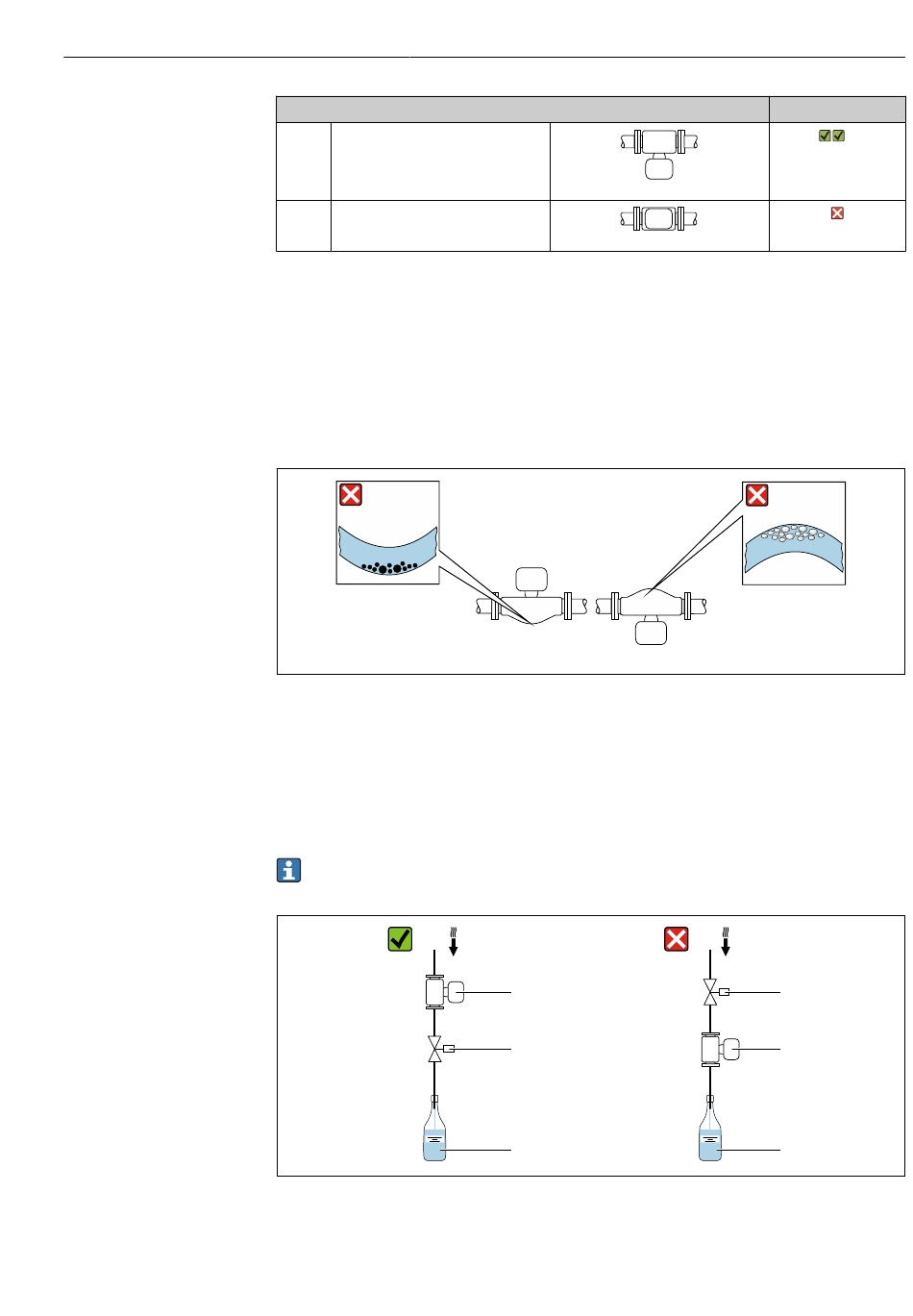

C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Horizontale Einbaulage für DN 8 ... 40 (³⁄₈ ... 1 ½")
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messauf-
nehmerposition auf die Messstoffeigenschaften abstimmen.
1
 6 Einbaulage Messaufnehmer mit gebogenem Messrohr
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen
Ventile
Den Messaufnehmer nicht nach einem Abfüllventil einbauen. Eine vollständige Leerung
des Messaufnehmers verursacht eine hohe Verfälschung des Messwerts.
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Vor dem
produktiven Abfüllen Probefüllungen durchführen.
1 Messgerät
2 Abfüllventil
3 Behälter
Einbaulage
1
2
3
Montage
Empfehlung
3)
A0015590
A0015592
2
A0028774
2
1
3
A0003768
