Montage
18
DN
[mm]
1
2
4
8
15
25
40

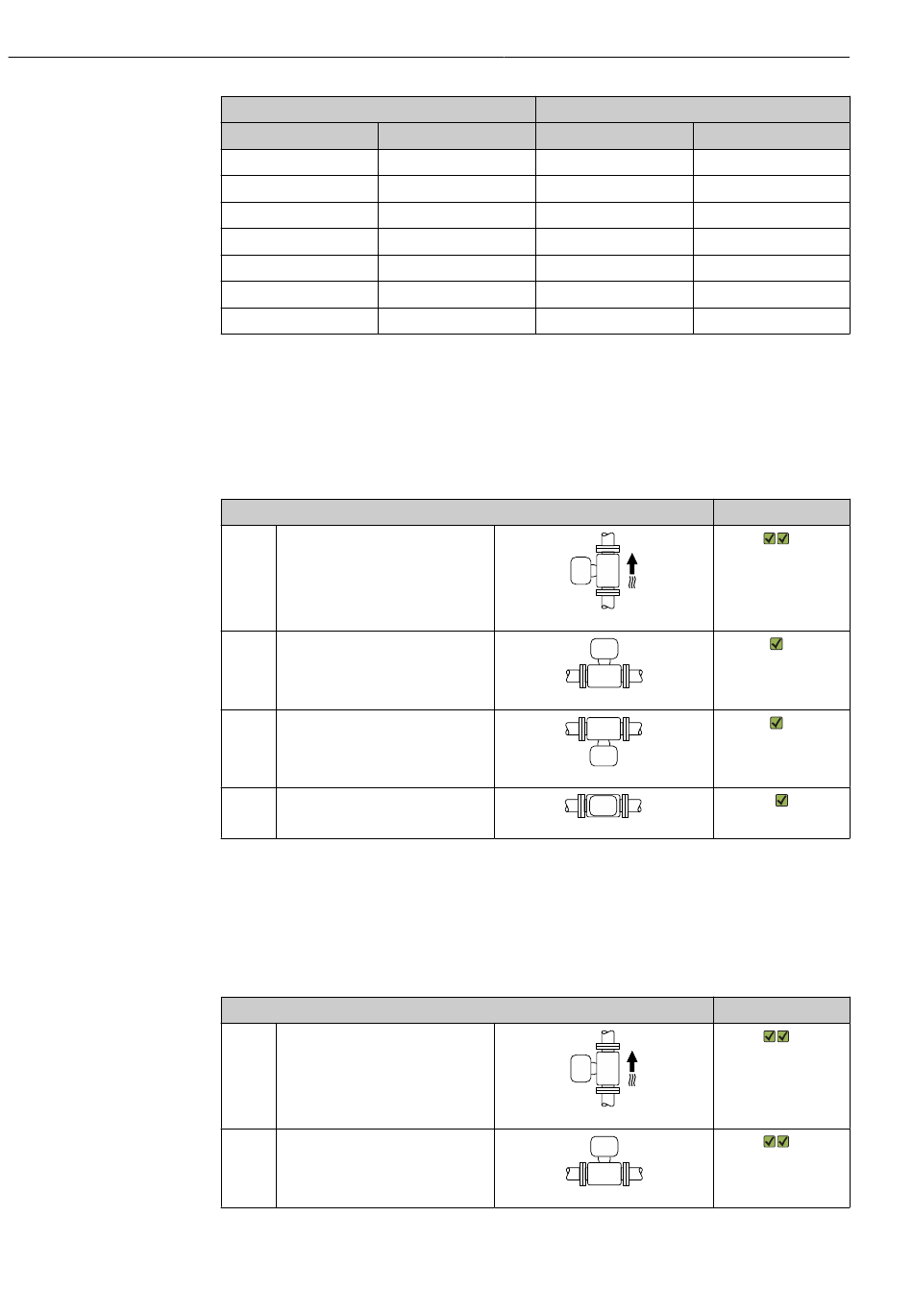

Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Empfohlene Einbaulage für DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈")
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Empfohlene Einbaulage für DN 8 ... 40 (³⁄₈ ... 1 ½")
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
mer oben
[in] [mm]
¹⁄₂₄ 0,8
¹⁄₁₂ 1,5
¹⁄₈ 3,0
³⁄₈
½
1
1 ½
Einbaulage
Einbaulage
Dosimass IO-Link
Ø Blende, Rohrverengung
[in]
0,03
0,06
0,12
6 0,24
10 0,40
14 0,55
22 0,87
Empfehlung
A0015591
A0015589
A0015590
A0015592
Empfehlung
A0015591
A0015589
Endress+Hauser
1)
2)
3)
1)
2)
