Sensorhalterung DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈")
• Für alle Anwendungen mit erhöhten Sicherheits- oder Belastungsanforderungen und bei
Messaufnehmern mit Clamp-Prozessanschlüssen ist die entsprechende Sensorhalterung
zu verwenden.
• Generell wird die Sensorhalterung von Endress+Hauser zur Befestigung für alle Anwen-
dungen empfohlen →  50.
20...70
( 0.79...2.75)
A

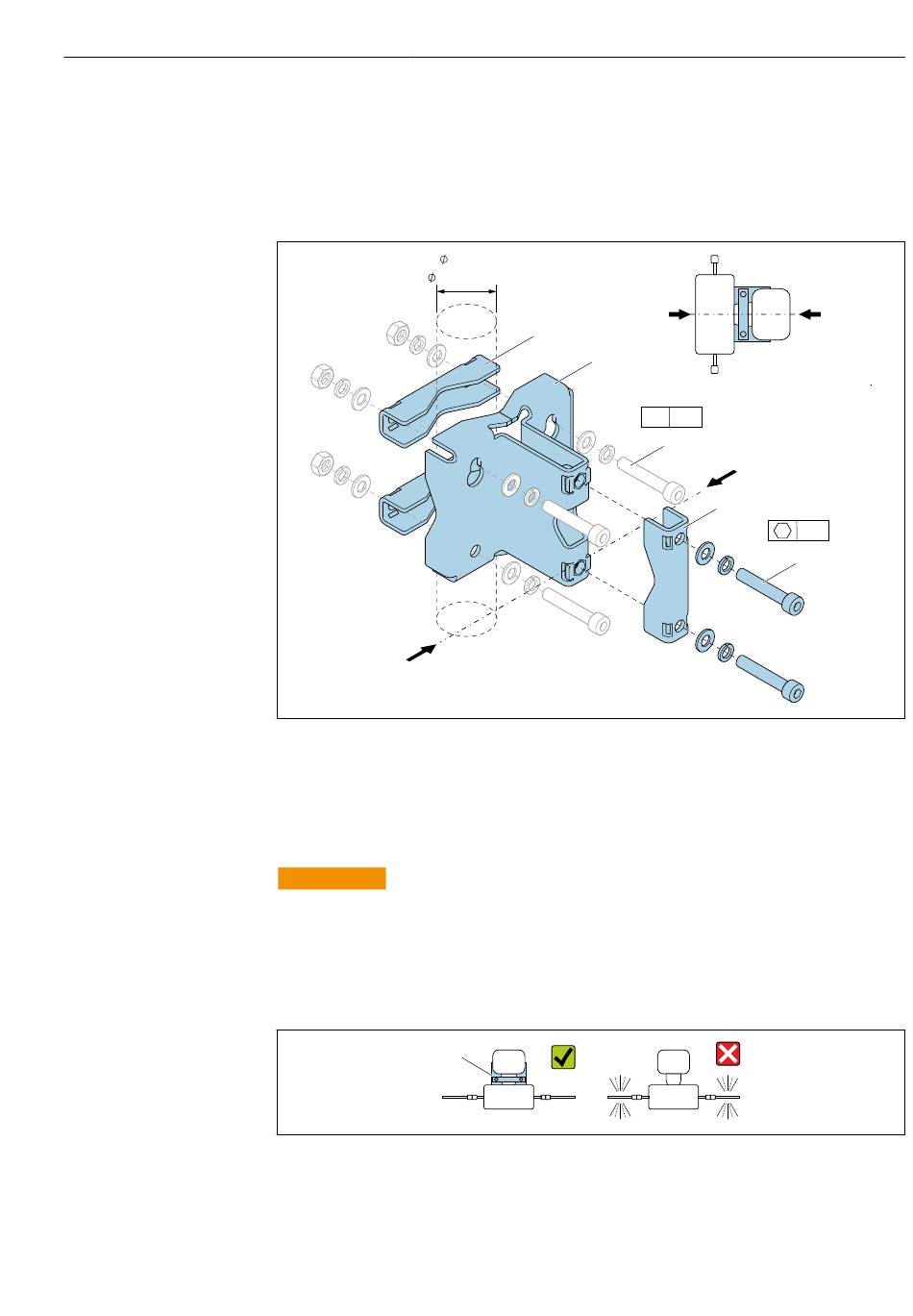

1 2 x Innensechskantschraube M8 x 50, Unterlegscheibe und Federring A4
2 1 x Klemmbügel (Hals Messgerät)
3 4 x Befestigungsschraube für Wand-, Tisch- oder Rohrmontage (Nicht im Lieferumfang enthalten)
4 1 x Grundprofil
5 2 x Klemmbügel (Rohrmontage)
A Zentrallinie Messgerät
WARNUNG
L
Belastung der Rohrleitung!
Zu hohe Belastung einer nicht gestützten Rohrleitung kann zu einem Rohrbruch führen.
‣
Messaufnehmer in ausreichend gestützte Rohrleitung einbauen. Für eine maximale
mechanische Stabilität kann der Messaufnehmer neben der Sensorhalterung kunden-
seitig zusätzlich ein- und auslaufseitig gestützt werden, z.B. durch die Verwendung von
Rohrschellen.
1 Sensorhalterung Bestellnummer: 71392563
5
4
4 x
1
A A
M8
3
A
2
2 x
M8
1
Montage
A0036471
A0036492
