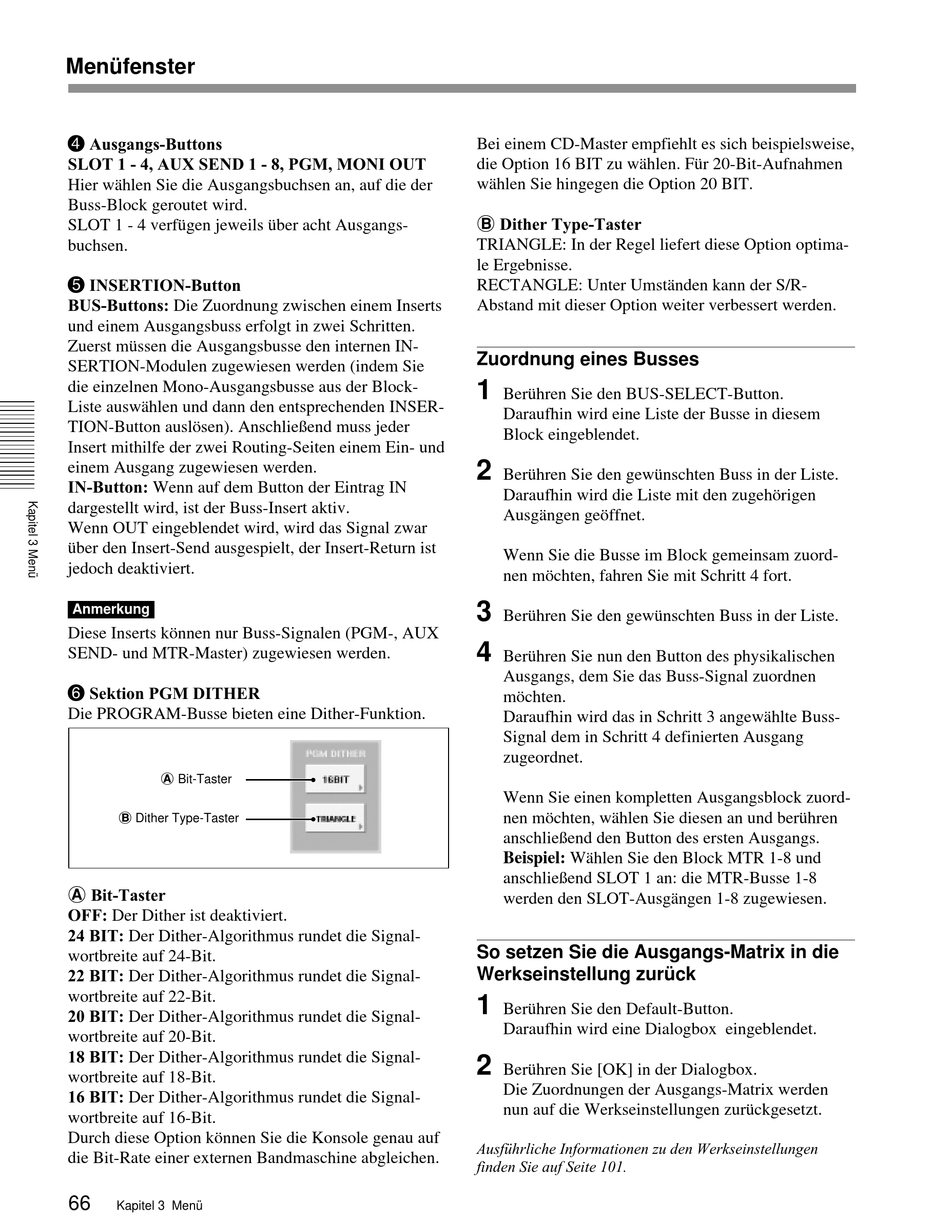

Sony DMX-R100 Bedienungsanleitung Seite 66

Menüfenster
4
Ausgangs-Buttons
SLOT 1 - 4, AUX SEND 1 - 8, PGM, MONI OUT
Hier wählen Sie die Ausgangsbuchsen an, auf die der
Buss-Block geroutet wird.
SLOT 1 - 4 verfügen jeweils über acht Ausgangs-
buchsen.
5
INSERTION-Button
BUS-Buttons: Die Zuordnung zwischen einem Inserts
und einem Ausgangsbuss erfolgt in zwei Schritten.
Zuerst müssen die Ausgangsbusse den internen IN-
SERTION-Modulen zugewiesen werden (indem Sie
die einzelnen Mono-Ausgangsbusse aus der Block-
Liste auswählen und dann den entsprechenden INSER-
TION-Button auslösen). Anschließend muss jeder
Insert mithilfe der zwei Routing-Seiten einem Ein- und
einem Ausgang zugewiesen werden.
IN-Button: Wenn auf dem Button der Eintrag IN
dargestellt wird, ist der Buss-Insert aktiv.
Wenn OUT eingeblendet wird, wird das Signal zwar
über den Insert-Send ausgespielt, der Insert-Return ist
jedoch deaktiviert.
Anmerkung
Diese Inserts können nur Buss-Signalen (PGM-, AUX
SEND- und MTR-Master) zugewiesen werden.
6
Sektion PGM DITHER
Die PROGRAM-Busse bieten eine Dither-Funktion.
A Bit-Taster
B Dither Type-Taster
A Bit-Taster
OFF: Der Dither ist deaktiviert.
24 BIT: Der Dither-Algorithmus rundet die Signal-
wortbreite auf 24-Bit.
22 BIT: Der Dither-Algorithmus rundet die Signal-
wortbreite auf 22-Bit.
20 BIT: Der Dither-Algorithmus rundet die Signal-
wortbreite auf 20-Bit.
18 BIT: Der Dither-Algorithmus rundet die Signal-
wortbreite auf 18-Bit.
16 BIT: Der Dither-Algorithmus rundet die Signal-
wortbreite auf 16-Bit.
Durch diese Option können Sie die Konsole genau auf
die Bit-Rate einer externen Bandmaschine abgleichen.
66
Kapitel 3 Menü
Bei einem CD-Master empfiehlt es sich beispielsweise,
die Option 16 BIT zu wählen. Für 20-Bit-Aufnahmen
wählen Sie hingegen die Option 20 BIT.
B Dither Type-Taster
TRIANGLE: In der Regel liefert diese Option optima-
le Ergebnisse.
RECTANGLE: Unter Umständen kann der S/R-
Abstand mit dieser Option weiter verbessert werden.
Zuordnung eines Busses
1
Berühren Sie den BUS-SELECT-Button.
Daraufhin wird eine Liste der Busse in diesem
Block eingeblendet.
2
Berühren Sie den gewünschten Buss in der Liste.
Daraufhin wird die Liste mit den zugehörigen
Ausgängen geöffnet.
Wenn Sie die Busse im Block gemeinsam zuord-
nen möchten, fahren Sie mit Schritt 4 fort.
3
Berühren Sie den gewünschten Buss in der Liste.
4
Berühren Sie nun den Button des physikalischen
Ausgangs, dem Sie das Buss-Signal zuordnen
möchten.
Daraufhin wird das in Schritt 3 angewählte Buss-
Signal dem in Schritt 4 definierten Ausgang
zugeordnet.
Wenn Sie einen kompletten Ausgangsblock zuord-
nen möchten, wählen Sie diesen an und berühren
anschließend den Button des ersten Ausgangs.
Beispiel: Wählen Sie den Block MTR 1-8 und
anschließend SLOT 1 an: die MTR-Busse 1-8
werden den SLOT-Ausgängen 1-8 zugewiesen.
So setzen Sie die Ausgangs-Matrix in die
Werkseinstellung zurück
1
Berühren Sie den Default-Button.
Daraufhin wird eine Dialogbox eingeblendet.
2
Berühren Sie [OK] in der Dialogbox.
Die Zuordnungen der Ausgangs-Matrix werden
nun auf die Werkseinstellungen zurückgesetzt.
Ausführliche Informationen zu den Werkseinstellungen
finden Sie auf Seite 101.
