Mastersektion

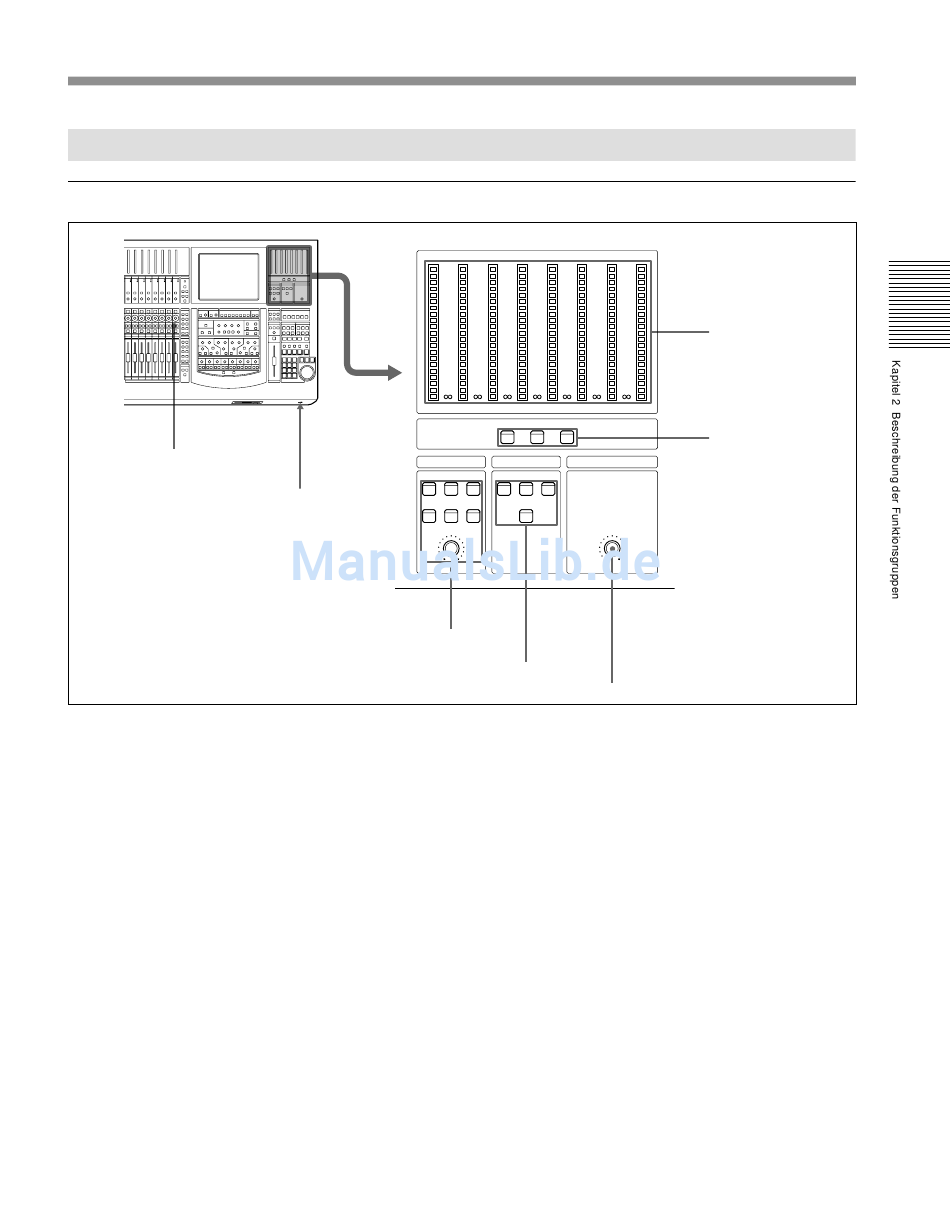

Sektionen Mastermeters/Studio Monitor/Solo-Mode
SOLO-Taster in der
Funktionsgruppe 'Kanalzug'
Die Bedienelemente in diesem
Abschnitt werden nicht über die
Automation erfasst.
Mastermeters
1
Hier werden die Pegel der Signalquellen angezeigt, die
Sie über die Taster Mastermeters
Taster Mastermeters
2
Mit diesen Tastern wählen Sie die Signalquelle für die
Mastermeters aus.
Taster PGM: Wenn dieser Taster aktiv ist (leuchtet),
stellen die Mastermeters 1 und 2 den Signalpegel an
den PGM-Ausgängen dar.
Taster AUX: Wenn dieser Taster aktiv ist (leuchtet),
stellen die Mastermeters 1 bis 8 den Signalpegel in den
AUX-Bussen 1 bis 8 dar.
Taster MTR: Wenn dieser Taster aktiv ist (leuchtet),
stellen die Mastermeters 1 bis 8 den Signalpegel in den
MTR-Bussen 1 bis 8 dar.
Wenn Sie die Option PEAK HOLD: MAN (manuell)
im Menüfenster MISC SETUP anwählen, können Sie
die Peak-LEDs auf den Meters mithilfe des momentan
aktiven Tasters (PGM, AUX oder MTR) zurücksetzen.
Sektion STUDIO LS (Studiolautsprecher)
3
Hier wählen Sie die Signalquelle aus, die über die
L PGM
OVER
0
4
6
10
20
30
40
50
60
1
STUDIO LS
PGM 2T-1
Kopfhörer
SETUP DIM
-buchse
Sektion STUDIO LS
3
angewählt haben.
2
R
OVER OVER OVER OVER OVER OVER
0 0 0 0 0 0
4 4 4 4 4 4
6 6 6 6 6 6
10 10 10 10 10 10
20 20 20 20 20 20
30 30 30 30 30 30
40 40 40 40 40 40
50 50 50 50 50 50
60 60 60 60 60 60
2 3 4 5 6 7
PGM AUX MTR
SOLO MODE HEADPHONES
2T-2 SOLO AFL PFL
CUT CANCEL
Sektion SOLO MODE
4
Regler HEADPHONES
5
rückseitigen Anschlüsse STD MONITOR auf die
Lautsprecheranlage im Aufnahmeraum gespeist wird.
Taster PGM: Wenn dieser Taster leuchtet, wird das
Signal PGM abgehört.
Taster 2T-1: Wenn dieser Taster leuchtet, wird das
Signal an den Eingängen 2TR IN 1 abgehört.
Taster 2T-2: Wenn dieser Taster leuchtet, wird das
Signal an den Eingängen 2TR IN 2 abgehört.
Taster SET UP: Wenn dieser Taster leuchtet, wird die
Seite STUDIO LS im Menüfenster MONITOR (siehe
Seite 67) eingeblendet. Hier können Sie nun wahlwei-
se die Signalquellen EXT, AUX oder MTR anwählen.
Taster DIM: Mit diesem Taster reduzieren Sie die
Lautstärke an den Ausgängen STD MONITOR.
Taster CUT: Mit diesem Taster schalten Sie die
Ausgänge STD MONITOR stumm. Zudem leuchtet
dieser Taster, wenn Sie das Monitorsignal auf der
Seite STUDIO LS im Menüfenster MONITOR
stummschalten.
Regler Volume: Mit diesem Regler steuern Sie die
Lautstärke an den Ausgängen STD MONITOR.
Kapitel 2 Beschreibung der Funktionsgruppen
Mastermeters
1
8
Taster Mastermeters
2
23
