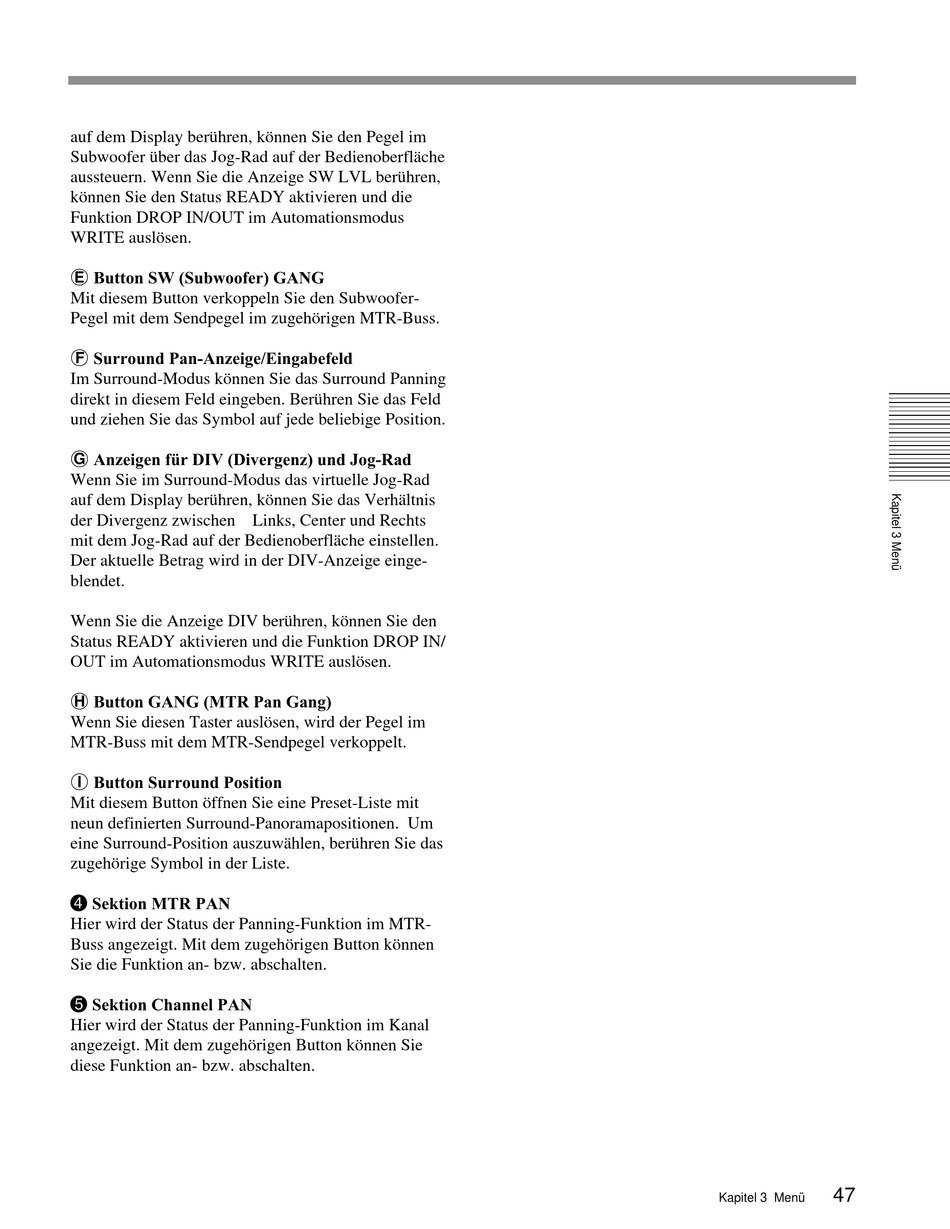

Sony DMX-R100 Bedienungsanleitung Seite 47

auf dem Display berühren, können Sie den Pegel im
Subwoofer über das Jog-Rad auf der Bedienoberfläche
aussteuern. Wenn Sie die Anzeige SW LVL berühren,
können Sie den Status READY aktivieren und die
Funktion DROP IN/OUT im Automationsmodus
WRITE auslösen.
E Button SW (Subwoofer) GANG
Mit diesem Button verkoppeln Sie den Subwoofer-
Pegel mit dem Sendpegel im zugehörigen MTR-Buss.
F Surround Pan-Anzeige/Eingabefeld
Im Surround-Modus können Sie das Surround Panning
direkt in diesem Feld eingeben. Berühren Sie das Feld
und ziehen Sie das Symbol auf jede beliebige Position.
G Anzeigen für DIV (Divergenz) und Jog-Rad
Wenn Sie im Surround-Modus das virtuelle Jog-Rad
auf dem Display berühren, können Sie das Verhältnis
der Divergenz zwischen Links, Center und Rechts
mit dem Jog-Rad auf der Bedienoberfläche einstellen.
Der aktuelle Betrag wird in der DIV-Anzeige einge-
blendet.
Wenn Sie die Anzeige DIV berühren, können Sie den
Status READY aktivieren und die Funktion DROP IN/
OUT im Automationsmodus WRITE auslösen.
H Button GANG (MTR Pan Gang)
Wenn Sie diesen Taster auslösen, wird der Pegel im
MTR-Buss mit dem MTR-Sendpegel verkoppelt.
I Button Surround Position
Mit diesem Button öffnen Sie eine Preset-Liste mit
neun definierten Surround-Panoramapositionen. Um
eine Surround-Position auszuwählen, berühren Sie das
zugehörige Symbol in der Liste.
4
Sektion MTR PAN
Hier wird der Status der Panning-Funktion im MTR-
Buss angezeigt. Mit dem zugehörigen Button können
Sie die Funktion an- bzw. abschalten.
5
Sektion Channel PAN
Hier wird der Status der Panning-Funktion im Kanal
angezeigt. Mit dem zugehörigen Button können Sie
diese Funktion an- bzw. abschalten.
