Analoge Audioanschlüsse
Anschlussbeispiele finden Sie ab Seite 9. Weitere Informationen
zur Anschlussbelegung finden Sie in den „Spezifikationen" auf
Seite 120. Der Signalfluss ist in den „Blockschaltbildern" auf
Seite 131 dargestellt.
Analoge Audioanschlüsse (Teil 1)
PUSH
PUSH
PUSH
12
11
10
13
1
12
11
10
1
12
11
10
1
IN A (Analoger Input A) -Buchsen 1 bis 12
(XLR 3-Pol)
Diese Anschlüsse sind dann aktiv, wenn der zugehöri-
ge Taster INPUT B im ‚Analogen Eingangsverstärker'
nicht gedrückt ist.
Mithilfe der Taster 48 V, die auf der Bedienoberfläche
zur Verfügung stehen, können Sie für jede der IN A-
Buchsen 1 bis 12 die zum Betrieb von professionellen
Kondensatormikrofonen notwendige Phantom-
spannung einzeln zuschalten.
2
IN B (Analoger Input B) -Buchsen 1 bis 12
(6,3 mm Stereoklinke)
Diese Anschlüsse sind aktiv, wenn die zugehörigen
Taster INPUT B gedrückt sind.
3
INSERTION (Insertion Input/Output) -Buchsen
1 bis 12 (6,3 mm Stereoklinke)
Über diese Anschlüsse können Sie externe Effekt-
geräte in die analogen Inserts einschleifen. Der Abgriff
liegt jeweils vor dem A/D-Wandler.
Die Belegung der INSERTION-Buchsen ist auf Seite 121
vermerkt.
32
Kapitel 2 Beschreibung der Funktionsgruppen
PUSH
PUSH
PUSH
PUSH
PUSH
9
8
7
6
5
9
8
7
6
5
9
8
7
6
5
PUSH
PUSH
PUSH
PUSH
4
3
2
1
IN A
4
3
2
1
IN B
4
3
2
1
INSERTION
1

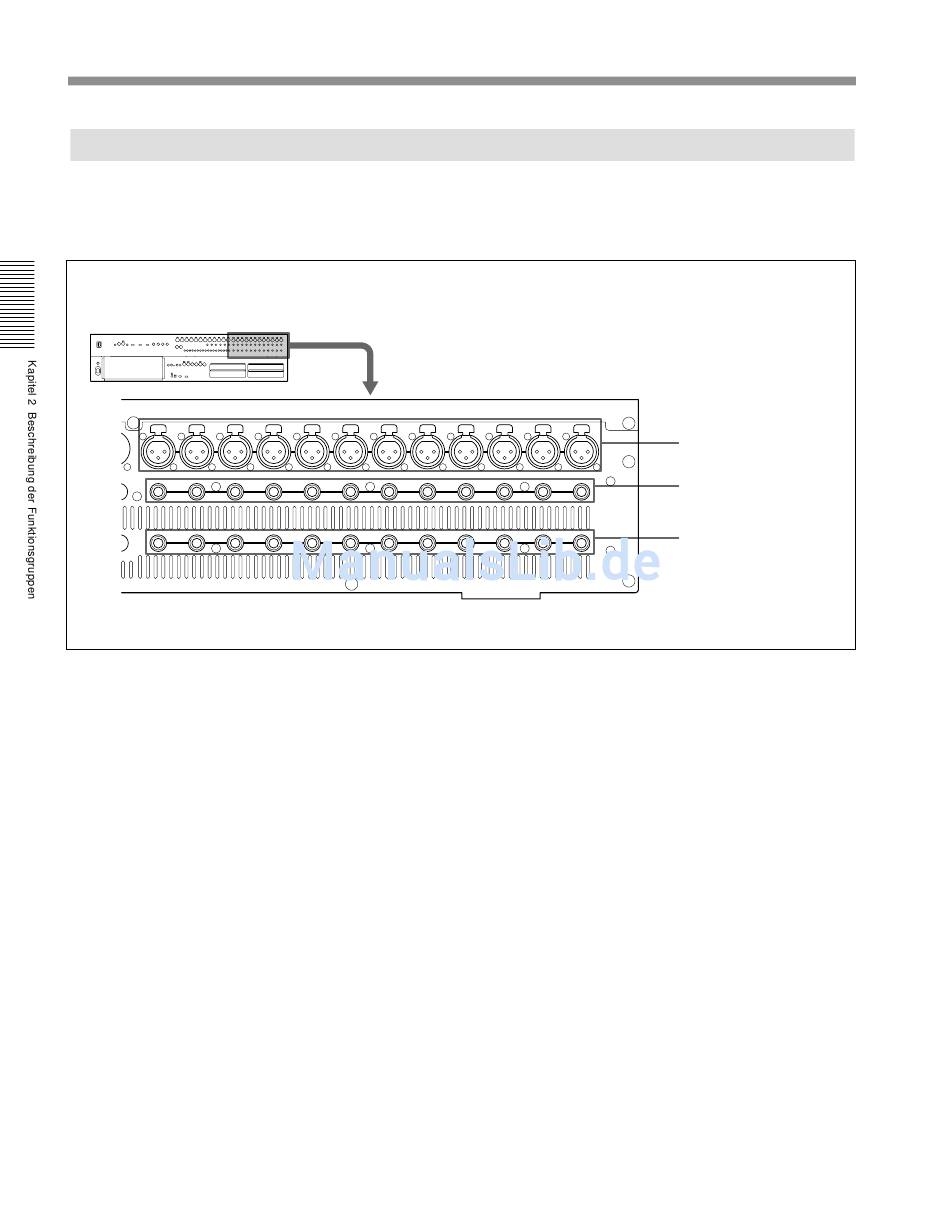

IN A-Buchsen
2
IN B-Buchsen
3
INSERTION-Buchsen
