Sony DMX-R100 Bedienungsanleitung Seite 31

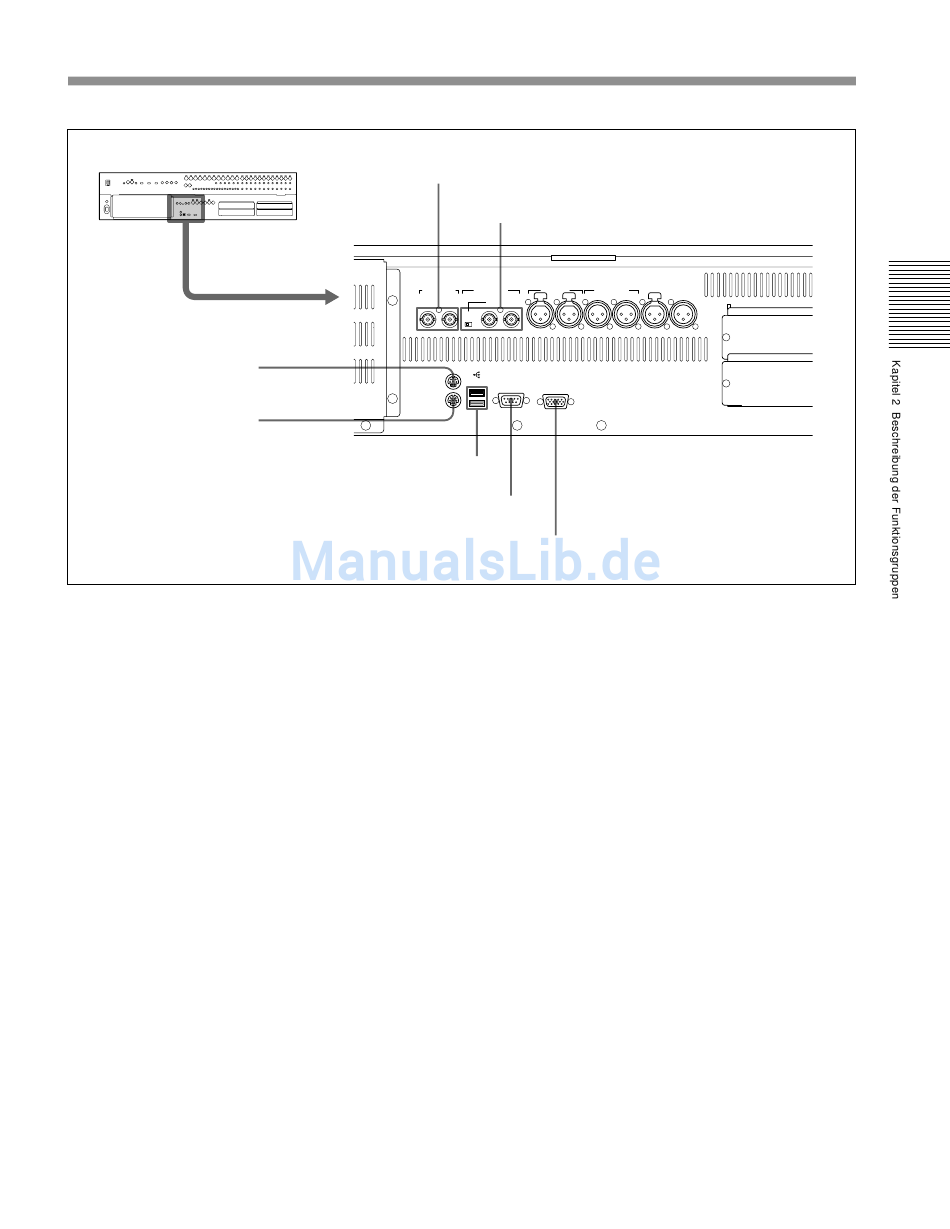

Steueranschlüsse (Teil 2)
8
MOUSE-Anschluss
9
KEYBOARD-Anschluss
6
REF VIDEO (Reference Video Signal) -Buchsen
(BNC)
Diese Anschlüssen dienen zur Synchronisation mit
externen Geräten via NTSC- oder PAL-Referenz-
Videosignale. Die Anschlüsse sind intern durch-
geschliffen: wenn der Ausgang nicht belegt ist, wird
die Eingangsbuchse automatisch mit einem 75-Ohm-
Widerstand terminiert.
7
REF WORD (Reference Word Sync Signal-I/O) -
Buchsen (BNC) und 75 Ohm-Schalter
Die Anschlüsse dienen zur Synchronisation mit einem
externen Gerät.
REF WORD IN-Buchse: Hier können Sie das Word-
Sync-Signal einspeisen.
75 Ohm-Schalter: Dieser Schalter ist normalerweise
aktiv (ON). Wenn Sie das Word-Sync-Signal jedoch
über einen BNC-Relais-Anschluss in T-Form ausge-
ben, müssen Sie diesen Taster deaktivieren (OFF).
REF WORD OUT-Buchse: Hier wird das Word-
Sync-Signal ausgegeben.
6
REF VIDEO-Buchsen
7
REF WORD-Buchsen und 75 Ω-Schalter
REF VIDEO REF WORD
(AUTO 75Ω) IN OUT
75Ω
ON OFF
MOUSE USB SERIAL
KEYBOARD
0
USB Interface-Buchsen
qa
SERIAL-Buchse
qs
8
MOUSE-Anschluss (Mini DIN 6-Pol)
Hier können Sie eine externe Computermaus (PS/2-
Typ) anschließen.
9
KEYBOARD-Anschluss (Mini DIN 6-Pol)
Hier können Sie eine Computertastatur (PS/2-Typ)
anschließen.
0
USB Interface-Buchsen
Für zukünftige Anwendungen vorgesehen.
qa
SERIAL-Buchse (D-Sub 9-Pol)
Für zukünftige Anwendungen vorgesehen.
qs
MONITOR-Anschluss (D-Sub High Density 15-
Pol)
Hier können Sie einen Standard-Computer-Monitor
anschließen, der dieselben Informationen wie der
integrierte Bildschirm des DMX-R100 darstellt.
AUX RET AUX SEND 2TR IN PGM
PUSH PUSH PUSH
7/8 5/6 7/8 5/6
MONITOR
MONITOR-Anschluss
Kapitel 2 Beschreibung der Funktionsgruppen
31
