Digitale Audioanschlüsse - Sony DMX-R100 Bedienungsanleitung

Beschreibung der Funktionsgruppen
Digitale Audioanschlüsse

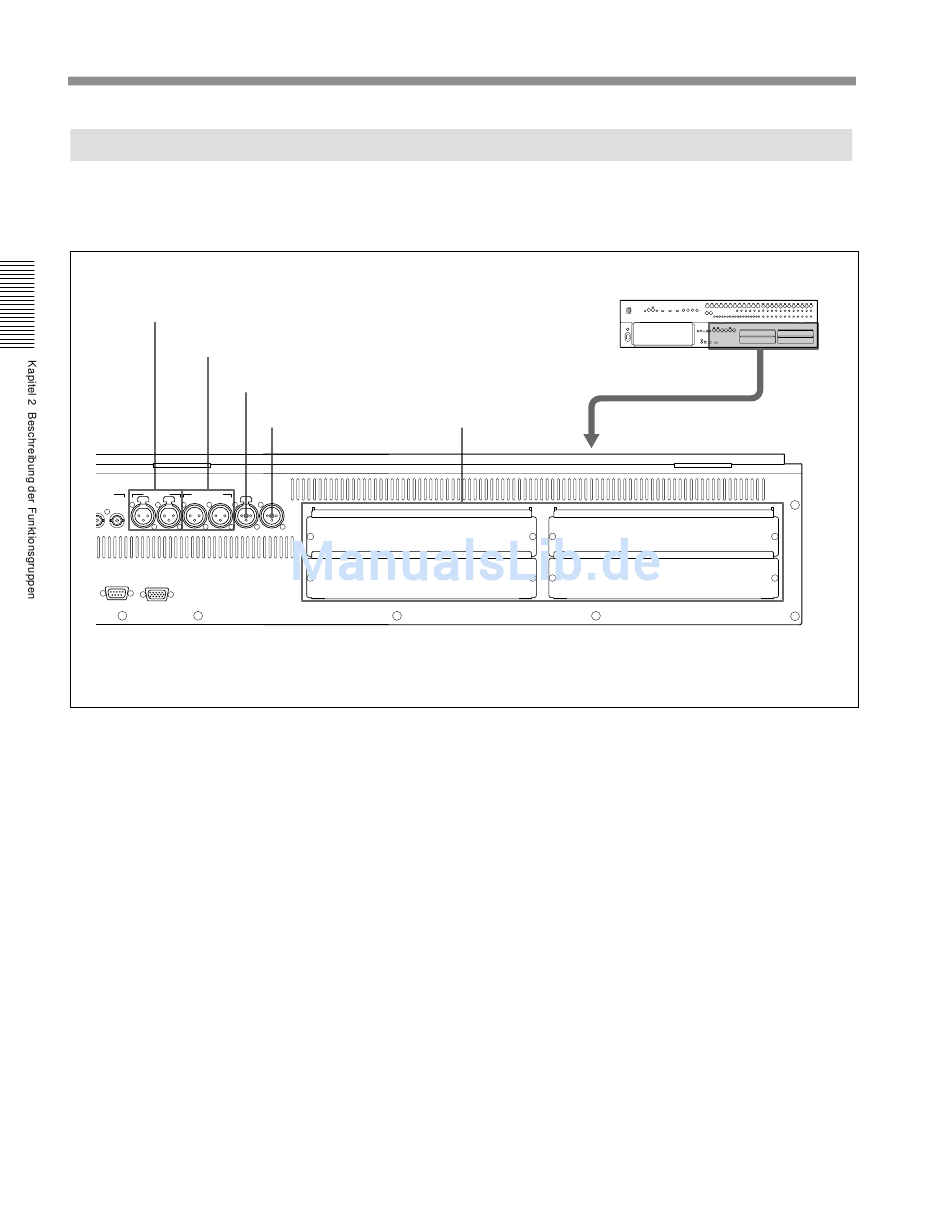

Anschlussbeispiele finden Sie ab Seite 9. Weitere Informationen zur An-
schlussbelegung finden Sie in den „Spezifikationen" auf Seite 120.
Der Signalfluss ist in den „Blockschaltbildern" auf Seite 131 dargestellt.
1
AUX RET-Buchsen
2
AUX SEND-Buchsen
3
WORD AUX RET AUX SEND 2TR IN2
PUSH PUSH PUSH
7/8 5/6 7/8 5/6
N OUT
SERIAL MONITOR
1
AUX RET (Auxiliary Return) -Buchsen (XLR 3-
Pol)
Diese digitalen Eingänge dienen zur Rückführung
externer Effektsignale.
Die Buchse 5/6 ist den AUX-Return-Kanälen 5 und 6
zugeordnet.
Die Buchse 7/8 ist den AUX-Return-Kanälen 7 und 8
zugeordnet.
2
AUX SEND (Auxiliary Send) -Buchsen (XLR 3-
Pol)
An diesen Buchsen liegt das digitale Ausgangssignal
der AUX SEND-Busse 5/6 bzw. 7/8 an.
3
2TR IN 2 (2-Track Input) -Buchse (XLR 3-Pol)
An diesem Eingang können Sie einen digitalen 2-Spur-
Recorder einspeisen.
4
PGM (Program) -Buchse (XLR 3-Pol)
An dieser Buchse liegt das digitale Ausgangssignal des
internen PGM-Busses an.
34
Kapitel 2 Beschreibung der Funktionsgruppen
2TR IN 2-Buchse
4
PGM-Buchse
PGM
SLOT 2
SLOT 4
5
Steckplätze 1 bis 4
5
Steckplätze 1 bis 4 (Steckplätze für optional
erhältliche Erweiterungsboards)
Diese Slots können mit optionalen Erweiterungsboards
belegt werden.
Bei Fragen zum Einbau der Boards wenden Sie sich bitte an
Ihren lokalen Sony-Händler.
Detaillierte Informationen über die erhältlichen Erweite-
rungsboards finden Sie auf der nächsten Seite.
SLOT 1
SLOT 3
