Beschreibung der Funktionsgruppen
Anschlüsse für Steuersignale
Anschlussbeispiele finden Sie ab Seite 9. Weitere Informationen zur Anschlussbele-
gung finden Sie in den „Spezifikationen" auf Seite 120.
Der Signalfluss ist in den „Blockschaltbildern" auf Seite 131 dargestellt.

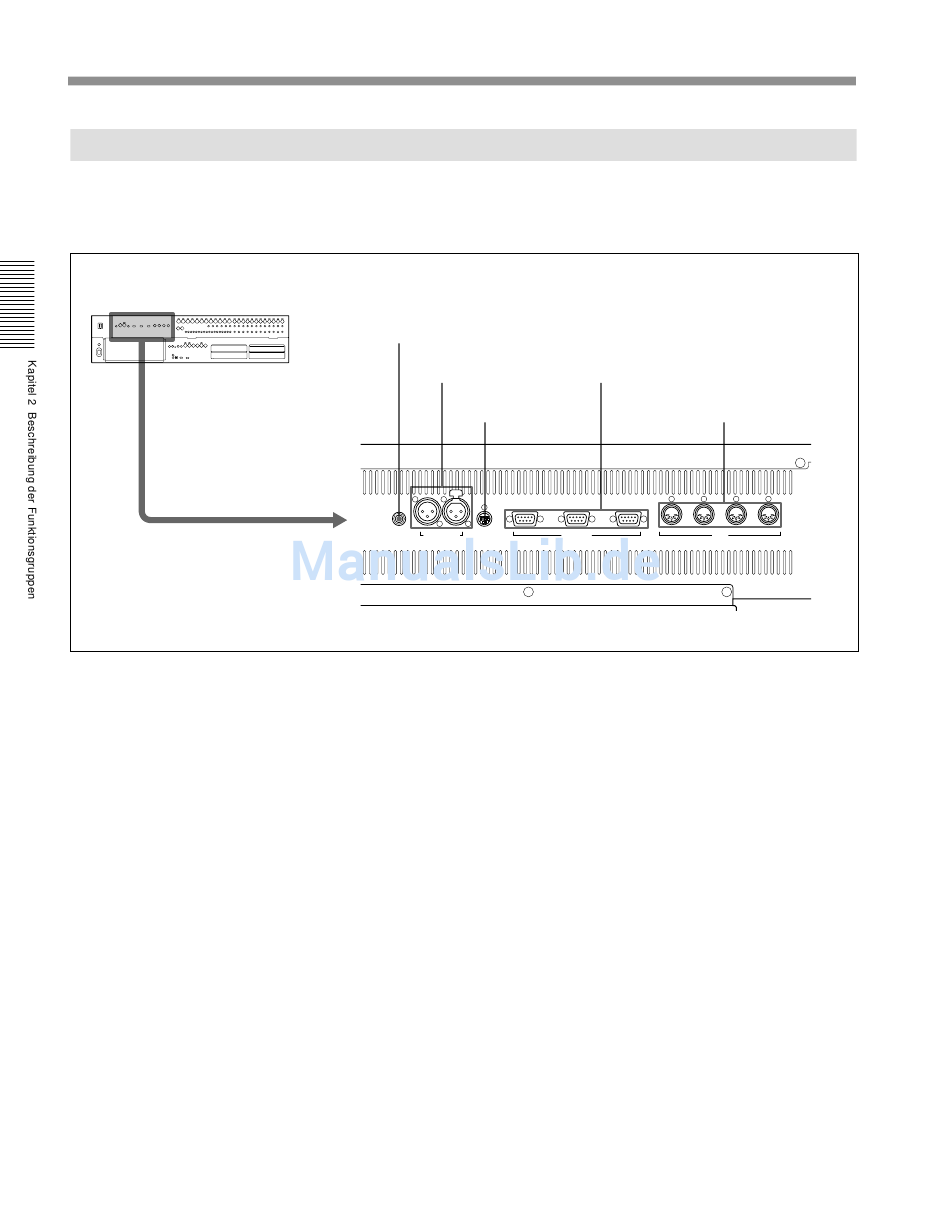

Steueranschlüsse (Teil 1)
1
FOOT SW-Buchse (Klinke)
Hier schließen Sie einen (optional erhältlichen) Fuß-
schalter zur Fernsteuerung der Automation an.
2
TIME CODE-Buchsen (XLR 3-Pol)
IN-Buchse: An dieser Buchse speisen Sie das Timeco-
de-Signal eines externen Geräts ein.
OUT-Buchse: Über diese Buchse übertragen Sie das
interne Timecode-Signal auf ein externes Gerät.
3
PC PORT-Buchse (Mini DIN 8-Pol)
Über diese Buchse verbinden Sie die Konsole mit
einem externen Computer.
4
REMOTE-Buchsen (D-Sub 9-Pol)
IN-Buchse: Für zukünftige Anwendungen vorgesehen.
OUT 1/2-Buchsen: Über diese Anschlüsse werden die
Steuersignale der Laufwerkstaster an externe Geräte
wie z.B. einen VTR übermittelt.
30
Kapitel 2 Beschreibung der Funktionsgruppen
1
FOOT SW-Buchse
2
TIME CODE-Buchsen
3
PC PORT-Buchse
PUSH
OUT 2
FOOT SW TIME CODE PC PORT
5
MIDI-Buchsen (DIN 5-Pol)
MTC-Buchse: Über diese Buchse können Sie MTC
(MIDI-Timecode) für die Automation einspeisen.
MIDI IN-Buchse: An dieser Buchse empfängt das
DMX externe MIDI-Daten (je nach Auswahl im MIDI-
Menü z.B. Steuersignale für die Fader, die Pans, die
CUT-Taster oder die Snapshots).
MIDI OUT-Buchse: Über diese Buchse überträgt das
DMX MIDI-Daten an externe Geräte (z.B. MMC-oder
Steuerbefehle der physikalischen Bedienelemente).
MIDI THRU-Buchse: Alle Daten, die am MIDI-IN
des DMX anliegen, werden auf diesen Ausgang durch-
geschliffen.
4
REMOTE-Buchsen
5
MIDI-Buchsen
THRU OUT IN
OUT 1 IN
REMOTE MIDI
MTC
