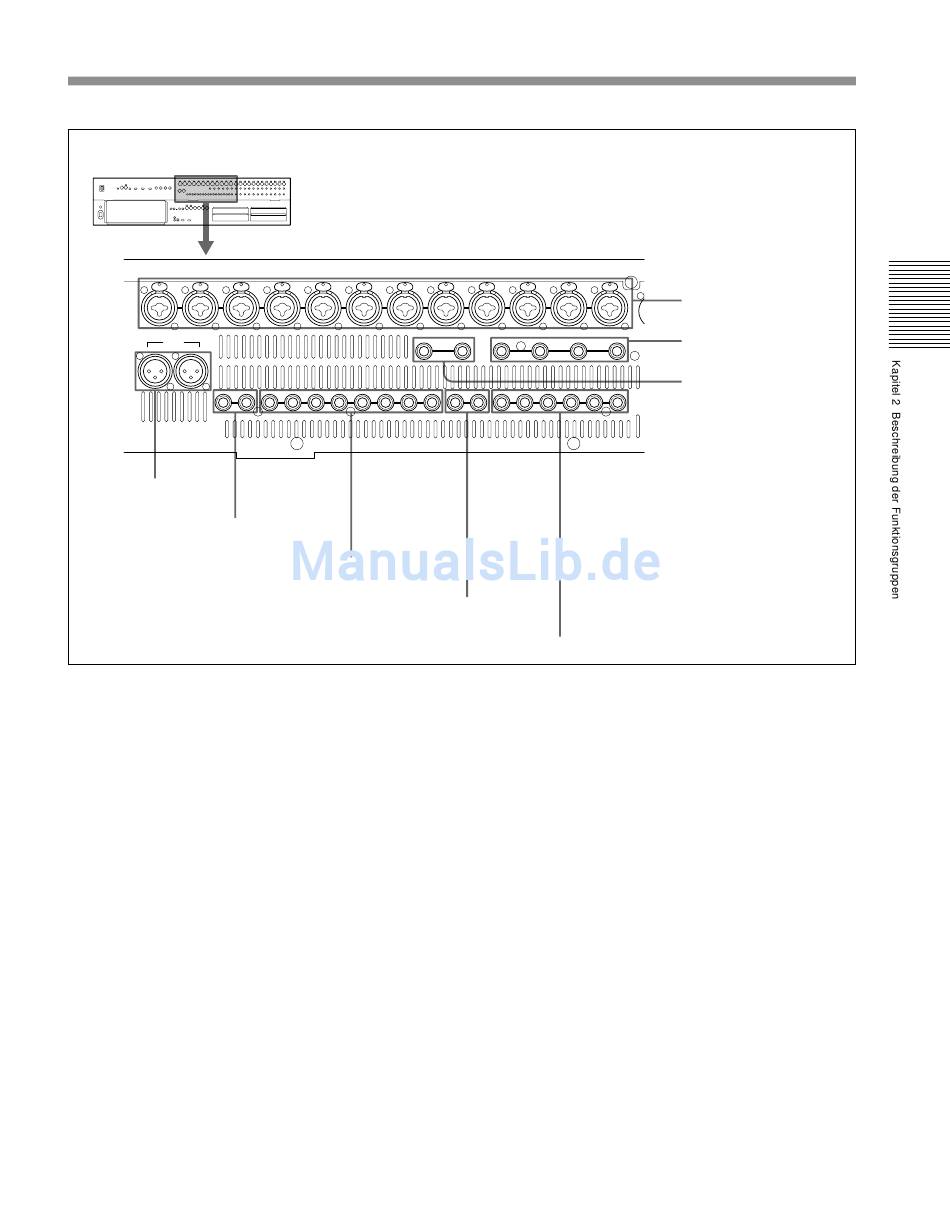

Analoge Audioanschlüsse (Teil 2)
PUSH PUSH PUSH
24 23
PGM
R L
R
PGM
7
PGM-Buchsen
8
PGM-Buchsen
4
LINE IN (Line Input) -Buchsen 13 bis 24 (ko-
axiale Kombi-Buchsen)
Diese Analogeingänge können sowohl mit XLR- als
auch mit 6,3 mm Stereoklinkensteckern belegt werden.
5
AUX RET (Auxiliary Return) -Buchsen (6,3 mm
Stereoklinke)
Diese analogen Eingänge dienen zur Rückführung
externer Effektsignale mit Linepegel.
6
2TR IN 1 (2-Track-Input) -Buchsen (6,3 mm
Stereoklinke)
An diesen analogen Eingängen können Sie einen
analogen 2-Spur-Recorder einspeisen.
7
8
PGM (Program) -Buchsen (XLR 3-Pol)/
PGM-Buchsen (6,3 mm Stereoklinke)
An diesen Buchsen liegt das analoge Ausgangssignal
des internen PGM-Busses an.
LINE IN
PUSH PUSH PUSH PUSH
22 21 20 19 18
2TR IN1
R
L 8 7 6 5 4 3 2
AUX SEND
9
AUX SEND-Buchsen
0
STD MONITOR-Buchsen
PUSH PUSH PUSH PUSH PUSH
17 16 15 14
AUX RET
L 4 3 2
1 R L 6 5 4 3 2
STD MONITOR CR MONITOR
qa
CR MONITOR-Buchsen
9
AUX SEND-Buchsen (6,3 mm Stereoklinke)
An diesen Buchsen liegt das analoge Ausgangssignal
des jeweiligen AUX SEND-Busses an. In der Regel
werden über diese Ausgänge externe Effektgeräte oder
Monitoranlagen angesteuert.
0
STD MONITOR (Studio Monitor Output) -
Buchsen L/R (6,3 mm Stereoklinke)
An diesen Buchsen liegt das Ausgangssignal für die
Monitoranlage im Studio/Aufnahmeraum an.
qa
CR MONITOR (Control Room Monitor Output)
-Buchsen 1 bis 6 (6,3 mm Stereoklinke)
Bei MONO- oder STEREO-Anwendungen liegt das
Summensignal an den Regieausgängen 1-2 an (wenn
der Taster MINI MONITOR aktiv ist, wird die Summe
über die Ausgänge 5-6 ausgespielt). Bei Surround-
Anwendungen werden die Signal auf alle sechs Aus-
gänge geführt (1 = L, 2 = R, 3 =C, 4 = Sub, 5 = SL und
6= SR).
