Menüfenster

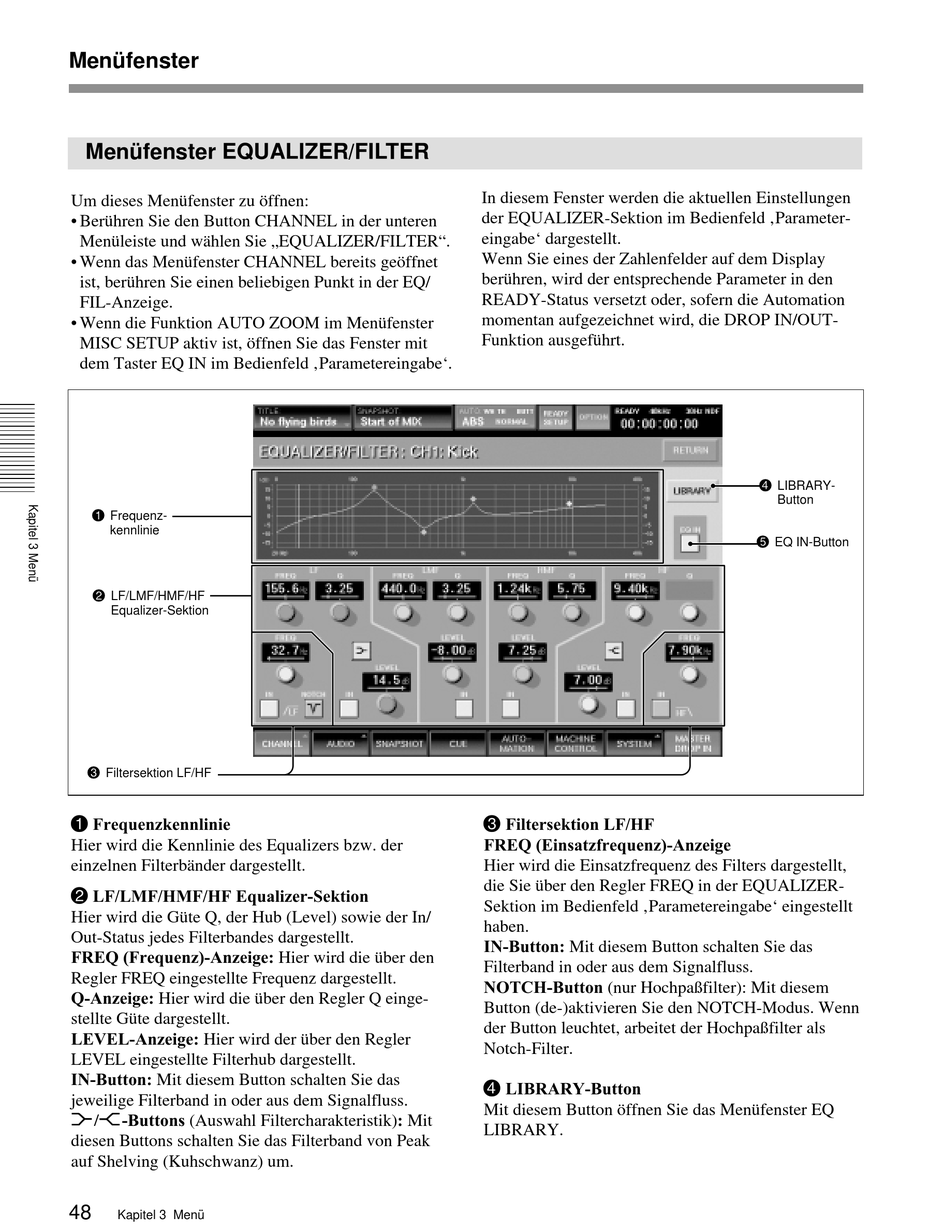

Menüfenster EQUALIZER/FILTER
Um dieses Menüfenster zu öffnen:
• Berühren Sie den Button CHANNEL in der unteren
Menüleiste und wählen Sie „EQUALIZER/FILTER".
• Wenn das Menüfenster CHANNEL bereits geöffnet
ist, berühren Sie einen beliebigen Punkt in der EQ/
FIL-Anzeige.
• Wenn die Funktion AUTO ZOOM im Menüfenster
MISC SETUP aktiv ist, öffnen Sie das Fenster mit
dem Taster EQ IN im Bedienfeld ‚Parametereingabe'.
1
Frequenz-
kennlinie
2
LF/LMF/HMF/HF
Equalizer-Sektion
3
Filtersektion LF/HF
1
Frequenzkennlinie
Hier wird die Kennlinie des Equalizers bzw. der
einzelnen Filterbänder dargestellt.
2
LF/LMF/HMF/HF Equalizer-Sektion
Hier wird die Güte Q, der Hub (Level) sowie der In/
Out-Status jedes Filterbandes dargestellt.
FREQ (Frequenz)-Anzeige: Hier wird die über den
Regler FREQ eingestellte Frequenz dargestellt.
Q-Anzeige: Hier wird die über den Regler Q einge-
stellte Güte dargestellt.
LEVEL-Anzeige: Hier wird der über den Regler
LEVEL eingestellte Filterhub dargestellt.
IN-Button: Mit diesem Button schalten Sie das
jeweilige Filterband in oder aus dem Signalfluss.
g/h-Buttons (Auswahl Filtercharakteristik): Mit
diesen Buttons schalten Sie das Filterband von Peak
auf Shelving (Kuhschwanz) um.
48
Kapitel 3 Menü
In diesem Fenster werden die aktuellen Einstellungen
der EQUALIZER-Sektion im Bedienfeld ‚Parameter-
eingabe' dargestellt.
Wenn Sie eines der Zahlenfelder auf dem Display
berühren, wird der entsprechende Parameter in den
READY-Status versetzt oder, sofern die Automation
momentan aufgezeichnet wird, die DROP IN/OUT-
Funktion ausgeführt.
3
Filtersektion LF/HF
FREQ (Einsatzfrequenz)-Anzeige
Hier wird die Einsatzfrequenz des Filters dargestellt,
die Sie über den Regler FREQ in der EQUALIZER-
Sektion im Bedienfeld ‚Parametereingabe' eingestellt
haben.
IN-Button: Mit diesem Button schalten Sie das
Filterband in oder aus dem Signalfluss.
NOTCH-Button (nur Hochpaßfilter): Mit diesem
Button (de-)aktivieren Sie den NOTCH-Modus. Wenn
der Button leuchtet, arbeitet der Hochpaßfilter als
Notch-Filter.
4
LIBRARY-Button
Mit diesem Button öffnen Sie das Menüfenster EQ
LIBRARY.
4
LIBRARY-
Button
5
EQ IN-Button
