Grundlegende Bedienung

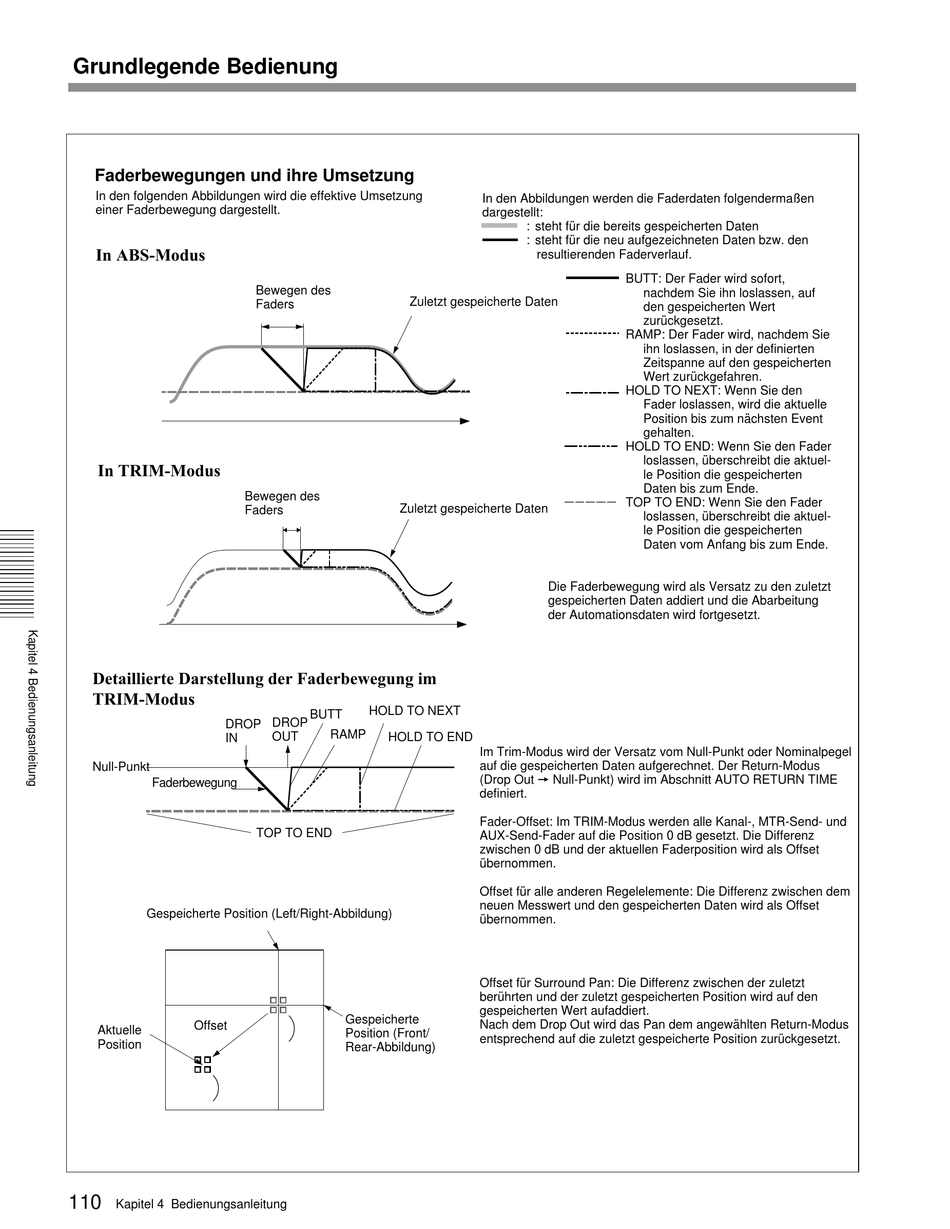

Faderbewegungen und ihre Umsetzung
In den folgenden Abbildungen wird die effektive Umsetzung
einer Faderbewegung dargestellt.
In ABS-Modus

In TRIM-Modus

Bewegen des
Faders
Detaillierte Darstellung der Faderbewegung im
TRIM-Modus
DROP
IN
Null-Punkt
Faderbewegung
Gespeicherte Position (Left/Right-Abbildung)
Offset
Aktuelle
Position
110
Kapitel 4 Bedienungsanleitung
Bewegen des
Zuletzt gespeicherte Daten
Faders
Zuletzt gespeicherte Daten
HOLD TO NEXT
BUTT
DROP
RAMP
OUT HOLD TO END
TOP TO END
Gespeicherte
Position (Front/
Rear-Abbildung)
In den Abbildungen werden die Faderdaten folgendermaßen
dargestellt:
: steht für die bereits gespeicherten Daten
: steht für die neu aufgezeichneten Daten bzw. den
resultierenden Faderverlauf.
BUTT: Der Fader wird sofort,
nachdem Sie ihn loslassen, auf
den gespeicherten Wert
zurückgesetzt.
RAMP: Der Fader wird, nachdem Sie
ihn loslassen, in der definierten
Zeitspanne auf den gespeicherten
Wert zurückgefahren.
HOLD TO NEXT: Wenn Sie den
Fader loslassen, wird die aktuelle
Position bis zum nächsten Event
gehalten.
HOLD TO END: Wenn Sie den Fader
loslassen, überschreibt die aktuel-
le Position die gespeicherten
Daten bis zum Ende.
TOP TO END: Wenn Sie den Fader
loslassen, überschreibt die aktuel-
le Position die gespeicherten
Daten vom Anfang bis zum Ende.
Die Faderbewegung wird als Versatz zu den zuletzt
gespeicherten Daten addiert und die Abarbeitung
der Automationsdaten wird fortgesetzt.
Im Trim-Modus wird der Versatz vom Null-Punkt oder Nominalpegel
auf die gespeicherten Daten aufgerechnet. Der Return-Modus
(Drop Out n Null-Punkt) wird im Abschnitt AUTO RETURN TIME
definiert.
Fader-Offset: Im TRIM-Modus werden alle Kanal-, MTR-Send- und
AUX-Send-Fader auf die Position 0 dB gesetzt. Die Differenz
zwischen 0 dB und der aktuellen Faderposition wird als Offset
übernommen.
Offset für alle anderen Regelelemente: Die Differenz zwischen dem
neuen Messwert und den gespeicherten Daten wird als Offset
übernommen.
Offset für Surround Pan: Die Differenz zwischen der zuletzt
berührten und der zuletzt gespeicherten Position wird auf den
gespeicherten Wert aufaddiert.
Nach dem Drop Out wird das Pan dem angewählten Return-Modus
entsprechend auf die zuletzt gespeicherte Position zurückgesetzt.
