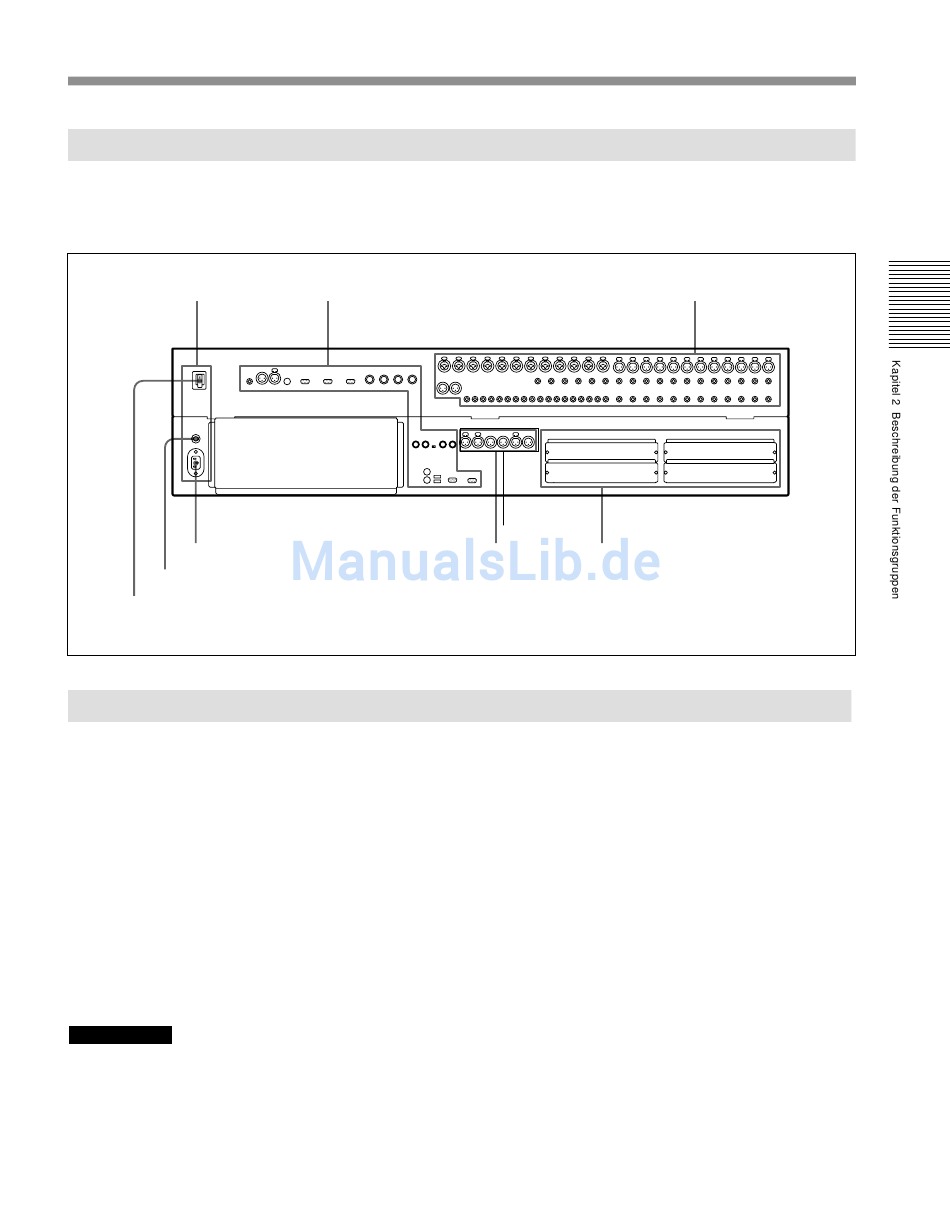

Aufteilung der Pultrückseite
Weitere Informationen zu den jeweiligen Funktionsgruppen
finden Sie auf den in Klammern angegebenen Seiten.

Stromversorgung (29)

3
Netzanschlussbuchse AC IN
2
Erdungsanschluss
1
POWER-Schalter
Stromversorgung
1
POWER-Schalter
Bringen Sie diesen Schalter in die Position I (IN), um
die Konsole einzuschalten. Nun bootet das DMX und
lädt das System, wobei alle Einstellungen mithilfe der
KEEP-Funktion wiederhergestellt werden.
Bei Bedarf können Sie nun einen Titel laden.
2
Erdungsanschluss
Externer Massepunkt für andere Audiogeräte.
3
Netzanschlussbuchse AC IN
Verbinden Sie diese Buchse mit dem im Lieferumfang
enthaltenen Kaltgerätekabel mit einer Steckdose.
Anmerkungen
• Wenn Sie die Konsole ausschalten, gehen alle
editierten Daten, die nicht über die Funktionen KEEP
oder SAVE gespeichert wurden, verloren (der Inhalt
der Pufferspeicher A/B wird ebenfalls gelöscht).
Anschlüsse für Steuersignale (30)
Digitale Audioanschlüsse (34)
Anschlussbeispiele finden Sie ab Seite 9. Weitere Informa-
tionen zur Anschlussbelegung finden Sie in den „Spezifika-
tionen" auf Seite 120. Der Signalfluss ist in den „Block-
schaltbildern" auf Seite 131 dargestellt.
Analoge Audioanschlüsse (32)
Steckplätze für optional
erhältliche Boards (35)
• Schalten Sie die Konsole sowie alle externen Geräte
aus, bevor Sie diese miteinander verkabeln.
• Schalten Sie die Konsole in keinem Fall aus, wenn
die LED des internen Diskettenlaufwerks leuchtet
oder das Uhrensymbol nach Auslösen der KEEP-
oder SAVE-Funktion im Display eingeblendet wird.
Andernfalls können die Daten oder die Software
beschädigt werden.
• Schalten Sie die Konsole nicht aus, wenn sich eine
Diskette im internen Diskettenlaufwerk befindet.
Wenn sich eine Diskette im Laufwerk befindet,
bootet die Konsole nicht ordnungsgemäß und blendet
folgende Meldung im Display ein:
"Booting from Removable Media."
In diesem Fall entfernen Sie die Diskette und führen
einen Neustart durch.
• Wenn Sie einen Neustart durchführen möchten,
sollten Sie mindestens 10 Sekunden warten, bevor
Sie die Konsole wieder einschalten. Wenn Sie das
Mischpult zu früh einschalten, kann es im Betrieb zu
Fehlfunktionen kommen.
