Aufteilung und Funktion der Menüfenster
qa SNAPSHOT-Button
Mit diesem Button öffnen Sie das Menüfenster
SNAPSHOT (Seite 72).
qs CUE-Button
Mit diesem Button öffnen Sie das Menüfenster CUE
(Seite 74).
qd AUTOMATION-Button
Mit diesem Button öffnen Sie das Menüfenster AU-
TOMATION (Seite 77).
qf MACHINE CONTROL-Button
Mit diesem Button öffnen Sie das Menüfenster
MACHINE CONTROL (Seite 80).
qg SYSTEM-Button
Mit diesem Button öffnen Sie das Hauptmenü SY-
STEM, das in verschiedene Menüfenster zur Konfigu-
ration der Systemeinstellungen unterteilt ist. Je nach
Auswahl wird das Display entsprechend umgeschaltet.
SYSTEM-Menü
• TITLE MANAGER (Seite 82)
• MIDI (Seite 85)
• SYNC/TIME CODE (Seite 86)
• I/O STATUS (Seite 91)
• MISC SETUP (Seite 94)

Bedienung der Touch Panel

Umschalten der Kanäle
Die Nummer des aktiven Kanals wird im Eintrag "CH
XX" in der Titelleiste des Menüfensters eingeblendet.
Um einen anderen Kanal anzuwählen, müssen Sie den
Taster ACCESS in diesem Kanal auslösen.
Beispiel: Anstelle von CH-1 soll CH-48 dargestellt
werden
1
Öffnen Sie die Faderebene 25 bis 48 mit dem
Taster 25-48 in der Sektion PAGES.
2
Lösen Sie den Taster ACCESS in Kanal 24/48 aus:
im Display erscheint nun "INPUT/PAN/ASSIGN:
CH 48 (+ Kanalname)".
Alternativ können Sie mit den Tastern CHANNEL +/-
im Bedienfeld ‚Parametereingabe' zwischen den
Kanälen umschalten.
42
Kapitel 3 Menü
Auswahl einer Funktion
Im Gegensatz zu den Hardware-Tastern werden die
Software-Schaltflächen in diesem Handbuch als
‚Buttons' bezeichnet. Viele Funktionen können direkt
über die jeweiligen Buttons im Display angewählt
werden: achten Sie daher im Text auf die Unterschei-
dung zwischen den Begriffen ‚Taster' und ‚Button'.
Wenn nötig ist zudem vermerkt, dass der Status der
Software-Buttons mit unterschiedlichen Farben darge-
stellt wird (z.B. hell-dunkel etc.).
Umschalten der Funktion ON/OFF (oder
IN/OUT) innerhalb der Menüfenster
Mit den Buttons IN und NOTCH schalten Sie diese
Funktionen in den Menüfenstern EQUALIZER/
FILTER und INPUT/PAN/ASSIGN ein bzw. aus.
Wenn Sie einen dieser Buttons auslösen, ändert er
seine Farbe und leuchtet grün: die zugehörige Funkti-
on ist aktiv (ON). Wenn Sie den Button erneut auslö-
sen, wechselt dessen Farbe nach grau: die Funktion ist
nun wieder deaktiviert (OFF).
Auswahl eines Kanals/Signalquelle
Die Menüfenster AUDIO INPUT ROUTING und
AUDIO OUTPUT ROUTING dienen zur Auswahl
einzelner Kanäle/Signalquellen, die in zwei Unterme-
nüs angeordnet sind. Berühren Sie das gewünschte
Objekt, um es selektieren. Das Untermenü schließt
sich automatisch, wenn Sie eine Auswahl getroffen
haben oder eine andere Stelle auf dem Display berüh-
ren.

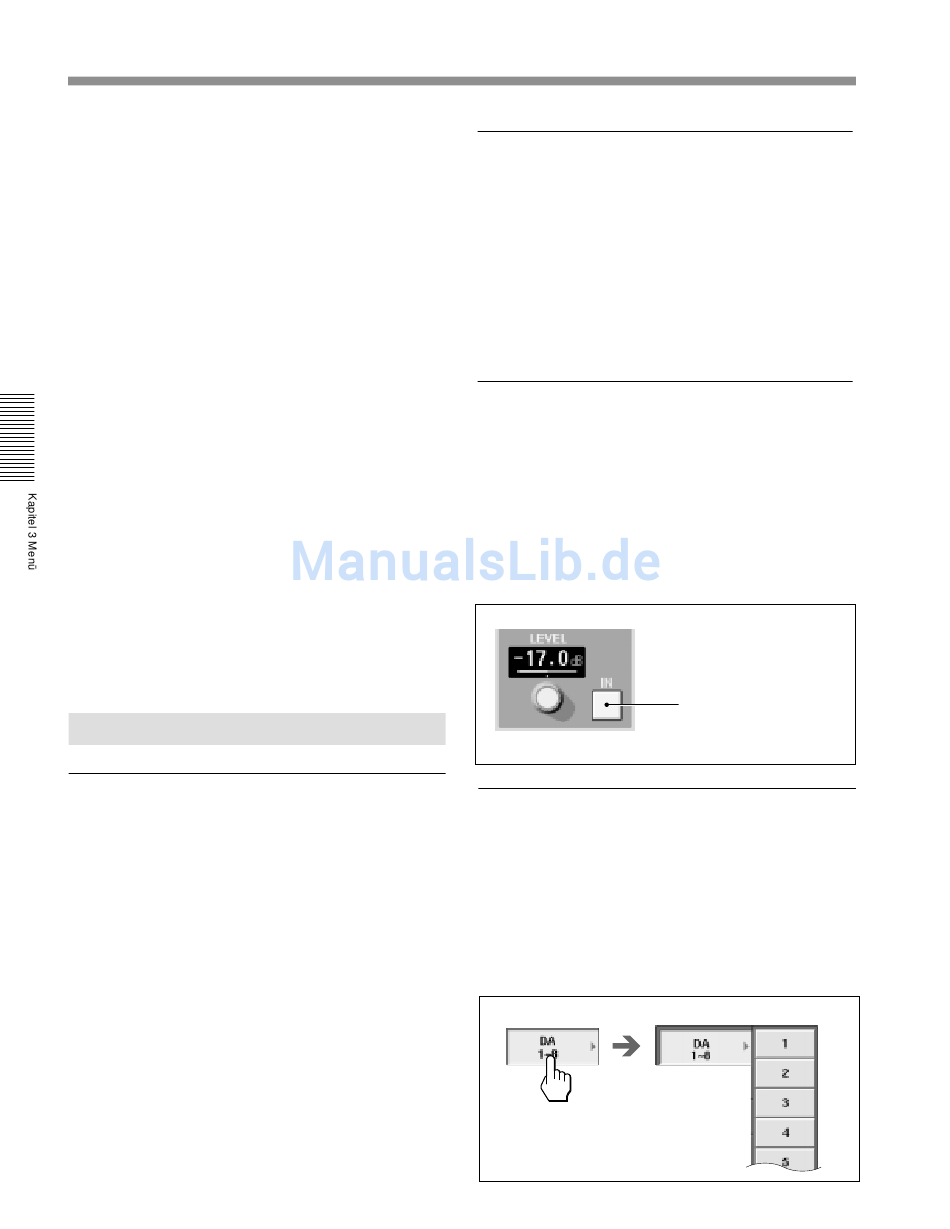

Untermenüs in zwei Ebenen
Beispiel: IN-Button
Blau oder Grün: aktiv
Grau: nicht aktiv
