Menüfenster

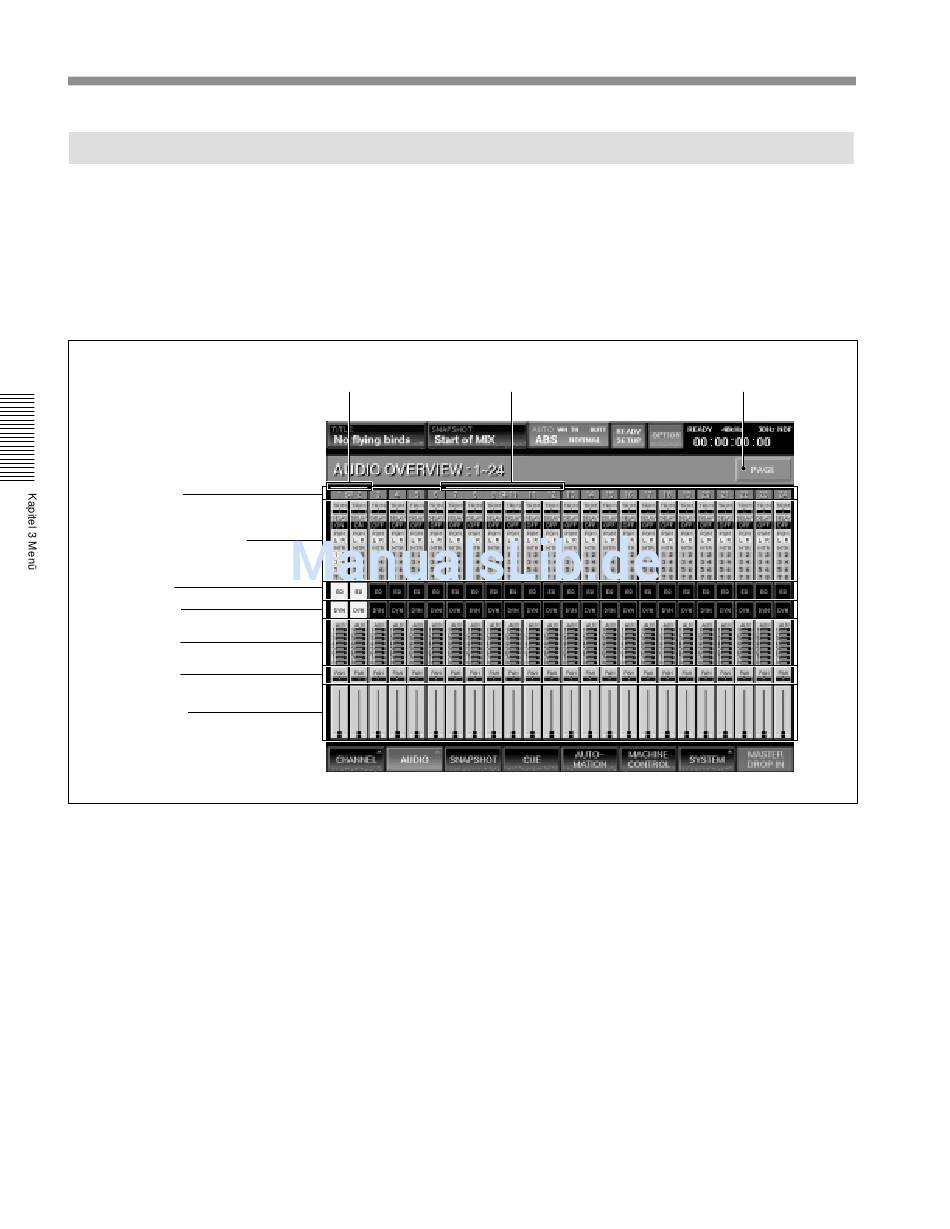

Menüfenster AUDIO OVERVIEW
Um dieses Menüfenster zu öffnen, berühren Sie den
Button AUDIO in der unteren Menüleiste und wählen
im Menü den Eintrag „OVERVIEW".
In diesem Fenster werden alle aktuellen Einstellungen
im Überblick dargestellt.
Um die Darstellung zwischen den Kanälen der Ebenen
CH 1 bis CH 24 und CH 25 bis CH 48 umzuschalten,
Channel number
Anzeige Input/Assignment
1
EQ-Anzeige
2
DYN-Anzeige
3
AUX-Anzeige
4
PAN-Anzeige
5
Fader-Anzeige
6
Anzeige Input/Assignment
1
Folgende Statusinformationen werden dargestellt:
• TRIM: Trim ON/OFF
• DELAY: Delay ON/OFF
• PGM: Routing auf die PROGRAM-Busse L und R
• MTR: Routing auf die MTR-Busse
EQ-Anzeige
2
Hier wird dargestellt, ob der EQ in den Signalfluss
geschaltet ist oder nicht.
DYN-Anzeige
3
Hier wird dargestellt, ob die Dynamics in den Signal-
fluss geschaltet sind oder nicht.
54
Kapitel 3 Menü
Anzeige STEREO Link Anzeige SURROUND Link
4
Hier wird der AUX SEND-Pegel eingeblendet.
5
Hier wird die Panorama-Position dargestellt. Wenn
PAN nicht aktiv ist, ist die Anzeige grau unterlegt.
6
Hier wird der Faderpegel (Position) dargestellt.
7
Mit diesem Button schalten Sie die Seite um, die
momentan im Menüfenster AUDIO OVERVIEW
dargestellt wird.
berühren Sie den Button PAGE auf dem Bildschirm.
In diesem Menüfenster wird der Status (ON/OFF) der
Equalizer, Dynamics, das MTR- sowie das AUX
SEND-Routing dargestellt. Wenn Sie den Bildschirm
berühren, wird das Menüfenster des entsprechenden
Kanals (inklusive der detaillierten Darstellung aller
Parameter) eingeblendet.
AUX-Anzeige
PAN-Anzeige
Fader-Anzeige
PAGE-Button
PAGE-Button
7
