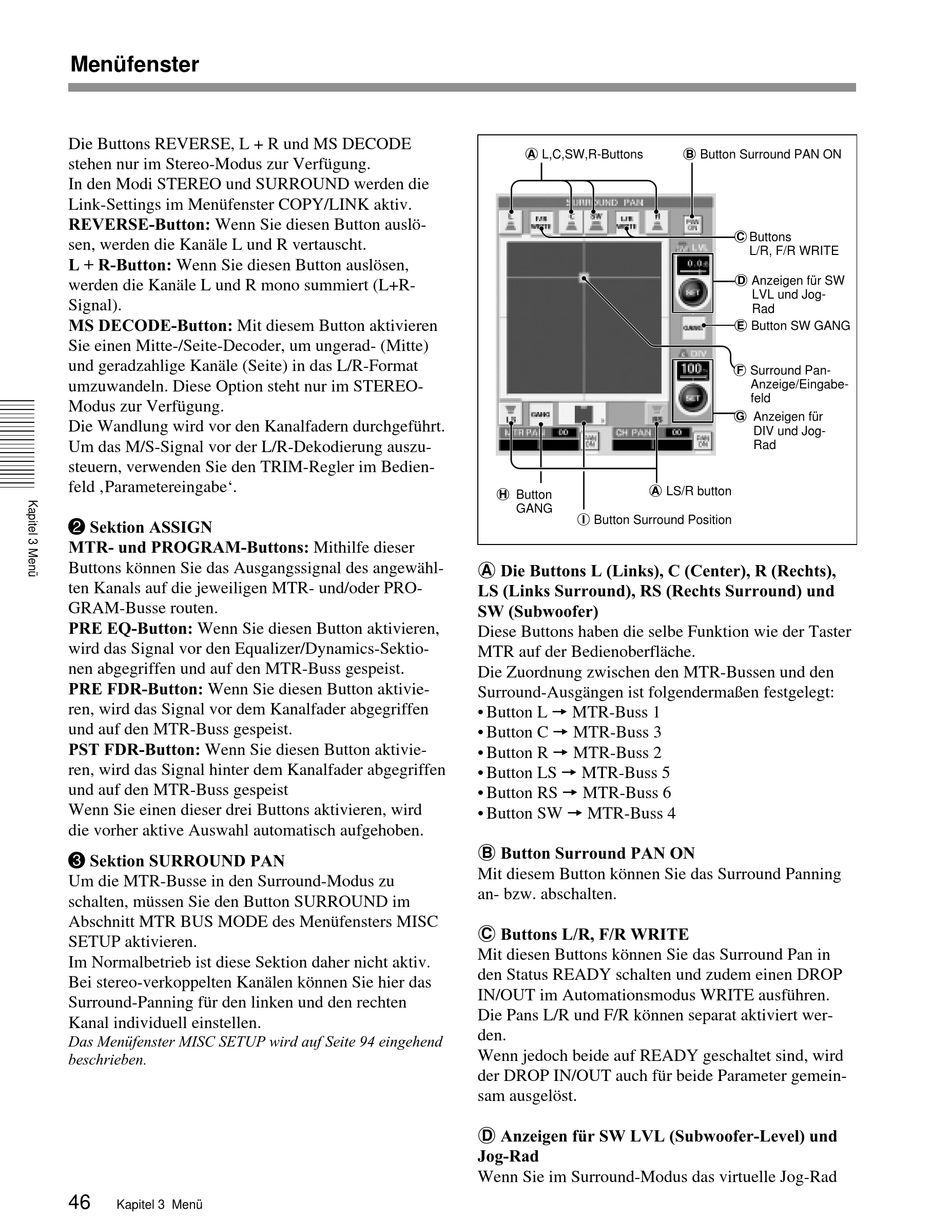

Menüfenster
Die Buttons REVERSE, L + R und MS DECODE
stehen nur im Stereo-Modus zur Verfügung.
In den Modi STEREO und SURROUND werden die
Link-Settings im Menüfenster COPY/LINK aktiv.
REVERSE-Button: Wenn Sie diesen Button auslö-
sen, werden die Kanäle L und R vertauscht.
L + R-Button: Wenn Sie diesen Button auslösen,
werden die Kanäle L und R mono summiert (L+R-
Signal).
MS DECODE-Button: Mit diesem Button aktivieren
Sie einen Mitte-/Seite-Decoder, um ungerad- (Mitte)
und geradzahlige Kanäle (Seite) in das L/R-Format
umzuwandeln. Diese Option steht nur im STEREO-
Modus zur Verfügung.
Die Wandlung wird vor den Kanalfadern durchgeführt.
Um das M/S-Signal vor der L/R-Dekodierung auszu-
steuern, verwenden Sie den TRIM-Regler im Bedien-
feld ‚Parametereingabe'.
2
Sektion ASSIGN
MTR- und PROGRAM-Buttons: Mithilfe dieser
Buttons können Sie das Ausgangssignal des angewähl-
ten Kanals auf die jeweiligen MTR- und/oder PRO-
GRAM-Busse routen.
PRE EQ-Button: Wenn Sie diesen Button aktivieren,
wird das Signal vor den Equalizer/Dynamics-Sektio-
nen abgegriffen und auf den MTR-Buss gespeist.
PRE FDR-Button: Wenn Sie diesen Button aktivie-
ren, wird das Signal vor dem Kanalfader abgegriffen
und auf den MTR-Buss gespeist.
PST FDR-Button: Wenn Sie diesen Button aktivie-
ren, wird das Signal hinter dem Kanalfader abgegriffen
und auf den MTR-Buss gespeist
Wenn Sie einen dieser drei Buttons aktivieren, wird
die vorher aktive Auswahl automatisch aufgehoben.
3
Sektion SURROUND PAN
Um die MTR-Busse in den Surround-Modus zu
schalten, müssen Sie den Button SURROUND im
Abschnitt MTR BUS MODE des Menüfensters MISC
SETUP aktivieren.
Im Normalbetrieb ist diese Sektion daher nicht aktiv.
Bei stereo-verkoppelten Kanälen können Sie hier das
Surround-Panning für den linken und den rechten
Kanal individuell einstellen.
Das Menüfenster MISC SETUP wird auf Seite 94 eingehend
beschrieben.
46
Kapitel 3 Menü
A L,C,SW,R-Buttons
A LS/R button
H Button
GANG
I Button Surround Position
A Die Buttons L (Links), C (Center), R (Rechts),
LS (Links Surround), RS (Rechts Surround) und
SW (Subwoofer)
Diese Buttons haben die selbe Funktion wie der Taster
MTR auf der Bedienoberfläche.
Die Zuordnung zwischen den MTR-Bussen und den
Surround-Ausgängen ist folgendermaßen festgelegt:
• Button L n MTR-Buss 1
• Button C n MTR-Buss 3
• Button R n MTR-Buss 2
• Button LS n MTR-Buss 5
• Button RS n MTR-Buss 6
• Button SW n MTR-Buss 4
B Button Surround PAN ON
Mit diesem Button können Sie das Surround Panning
an- bzw. abschalten.
C Buttons L/R, F/R WRITE
Mit diesen Buttons können Sie das Surround Pan in
den Status READY schalten und zudem einen DROP
IN/OUT im Automationsmodus WRITE ausführen.
Die Pans L/R und F/R können separat aktiviert wer-
den.
Wenn jedoch beide auf READY geschaltet sind, wird
der DROP IN/OUT auch für beide Parameter gemein-
sam ausgelöst.
D Anzeigen für SW LVL (Subwoofer-Level) und
Jog-Rad
Wenn Sie im Surround-Modus das virtuelle Jog-Rad
B Button Surround PAN ON
C Buttons
L/R, F/R WRITE
D Anzeigen für SW
LVL und Jog-
Rad
E Button SW GANG
F Surround Pan-
Anzeige/Eingabe-
feld
G Anzeigen für
DIV und Jog-
Rad
