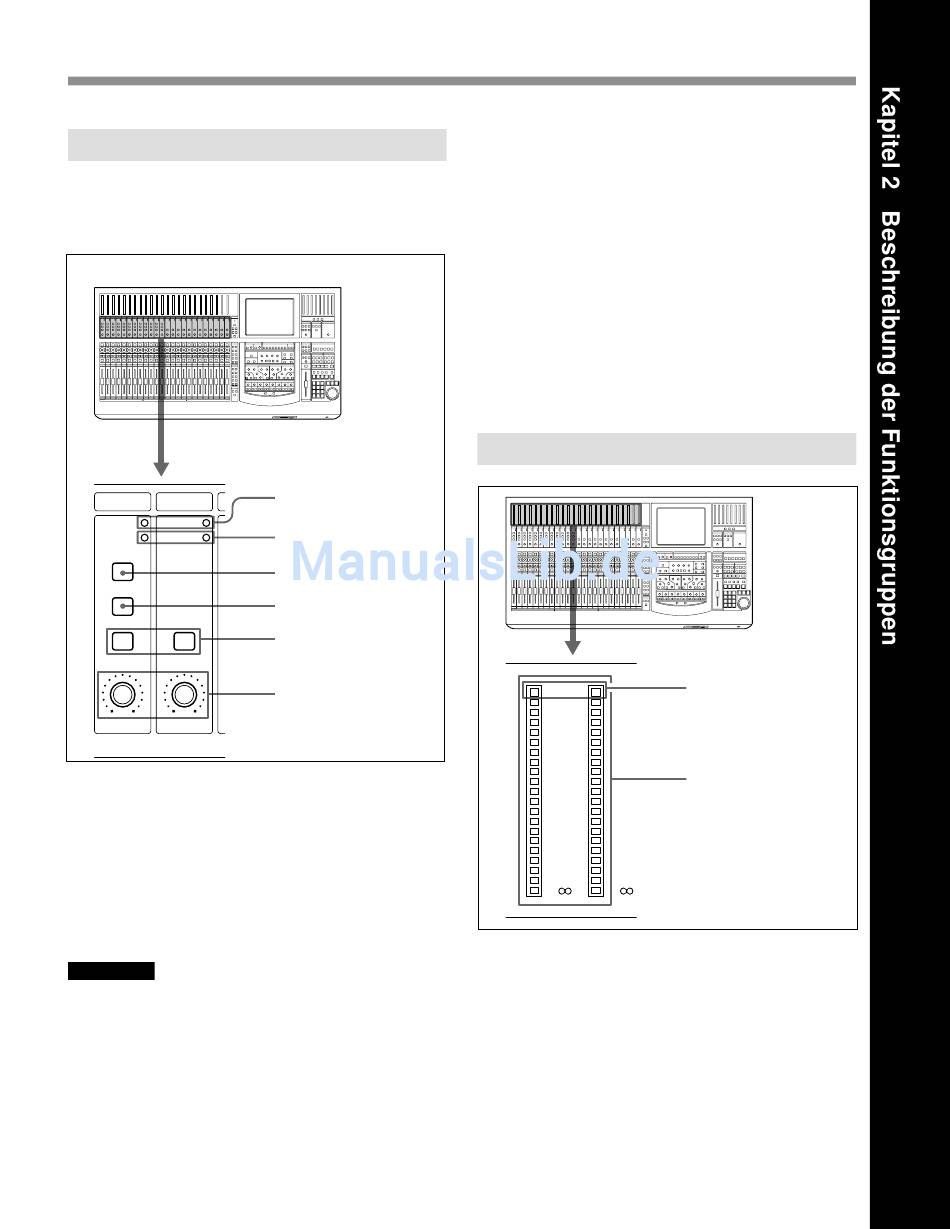

Analoge Eingangsverstärker
Hier wählen Sie das analoge Eingangssignal aus und
nehmen die Pegelanpassung vor. Die Bedienelemente
können nicht automatisiert werden.
OVER OVER
SIGNAL SIGNAL
+48V
INPUT B
PAD PAD
GAIN GAIN
1
Anzeige OVER (Peak am Eingangsverstärker)
Wenn diese LED aufleuchtet, wird der analoge Ein-
gangsverstärker übersteuert. Der Schwellwert für die
LED OVER ist -6 dBFS kalibriert.
2
Anzeige SIGNAL (Signal liegt an)
Wenn diese LED aufleuchtet, liegt ein Signal am ana-
logen Eingangsverstärker an. Der Schwellwert für die
LED SIGNAL ist auf -40 dBFS kalibriert.
Anmerkung
Die beiden LEDs OVER und SIGNAL sind nur dann
aktiv, wenn das zugehörige Eingangssignal im Input
Router auf einen Kanalzug geroutet ist.
3
Taster +48V
Wenn Sie diesen Taster auslösen, wird eine Versor-
gungsspannung von + 48 V an der Buchse IN A
(XLR-Anschluss) auf der Rückseite der Konsole
angelegt.
1
Anzeige OVER
2
Anzeige SIGNAL
3
Taster +48V
4
Taster Input B
5
Taster PAD
6
GAIN-Regler
4
Taster Input B (Eingangswahlschalter)
Mit diesem Taster ordnen Sie dem analogen Eingangs-
verstärker die rückseitige Eingangsbuchse IN B (6,3
mm Klinkenanschluss) zu. Wenn dieser Taster deakti-
viert ist, liegt IN A (XLR) am Eingangsverstärker an.
5
Taster PAD
Mit diesem Taster aktivieren Sie ein Dämpfungsglied,
das die Empfindlichkeit des analogen Eingangsverstär-
kers um 30 dB herabsetzt.
6
GAIN-Regler
Mit diesem Regler steuern Sie die Anpassung des
analogen Eingangsverstärkers aus.

Channel Meters

OVER OVER
0 0
4 4
6 6
10 10
20 20
30 30
40 40
50 50
60 60
Die Channel Meters stellen den Pegel im zugehörigen
Kanalzug dar.
Im Menüfenster MISC SETUP können Sie den Abgriff
zwischen dem Eingang, dem Pre- sowie dem Post-
Fader-Signal umschalten.
Wenn Sie das Signal am Eingang abgreifen, wird der
Signalpegel hinter dem A/D-Wandler angezeigt.
Die LED OVER leuchtet, wenn der Eingangspegel die
Übersteuerungsgrenze erreicht.
Kapitel 2 Beschreibung der Funktionsgruppen
Anzeige OVER
Kanalpegelanzeige
