de
4.2

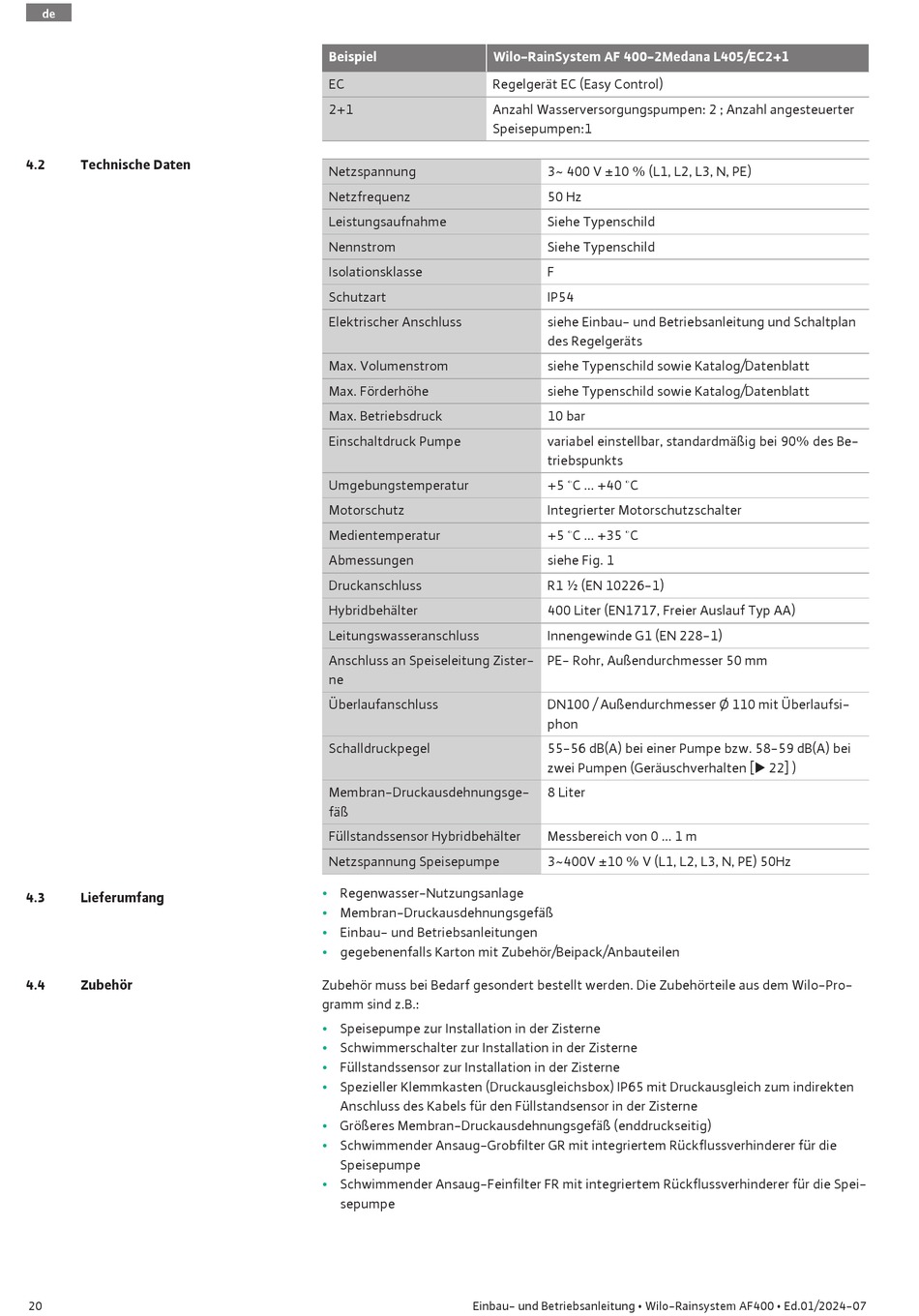

Technische Daten
4.3
Lieferumfang
4.4
Zubehör
20
Beispiel
Wilo-RainSystem AF 400-2Medana L405/EC2+1
EC
Regelgerät EC (Easy Control)
2+1
Anzahl Wasserversorgungspumpen: 2 ; Anzahl angesteuerter
Speisepumpen:1
Netzspannung
Netzfrequenz
Leistungsaufnahme
Nennstrom
Isolationsklasse
Schutzart
Elektrischer Anschluss
Max. Volumenstrom
Max. Förderhöhe
Max. Betriebsdruck
Einschaltdruck Pumpe
Umgebungstemperatur
Motorschutz
Medientemperatur
Abmessungen
Druckanschluss
Hybridbehälter
Leitungswasseranschluss
Anschluss an Speiseleitung Zister-
ne
Überlaufanschluss
Schalldruckpegel
Membran-Druckausdehnungsge-
fäß
Füllstandssensor Hybridbehälter
Netzspannung Speisepumpe
•
Regenwasser-Nutzungsanlage
•
Membran-Druckausdehnungsgefäß
•
Einbau- und Betriebsanleitungen
•
gegebenenfalls Karton mit Zubehör/Beipack/Anbauteilen
Zubehör muss bei Bedarf gesondert bestellt werden. Die Zubehörteile aus dem Wilo-Pro-
gramm sind z.B.:
•
Speisepumpe zur Installation in der Zisterne
•
Schwimmerschalter zur Installation in der Zisterne
•
Füllstandssensor zur Installation in der Zisterne
•
Spezieller Klemmkasten (Druckausgleichsbox) IP65 mit Druckausgleich zum indirekten
Anschluss des Kabels für den Füllstandsensor in der Zisterne
•
Größeres Membran-Druckausdehnungsgefäß (enddruckseitig)
•
Schwimmender Ansaug-Grobfilter GR mit integriertem Rückflussverhinderer für die
Speisepumpe
•
Schwimmender Ansaug-Feinfilter FR mit integriertem Rückflussverhinderer für die Spei-
sepumpe
Einbau- und Betriebsanleitung • Wilo-Rainsystem AF400 • Ed.01/2024-07
3~ 400 V ±10 % (L1, L2, L3, N, PE)
50 Hz
Siehe Typenschild
Siehe Typenschild
F
IP54
siehe Einbau- und Betriebsanleitung und Schaltplan
des Regelgeräts
siehe Typenschild sowie Katalog/Datenblatt
siehe Typenschild sowie Katalog/Datenblatt
10 bar
variabel einstellbar, standardmäßig bei 90% des Be-
triebspunkts
+5 °C ... +40 °C
Integrierter Motorschutzschalter
+5 °C ... +35 °C
siehe Fig. 1
R1 ½ (EN 10226-1)
400 Liter (EN1717, Freier Auslauf Typ AA)
Innengewinde G1 (EN 228-1)
PE- Rohr, Außendurchmesser 50 mm
DN100 / Außendurchmesser Ø 110 mit Überlaufsi-
phon
55-56 dB(A) bei einer Pumpe bzw. 58-59 dB(A) bei
zwei Pumpen (Geräuschverhalten [" 22] )
8 Liter
Messbereich von 0 ... 1 m
3~400V ±10 % V (L1, L2, L3, N, PE) 50Hz
