KEB COMBIVERT Betriebsanleitung Seite 10

Hardware

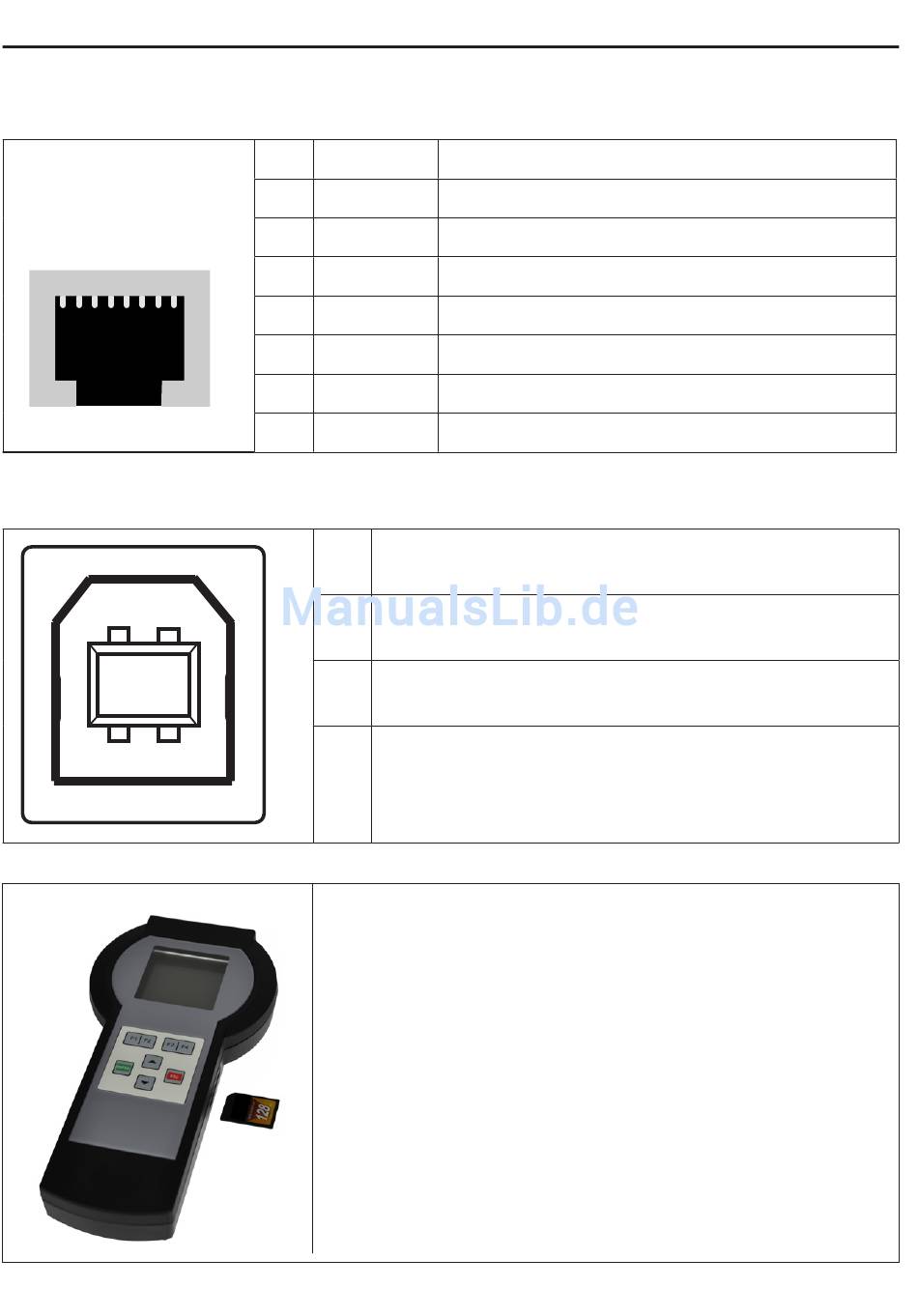

X6A Kommunikationsinterface RS485
1 8
X6B Spannungsversorgung/Filetransfer USB-B 2.0, 5,0 V maximal, Stromaufnahme 0,5 A max.
1
2
3 4
D - 10
1 TxD+ Sendesignal (A)
2 TxD- Sendesignal (B)
3 GND Bezug für Signale
4 RxD+ Empfangssignal (A)
5 RxD- Empfangssignal (B)
6 PGM Zum Betrieb mit GND verbinden
7 E_TxD+ Handshakesignal (A)
8 E_TxD- Handshakesignal (B)
1 +5 V In
2 USB-
3 USB+
4 GND
Ein an der rechten Seite eingebauter Kartenschacht dient zur
Aufnahme von SD- oder MMC-Speicherkarten
