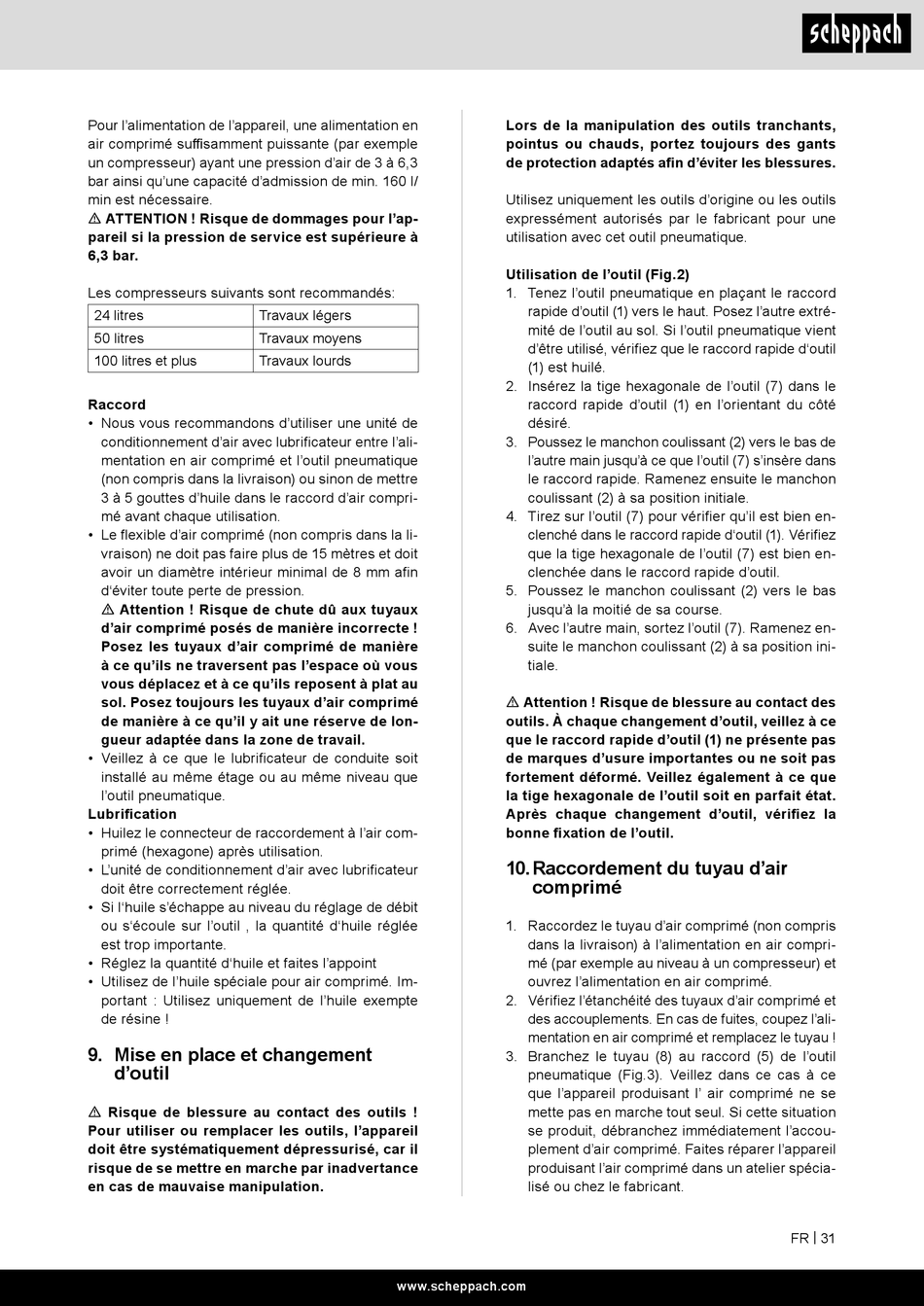

Pour l'alimentation de l'appareil, une alimentation en
air comprimé suffisamment puissante (par exemple
un compresseur) ayant une pression d'air de 3 à 6,3
bar ainsi qu'une capacité d'admission de min. 160 l/
min est nécessaire.
m ATTENTION ! Risque de dommages pour l'ap-
pareil si la pression de service est supérieure à
6,3 bar.
Les compresseurs suivants sont recommandés:
24 litres
Travaux légers
50 litres
Travaux moyens
100 litres et plus
Travaux lourds
Raccord
• Nous vous recommandons d'utiliser une unité de
conditionnement d'air avec lubrificateur entre l'ali-
mentation en air comprimé et l'outil pneumatique
(non compris dans la livraison) ou sinon de mettre
3 à 5 gouttes d'huile dans le raccord d'air compri-
mé avant chaque utilisation.
• Le flexible d'air comprimé (non compris dans la li-
vraison) ne doit pas faire plus de 15 mètres et doit
avoir un diamètre intérieur minimal de 8 mm afin
d'éviter toute perte de pression.
m Attention ! Risque de chute dû aux tuyaux
d'air comprimé posés de manière incorrecte !
Posez les tuyaux d'air comprimé de manière
à ce qu'ils ne traversent pas l'espace où vous
vous déplacez et à ce qu'ils reposent à plat au
sol. Posez toujours les tuyaux d'air comprimé
de manière à ce qu'il y ait une réserve de lon-
gueur adaptée dans la zone de travail.
• Veillez à ce que le lubrificateur de conduite soit
installé au même étage ou au même niveau que
l'outil pneumatique.
Lubrification
• Huilez le connecteur de raccordement à l'air com-
primé (hexagone) après utilisation.
• L'unité de conditionnement d'air avec lubrificateur
doit être correctement réglée.
• Si l'huile s'échappe au niveau du réglage de débit
ou s'écoule sur l'outil , la quantité d'huile réglée
est trop importante.
• Réglez la quantité d'huile et faites l'appoint
• Utilisez de l'huile spéciale pour air comprimé. Im-
portant : Utilisez uniquement de l'huile exempte
de résine !
9. Mise en place et changement
d'outil
m Risque de blessure au contact des outils !
Pour utiliser ou remplacer les outils, l'appareil
doit être systématiquement dépressurisé, car il
risque de se mettre en marche par inadvertance
en cas de mauvaise manipulation.
Lors de la manipulation des outils tranchants,
pointus ou chauds, portez toujours des gants
de protection adaptés afin d'éviter les blessures.
Utilisez uniquement les outils d'origine ou les outils
expressément autorisés par le fabricant pour une
utilisation avec cet outil pneumatique.
Utilisation de l'outil (Fig.2)
1. Tenez l'outil pneumatique en plaçant le raccord
rapide d'outil (1) vers le haut. Posez l'autre extré-
mité de l'outil au sol. Si l'outil pneumatique vient
d'être utilisé, vérifiez que le raccord rapide d'outil
(1) est huilé.
2. Insérez la tige hexagonale de l'outil (7) dans le
raccord rapide d'outil (1) en l'orientant du côté
désiré.
3. Poussez le manchon coulissant (2) vers le bas de
l'autre main jusqu'à ce que l'outil (7) s'insère dans
le raccord rapide. Ramenez ensuite le manchon
coulissant (2) à sa position initiale.
4. Tirez sur l'outil (7) pour vérifier qu'il est bien en-
clenché dans le raccord rapide d'outil (1). Vérifiez
que la tige hexagonale de l'outil (7) est bien en-
clenchée dans le raccord rapide d'outil.
5. Poussez le manchon coulissant (2) vers le bas
jusqu'à la moitié de sa course.
6. Avec l'autre main, sortez l'outil (7). Ramenez en-
suite le manchon coulissant (2) à sa position ini-
tiale.
m Attention ! Risque de blessure au contact des
outils. À chaque changement d'outil, veillez à ce
que le raccord rapide d'outil (1) ne présente pas
de marques d'usure importantes ou ne soit pas
fortement déformé. Veillez également à ce que
la tige hexagonale de l'outil soit en parfait état.
Après chaque changement d'outil, vérifiez la
bonne fixation de l'outil.
10. Raccordement du tuyau d'air
comprimé
1. Raccordez le tuyau d'air comprimé (non compris
dans la livraison) à l'alimentation en air compri-
mé (par exemple au niveau à un compresseur) et
ouvrez l'alimentation en air comprimé.
2. Vérifiez l'étanchéité des tuyaux d'air comprimé et
des accouplements. En cas de fuites, coupez l'ali-
mentation en air comprimé et remplacez le tuyau !
3. Branchez le tuyau (8) au raccord (5) de l'outil
pneumatique (Fig.3). Veillez dans ce cas à ce
que l'appareil produisant l' air comprimé ne se
mette pas en marche tout seul. Si cette situation
se produit, débranchez immédiatement l'accou-
plement d'air comprimé. Faites réparer l'appareil
produisant l'air comprimé dans un atelier spécia-
lisé ou chez le fabricant.
www.scheppach.com
FR | 31
