Micropilot FMR43 HART
Endress+Hauser
Maximaler Messbereich
Der maximale Messbereich ist abhängig von der Arbeitsfrequenz und dem Prozessanschluss.
Arbeitsfrequenz 80 GHz
Prozessanschluss
M24
MNPT/G ¾
G 1
MNPT/G 1½
Tri-Clamp 1½
Tri-Clamp 2
Arbeitsfrequenz 180 GHz
Prozessanschluss
MNPT/G ½
M24

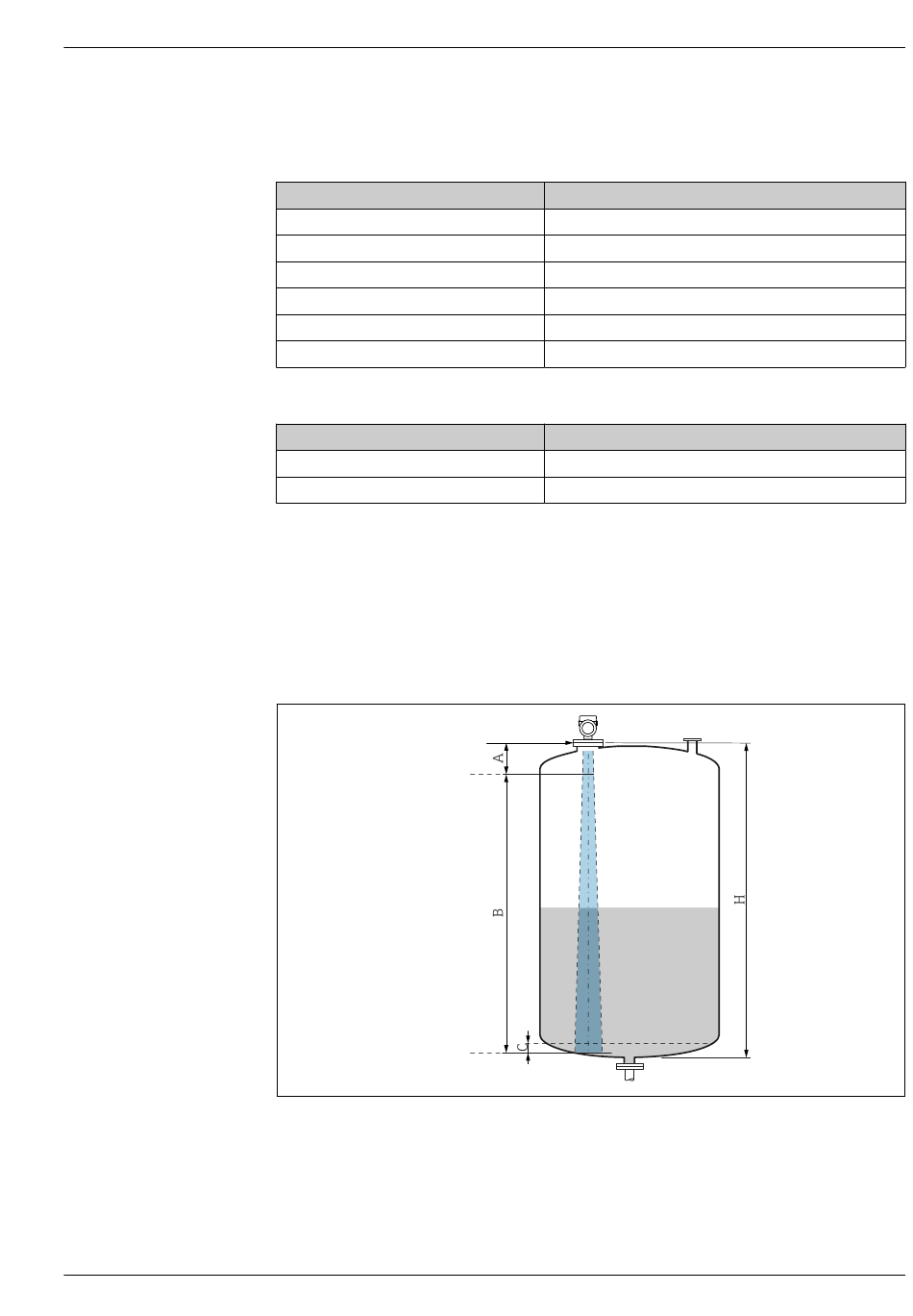

Nutzbarer Messbereich
Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums,
der Einbauposition und eventuell vorhandenen Störreflexionen abhängig.
Eine Messung ist grundsätzlich bis zur Antennenspitze möglich.
Je nach Lage des Produktes (Schüttwinkel bei Feststoffen) und um eine mögliche Materialschädi-
gung durch korrosive oder aggressive Medien oder eine Ansatzbildung an der Antenne zu vermei-
den, sollte das Messbereichsende 10 mm (0,4 in) vor der Antennenspitze gewählt werden.
100%
0%
A Antennenspitze + 10 mm (0,4 in)
B Nutzbarer Messbereich
C 50 ... 80 mm (1,97 ... 3,15 in); Medium ε
H Behälterhöhe
R Referenzpunkt der Messung, variiert je nach Antennensystem (siehe Kapitel Konstruktiver Aufbau)
Maximaler Messbereich
10 m (33 ft)
10 m (33 ft)
10 m (33 ft)
15 m (49 ft)
15 m (49 ft)
15 m (49 ft)
Maximaler Messbereich
10 m (33 ft)
10 m (33 ft)
R
≤2
r
A0051658
7
