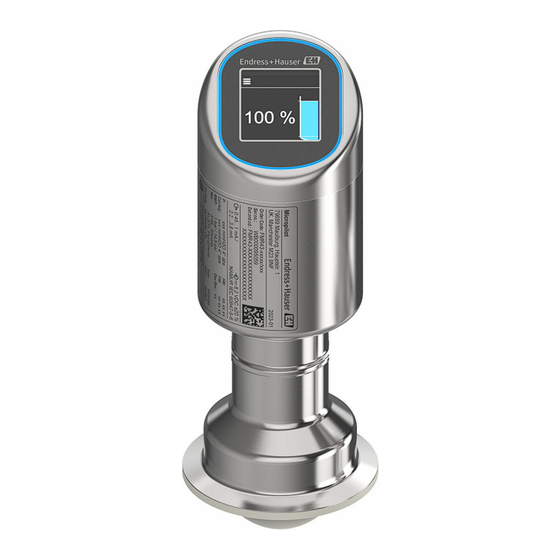

Endress+Hauser Micropilot FMR43 Kurzanleitung

Freistrahlendes radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR43:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

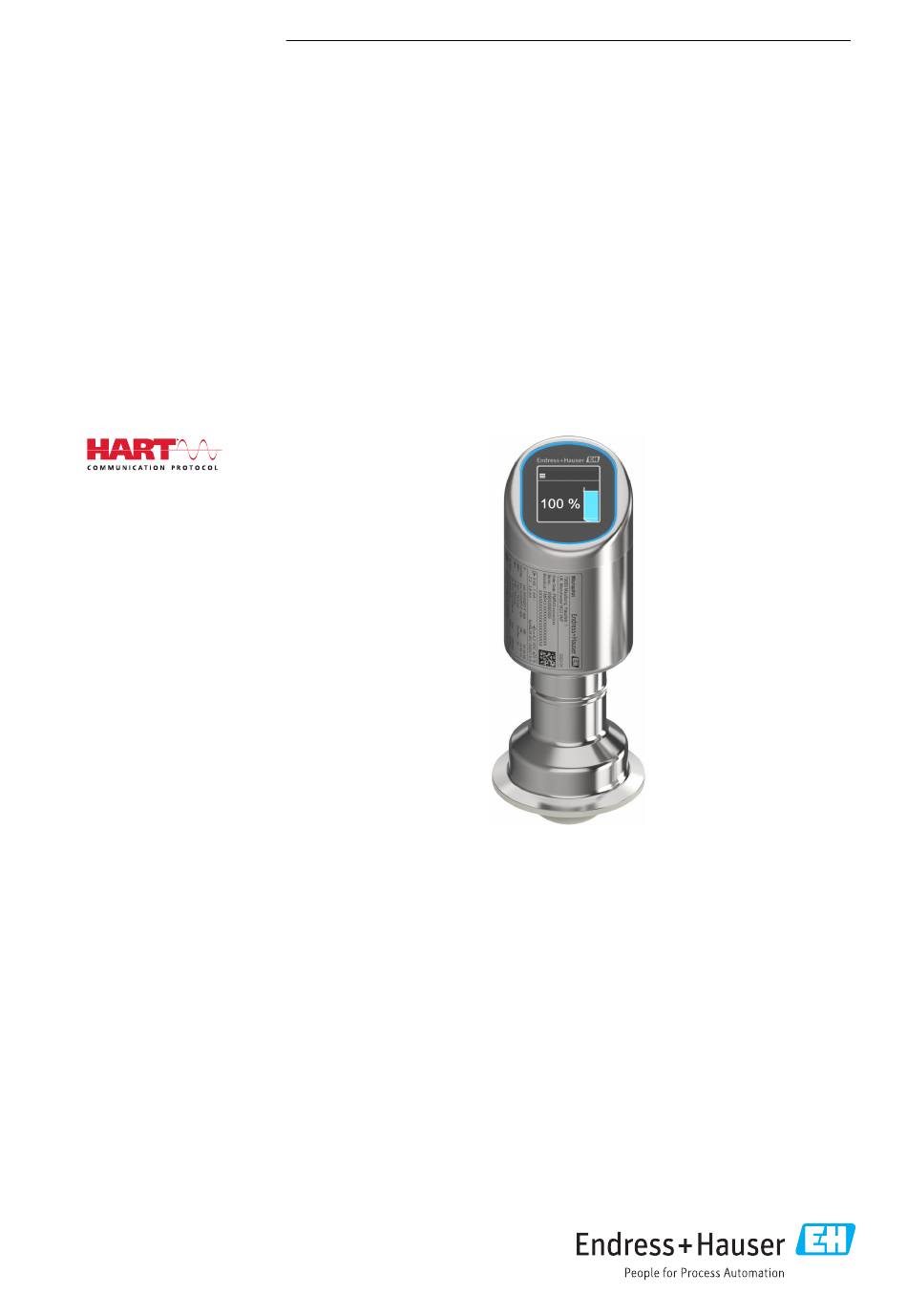

KA01693F/00/DE/01.24-00
71645831
2024-01-25
Products
Kurzanleitung
Micropilot FMR43
HART
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR43

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR43

  • Seite 1 HART Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...

  • Seite 2: Zugehörige Dokumente

    Zugehörige Dokumente Micropilot FMR43 HART Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme.
  • Seite 3 Micropilot FMR43 HART Hinweise zum Dokument Symbole 2.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.

  • Seite 4: Symbole In Grafiken

    Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Mat- rixcode auf dem Typenschild einscannen Eingetragene Marken Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.

  • Seite 5: Grundlegende Sicherheitshinweise

    Geräteoberflächen nicht mit spitzen oder harten Gegenständen bearbeiten oder reinigen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Gehäuse kann sich im Betrieb durch Wärmeeintrag aus dem Prozess sowie durch die Ver-...

  • Seite 6: Produktsicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitäts- erklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt Endress+Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß...

  • Seite 7: Warenannahme Und Produktidentifizierung

    Micropilot FMR43 HART Warenannahme und Produktidentifizierung • Ohne die SmartBlue-App ist das Gerät per Bluetooth® wireless technology nicht sichtbar. • Es wird nur eine Punkt-zu-Punkt-Verbindung zwischen dem Gerät und einem Smartphone oder Tablet aufgebaut. • Die Bluetooth® wireless technology Schnittstelle kann über die Vor-Ort-Bedienung oder SmartBlue/FieldCare/DeviceCare deaktiviert werden.

  • Seite 8: Herstelleradresse

    Montage Micropilot FMR43 HART • Firmware-Version, Hardware-Version • Zulassungsrelevante Angaben, Verweis auf Sicherheitshinweise (XA) • DataMatrix-Code (Informationen zum Gerät) Die Angaben auf dem Typenschild mit der Bestellung vergleichen. 4.2.2 Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1 79689 Maulburg, Deutschland Herstellungsort: Siehe Typenschild.

  • Seite 9: Behältereinbauten

    Micropilot FMR43 HART Montage • Geräte mit CSA-Zulassung sind für den Inneneinsatz vorgesehen • Geräte sind für den Einsatz in nassen Umgebungen geeignet gemäß IEC/EN 61010-1 • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, die Vor-Ort-Anzeige via Bedienmenü ausrichten • Die Vor-Ort-Anzeige kann an die Lichtverhältnisse angepasst werden (Farbschema, siehe Bedienmenü)

  • Seite 10: Gerät Montieren

    Montage Micropilot FMR43 HART Gerät montieren 5.2.1 Gerät einschrauben • Nur am Sechskant drehen, max. Drehmoment 50 Nm (37 lbf ft) • M24-Sensoren: Montage mit Werkzeug nur an der parallelen Schlüsselfläche, max. Dreh- moment 30 Nm (22 lbf ft) • Nicht am Gehäuse drehen!  Gabelschlüssel 32 mm...

  • Seite 11: Elektrischer Anschluss

    Micropilot FMR43 HART Elektrischer Anschluss  Umgebungstemperatur  Messbereich Elektrischer Anschluss Gerät anschließen 6.1.1 Potenzialausgleich Bei Bedarf Potenzialausgleich über Prozessanschluss oder kundenseitige Erdungsschelle her- stellen. 6.1.2 Versorgungsspannung 12 … 30 V an einem Gleichstrom-Netzteil Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und den jeweiligen Protokollspezifikationen genügen.

  • Seite 12: Überspannungsschutz

    Elektrischer Anschluss Micropilot FMR43 HART 6.1.4 4 … 20 mA HART A0028908  2 Blockschaltbild HART Anschluss Gerät mit HART Kommunikation HART Kommunikationswiderstand Spannungsversorgung Multimeter oder Amperemeter Der HART-Kommunikationswiderstand von 250 Ω in der Signalleitung ist bei einer nie- derohmigen Versorgung immer erforderlich.

  • Seite 13: Anschlussbelegung

    Micropilot FMR43 HART Elektrischer Anschluss 6.1.6 Anschlussbelegung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Stromschlag- und/oder Explosionsgefahr ‣ Sicherstellen, dass beim Anschluss keine Versorgungsspannung anliegt. ‣ Die Versorgungsspannung muss mit den Angaben auf dem Typenschild übereinstimmen. ‣ Gemäß IEC/EN 61010 ist für das Gerät ein geeigneter Trennschalter vorzusehen.

  • Seite 14: Schutzart Sicherstellen

    Bedienungsmöglichkeiten Micropilot FMR43 HART Schutzart sicherstellen Bei montiertem M12-Anschlusskabel: IP66/68/69, NEMA Type 4X/6P HINWEIS Verlust der IP-Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß der angestrebten Schutzklasse spezifiziert ist.

  • Seite 15: Übersicht Zu Inbetriebnahmemöglichkeiten

    Micropilot FMR43 HART Inbetriebnahme Übersicht zu Inbetriebnahmemöglichkeiten • Inbetriebnahme über Bedientaste LED-Anzeige • Inbetriebnahme über Vor-Ort-Anzeige • Inbetriebnahme mit SmartBlue-App • Inbetriebnahme über FieldCare/DeviceCare/Field Xpert • Inbetriebnahme über weitere Bedientools (AMS, PDM, ...) Inbetriebnahme über Bedientaste LED-Anzeige Die Ein-Tasten-Inbetriebnahme ist eine einfache Art der Inbetriebnahme bei einem leeren Behälter.

  • Seite 16: Bedienung

    Inbetriebnahme Micropilot FMR43 HART Bei nicht erfolgreicher Ausführung blinkt die Ein-Tasten-Inbetriebnahme LED schnell für 12 Sekunden. Die Tastenverriegelung LED und Bluetooth LED sind aus. 8.4.1 Bedienung Die Bedienung erfolgt durch kurzes Drücken (< 2 s) oder langes Drücken (> 2 s) der Bedien- taste "E".
  • Seite 17 Micropilot FMR43 HART Inbetriebnahme Inbetriebnahme über Vor-Ort-Anzeige Bei Bedarf Bedienung freigeben (siehe Betriebsanleitung). Assistent Inbetriebnahme starten (siehe folgendes Bild) Commissioning Main menu Commissioning 95.00 Guidance Diagnostics Device tag Application Language Start A0053355 Auf Menü-Symbol drücken Auf Menü "Benutzerführung" drücken Assistent "Inbetriebnahme" starten 8.5.1...
  • Seite 18 Inbetriebnahme Micropilot FMR43 HART Option auswählen und bestätigen Gewünschte Option auswählen und über den Haken oben rechts bestätigen (siehe folgende Bilder). 1 → 2 → Language Language Hauptmenü Benutzerf... Diagnose English English Deutsch Deutsch Français Français Applikation Language A0052848 A0052850 A0052851 8.5.3...

  • Seite 19: Verbindungsaufbau Via Fieldcare, Devicecare Und Fieldxpert

    Micropilot FMR43 HART Inbetriebnahme Katalog aktualisieren. Auf Menü Benutzerführung klicken und Assistent Inbetriebnahme starten. 8.6.1 Hinweise zum Assistent "Inbetriebnahme" Der Assistent Inbetriebnahme ermöglicht eine einfache und benutzergeführte Inbetrieb- name. Wenn der Assistent Inbetriebnahme gestartet wurde, in jedem Parameter den passen- den Wert eingeben oder die passende Option wählen.

  • Seite 20: Geräteadresse Über Software Einstellen

    Inbetriebnahme Micropilot FMR43 HART 8.6.3 Bedienung Siehe Betriebsanleitung. Inbetriebnahme über weitere Bedientools (AMS, PDM, ...) Download der gerätespezifischen Treiber: https://www.endress.com/en/downloads Weitere Beschreibung siehe Hilfe zum jeweiligen Bedientool. Geräteadresse über Software einstellen Siehe Parameter "HART-Adresse" Adresse für den Datenaustausch via HART-Protokoll eingeben.

  • Seite 21: Gerät Konfigurieren

    Micropilot FMR43 HART Inbetriebnahme 8.10 Gerät konfigurieren Inbetriebnahme über Inbetriebnahme-Assistent empfohlen. Siehe   Kapitel "Inbetriebnahme über Vor-Ort-Anzeige" Siehe   Kapitel "Inbetriebnahme über FieldCare/DeviceCare" 8.10.1 Füllstandmessung in Flüssigkeiten 100% A0016933  4 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Antennenlänge + 10 mm (0,4 in) 50 …...

  • Seite 22: Füllstandmessung In Schüttgütern

    Inbetriebnahme Micropilot FMR43 HART 8.10.2 Füllstandmessung in Schüttgütern 100% A0016934  5 Konfigurationsparameter zur Füllstandmessung in Schüttgütern Referenzpunkt der Messung Antennenlänge + 10 mm (0,4 in) Distanz Füllstand Parameter "Abgleich Leer" (= 0 %) Parameter "Abgleich Voll" (= 100 %) 8.10.3 Parameter "Frequenzmodus" einstellen Über den Parameter Frequenzmodus werden länder- oder regionenspezifische Einstellungen für die Radarsignale festgelegt.

  • Seite 23: Einstellungen Schützen Vor Unerlaubtem Zugriff

    Micropilot FMR43 HART Inbetriebnahme Arbeitsfrequenz 180 GHz: • Option Modus 9: Kontinent Europa • Option Modus 10: USA Je nach eingestelltem Modus können sich messtechnische Eigenschaften des Gerätes ändern. Die angegebenen messtechnischen Eigenschaften beziehen sich auf den Auslie- ferungszustand (bei Arbeitsfrequenz 80 GHz: Modus 1 und bei Arbeitsfrequenz 180 GHz: Modus 9).
  • Seite 24 *71645831* 71645831 www.addresses.endress.com...
