Einbaulage
Gerät montieren
18

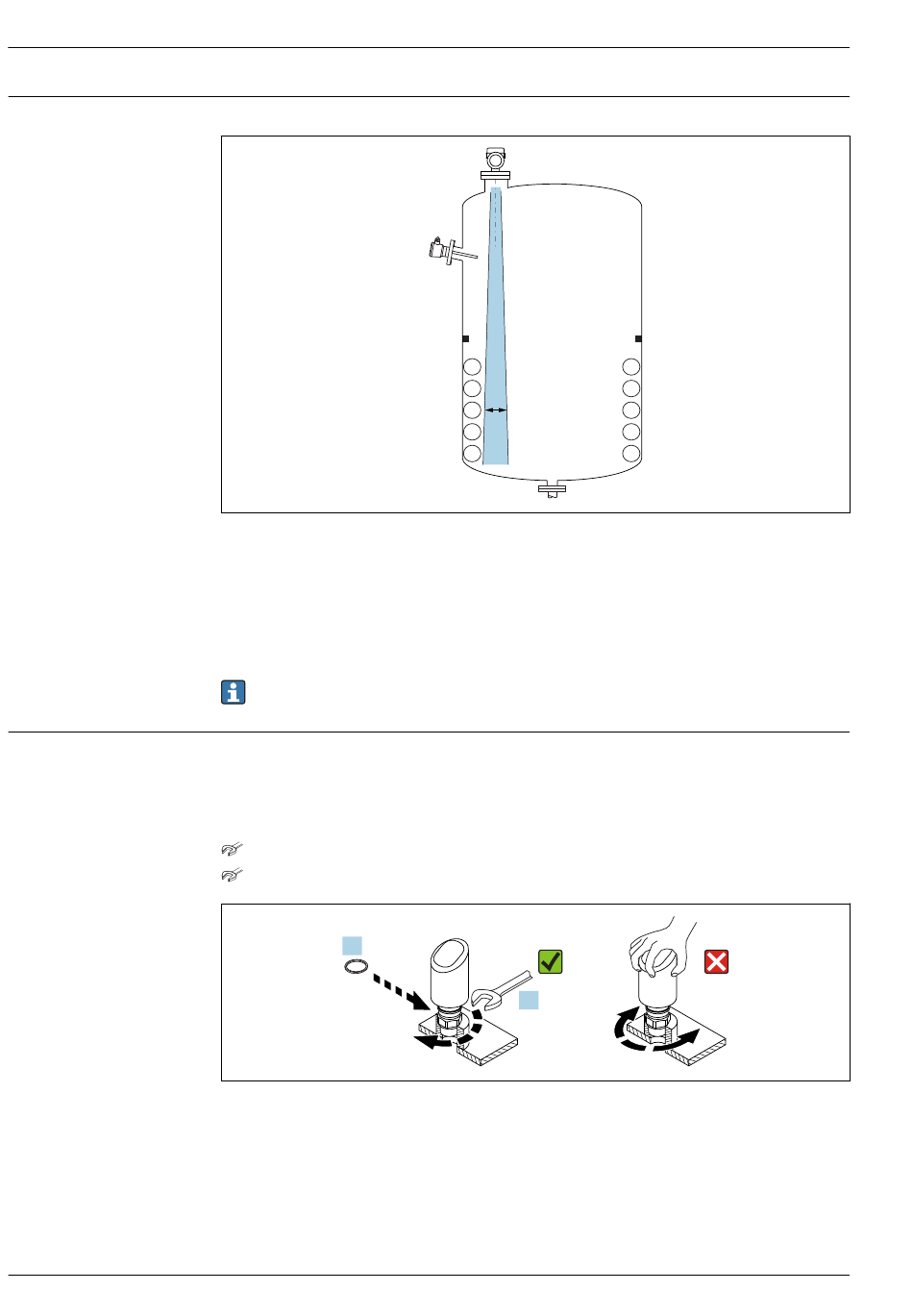

Behältereinbauten
Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuumringe, Heizschlangen, Strömungs-
brecher usw.) die sich innerhalb des Strahlenkegels befinden, vermeiden. Dazu den Abstrahlwinkel α
beachten.
Vertikale Ausrichtung der Antennenachse
Antenne senkrecht auf die Produktoberfläche ausrichten.
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein oder es
können zusätzliche Störsignale auftreten.
Gerät einschrauben
• Nur am Sechskant drehen, max. Drehmoment 50 Nm (37 lbf ft)
• M24-Sensoren: Montage mit Werkzeug nur an der parallelen Schlüsselfläche, max. Drehmoment
30 Nm (22 lbf ft)
• Nicht am Gehäuse drehen!
Gabelschlüssel 32 mm
Gabelschlüssel 55 mm (für Prozessanschlüsse MNPT/G 1½)
1.
 6 Gerät einschrauben
α
2.
Micropilot FMR43 HART
A0031777
A0054233
