KA01101F/00/DE/06.22-00
71572903
2022-08-01
Products
Kurzanleitung

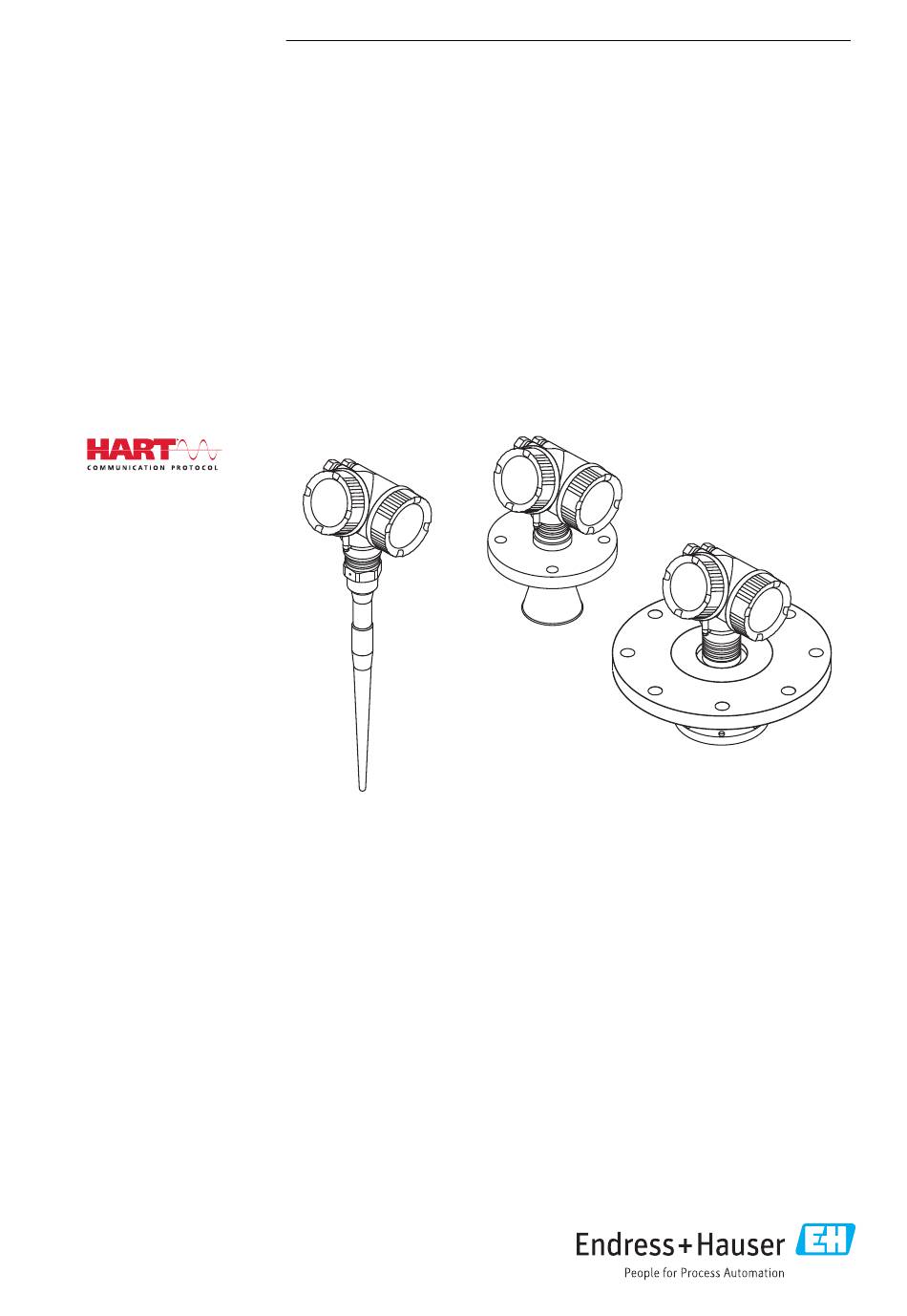

Micropilot FMR53, FMR54
HART
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Micropilot FMR53 HART
Inhaltszusammenfassung für Endress+Hauser Micropilot FMR53 HART
- Seite 1 HART Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Zugehörige Dokumente
Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Verwendete Symbole 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Elektrische Symbole
Gabelschlüssel 2.1.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp Kennzeichnet zusätzliche Informationen Verweis auf Dokumentation Verweis auf Abbildung Zu beachtender Hinweis oder einzelner Handlungsschritt Endress+Hauser... -
Seite 4: Grundlegende Sicherheitshinweise
Durchfluss an Messwehren oder Gerinnen (aus dem Füllstand durch Linearisierung berech- net) Um den einwandfreien Zustand des Messgeräts für die Betriebszeit zu gewährleisten: ‣ Messgerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend beständig sind. ‣ Grenzwerte in "Technischen Daten" einhalten. Endress+Hauser... -
Seite 5: Produktsicherheit
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-... -
Seite 6: Eac-Konformität
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • DVD mit Bedienprogramm vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Lagerung und Transport 4.2.1 Lagerbedingungen •... - Seite 7 Empfohlener Abstand Wand - Stutzenaußenkante ~ 1/6 des Behälterdurchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert werden. Verwendung einer Wetterschutzhaube; Schutz gegen direkte Sonneneinstrahlung oder Regen Mittige Montage, Interferenzen können zu Signalverlust führen Montage nicht über dem Befüllstrom Endress+Hauser...
-
Seite 8: Vermeidung Von Störechos
Montage Micropilot FMR53, FMR54 HART Einbaulage Behältereinbauten α A0018944 Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuum- ringe, Heizschlangen, Strömungsbrecher usw.) innerhalb des Strahlenkegels befinden. Beach- ten Sie dazu den Abstrahlwinkel. Vermeidung von Störechos α A0016890 Endress+Hauser... - Seite 9 6 m (20 ft) 2,44 m (8 ft) 9 m (30 ft) 3,66 m (12 ft) 12 m (39 ft) 4,88 m (16 ft) 15 m (49 ft) 6,1 m (20 ft) 20 m (66 ft) 8,14 m (27 ft) Endress+Hauser...
-
Seite 10: Einbau Frei Im Behälter
Stabantenne (FMR53) Ausrichtung • Antenne senkrecht auf die Produktoberfläche ausrichten. • Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwischen den Flanschlöchern) oder der Durchführung. Diese Markierung muss so gut wie möglich zur Tankwand ausgerichtet werden. Endress+Hauser... - Seite 11 Micropilot FMR53, FMR54 HART Montage 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° A0018974 Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen Strichen bestehen. Endress+Hauser...
- Seite 12 Stutzen und dem Geräteflansch Hinweise zum Einschraubgewinde • Beim Einschrauben nur am Sechskant drehen. • Werkzeug: Gabelschlüssel 55 mm • Maximal erlaubtes Drehmoment: • Gewinde PVDF: 35 Nm (26 lbf ft) • Gewinde 316L: 60 Nm (44 lbf ft) Endress+Hauser...
-
Seite 13: Montage Von Plattierten Flanschen
60 … 90 Nm NPS 8" Cl.150 115 … 170 Nm NPS 8" Cl.300 90 … 135 Nm 10K 50A 40 … 60 Nm 10K 80A 25 … 35 Nm 10K 100A 35 … 55 Nm 10K 150A 75 … 115 Nm Endress+Hauser... - Seite 14 Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen Strichen bestehen. Hinweise zum Stutzen Die Hornantenne sollte aus dem Stutzen ragen; evtl. Version mit Antennenverlängerung 100 … 400 mm (4 … 16 in) wählen (Zubehör). Endress+Hauser...
- Seite 15 • Keine Ein- oder Anbauten zwischen der Antenne und dem Tank anbringen, die das Signal reflektieren können. Geeignete Dicke der Tankdecke: Durchstrahlter Stoff PTFE Plexiglas ε Optimale Dicke 16 mm (0,65 in) 17 mm (0,68 in) 16 mm (0,65 in) 14 mm (0,56 in) Endress+Hauser...
-
Seite 16: Behälter Mit Wärmeisolierung
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes- sumformergehäuse drehen: max. 350° 8 mm 8 mm A0032242 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). Endress+Hauser... -
Seite 17: Anzeige Drehen
Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. 5.9.3 Deckel Elektronikraum schliessen 3 mm 2.5 Nm A0021451 Endress+Hauser... -
Seite 18: Elektrischer Anschluss
Klemmenbelegung 2-Draht: 4 … 20 mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4 … 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss 4 … 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm Endress+Hauser... - Seite 19 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz Anschluss 4 … 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm Endress+Hauser...
- Seite 20 Anschluss Stromausgang 2, 4 … 20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Stromausgang 2, 4 … 20 mA: Klemmen 3 und 4, mit integrierten Überspannungsschutz Anschluss Stromausgang 1, 4 … 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspan- nungsschutz Anschlussklemme für Kabelschirm Endress+Hauser...
- Seite 21 Klemmenbelegung 4-Draht: 4 … 20 mA HART (10,4 … 48 V A0036516 10 Klemmenbelegung 4-Draht: 4 … 20 mA HART (10,4 … 48 V Anschluss 4 … 20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm Endress+Hauser...
- Seite 22 Klemmenbelegung 4-Draht: 4 … 20 mA HART (90 … 253 V A0036519 12 Klemmenbelegung 4-Draht: 4 … 20 mAHART (90 … 253 V Anschluss 4 … 20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm Endress+Hauser...
- Seite 23 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten 6.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Endress+Hauser...
-
Seite 24: Versorgungsspannung
3) 4) 5) A: 2-Draht; • Ex-frei 10,4 … 35 V [Ω 4-20mA • Ex nA HART • Ex ic • CSA GP 3) 4) 5) Ex ia / IS 10,4 … 30 V U 0 [V] 10.4 21.4 Endress+Hauser... - Seite 25 Merkmal 010 der Produktstruktur Bei Umgebungstemperaturen T ≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforderlich. Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 3 V. Endress+Hauser...
-
Seite 26: Gerät Anschließen
Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten. ‣ Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren Erdungs- klemme anschließen. Endress+Hauser... - Seite 27 Anschliessen A0036418 16 Maßeinheit: mm (in) Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. Kabelverschraubungen fest anziehen. Endress+Hauser...
-
Seite 28: Steckbare Federkraftklemmen
≤ 3 (0.12) A0013661 17 Maßeinheit: mm (in) Um Kabel wieder aus der Klemme zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem- menlöchern drücken und gleichzeitig das Kabelende aus der Klemme ziehen. Endress+Hauser... - Seite 29 Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. Bedienungsmöglichkeiten Das Gerät kann folgendermaßen bedient werden: • Bedienung über Bedienmenü (Display) • DeviceCare / FieldCare, siehe Betriebsanleitung • SmartBlue (App), Bluetooth (optional), siehe Betriebsanleitung A0033202 18 Download Link Endress+Hauser...
-
Seite 30: Aufbau Und Funktionsweise Des Bedienmenüs
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste; bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser... -
Seite 31: Funktionen
• Tastendruck von 2 s bei Parameter: • Wenn vorhanden: Öffnet den Hilfetext zur Funktion des Parameters. • Bei Text- und Zahleneditor: Kurzer Tastendruck: • Öffnet die gewählte Gruppe. • Führt die gewählte Aktion aus. • Führt die gewählte Aktion aus. Endress+Hauser... -
Seite 32: Kontextmenü Aufrufen
A0037872 Gleichzeitig + drücken. Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü Kontextmenü öffnen. Mit zum gewünschten Menü navigieren. Mit die Auswahl bestätigen. Das gewählte Menü öffnet sich. Endress+Hauser... -
Seite 33: Schreibschutz Aufheben
Geräteparameter, kein kundenspzifischer Freiga- des Geräts aufgebaut. FMR5x, HART becode definiert wurde. Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden, siehe Betriebsan- leitung. BA01150F - Betriebsanleitung, FMR53/FMR54, HART Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache Endress+Hauser... - Seite 34 X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0029420 21 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser...
-
Seite 35: Füllstandmessung Konfigurieren
Beispiel: Kontinuierliche Füllstandüberwachung im oberen Drittel eines Tanks/Silos. Hinweis: Bei Tanks oder Silos mit einem konischen Aus- lauf sollte dieser Parameter nicht angepasst werden, da üblicherweise in solchen Anwendungen ' L eerabgleich' nicht << Tank-/Silohöhe ist. Endress+Hauser... -
Seite 36: Benutzerspezifische Anwendungen
Die Reaktionsgeschwindigkeit des Gerätes wird durch den Parameter Tanktyp voreinge- stellt. Eine erweiterte Einstellung ist im Untermenü Erweitertes Setup möglich. Benutzerspezifische Anwendungen Einstellung der Parameter für benutzerspezifische Anwendungen siehe: BA01150F - Betriebsanleitung, FMR53/FMR54, HART Zusätzlich für das Untermenü Experte: GP01014F - Beschreibung Geräteparameter, FMR5x, HART Endress+Hauser... - Seite 40 *71572903* 71572903 www.addresses.endress.com...
