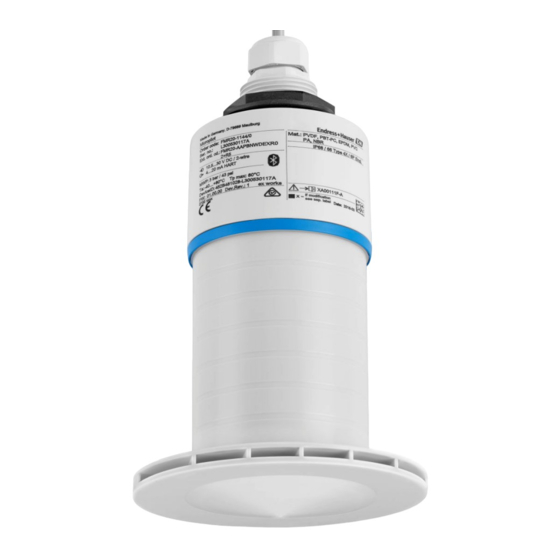

Micropilot FMR20
HART
Freistrahlendes Radar
Füllstandmessung in Flüssigkeiten
Anwendungsbereich
• Schutzart: IP66/68 / NEMA 4X/6P
• Maximaler Messbereich bis zu 20 m (66 ft)
• Prozesstemperatur: –40 ... 80 °C (–40 ... 176 °F)
• Prozessdruck: –1 ... 3 bar (–14 ... 43 psi)
• Genauigkeit: bis zu ± 2 mm (0,08 in)
• Internationale Explosionsschutzzertifikate
Ihre Vorteile
• Füllstandmessung für Flüssigkeiten in Lagertanks, offene Bassins, Pumpen-
schächte und Kanalsysteme
• Radarmessgerät mit Bluetooth® wireless technology und HART Kommunikation
• Einfacher, sicherer und verschlüsselter drahtloser Fernzugriff – ideal für schwer
zugängliche Installationen, selbst im explosionsgefährdeten Bereich
• Inbetriebnahme, Bedienung und Wartung über die kostenlose iOS / Android App
SmartBlue – spart Zeit und reduziert Kosten
• Vollständiges PVDF-Gehäuse - garantiert eine lange Lebensdauer
• Hermetisch dichte Verdrahtung und komplett vergossene Elektronik – verhindern
Wassereintritt und erlauben den Einsatz unter widrigen Umgebungsbedingungen
• Kompaktestes Radarmessgerät seiner Klasse dank innovativem Chipdesign
– einsetzbar selbst unter extrem limitierten Einbaubedingungen
• Radarmessgerät mit bestem Preis-/Leistungsverhältnis
