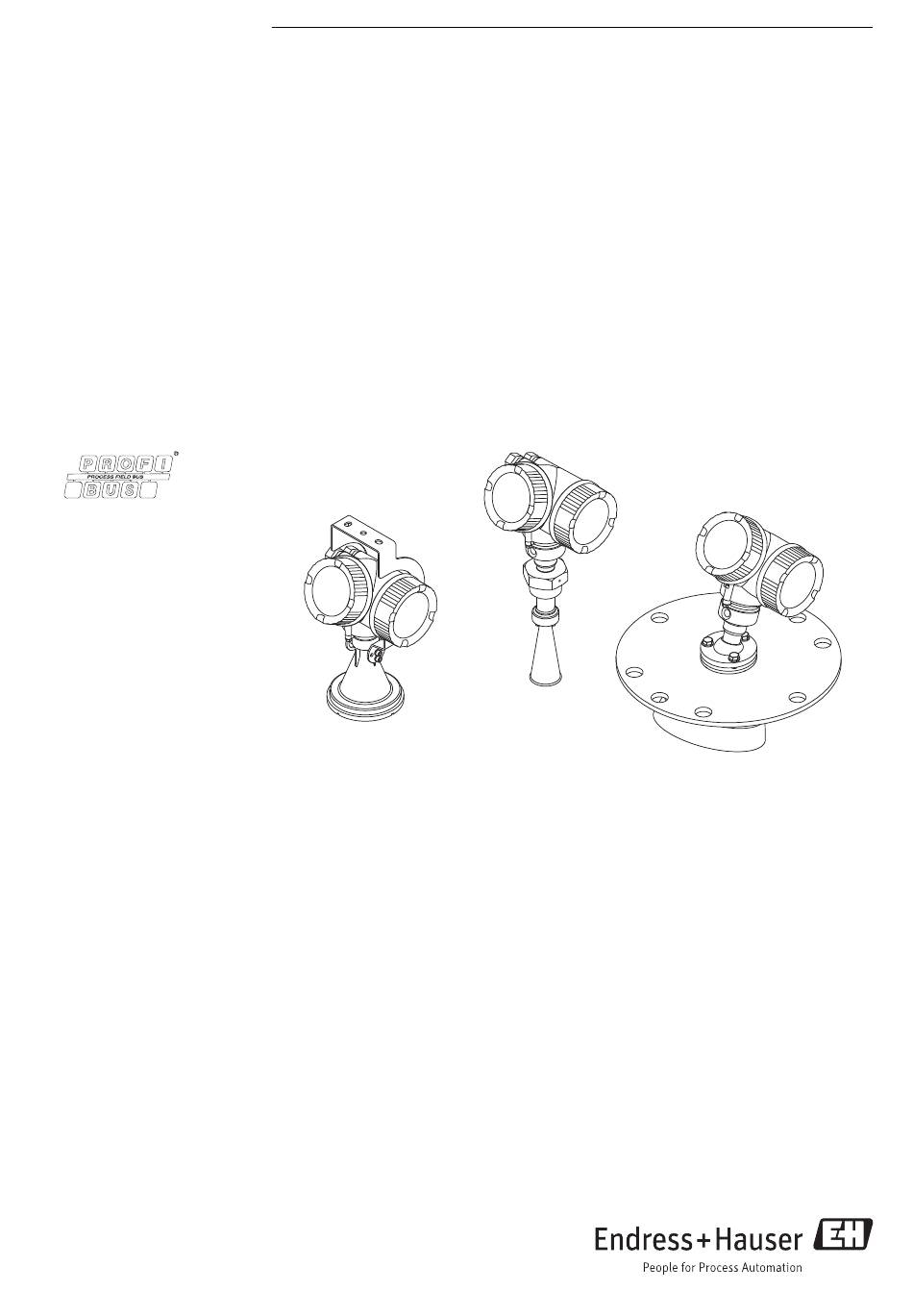

Betriebsanleitung
Micropilot FMR56, FMR57
Füllstand-Radar
Füllstandmessung in Schüttgütern
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR56

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR56

  • Seite 1 Products Solutions Services BA01127F/00/DE/01.13 71217604 Gültig ab Version 01.00.zz Betriebsanleitung Micropilot FMR56, FMR57 Füllstand-Radar Füllstandmessung in Schüttgütern...

  • Seite 3: Inhaltsverzeichnis

    Micropilot FMR56, FMR57 Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise zum Integration in ein PROFIBUS-Netz- Dokument ......4 werk ......61 Dokumentfunktion .

  • Seite 4: Wichtige Hinweise Zum

    Wichtige Hinweise zum Dokument Micropilot FMR56, FMR57 Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 5: Symbole Für Informationstypen

    Micropilot FMR56, FMR57 Wichtige Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 6: Symbole Am Gerät

    über den gesamten Lebenszyklus mit dem Gerät arbeiten und dabei spezi- fische Konfigurationen durchführen. Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload 1.3.1 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
  • Seite 7 Micropilot FMR56, FMR57 Wichtige Hinweise zum Dokument Merkmal 010 Zulassung Verfügbar für Sicherheitshinweise HART Sicherheitshinweise PROFIBUS FOUNDATION Fieldbus ATEX: II 3 G Ex nA IIC T6-T1 Gc • FMR56 XA00679F XA00687F • FMR57 ATEX: II 3 G Ex ic IIC T6-T1 Gc •...
  • Seite 8 Wichtige Hinweise zum Dokument Micropilot FMR56, FMR57 Merkmal 010 ("Zulas- Merkmal 030 ("Anzeige, Bedienung") Ex-Kennzeichnung sung") L oder M IECEx Ex nA [ia Ga] IIC T6 Gc L oder M IECEx Ex ic [ia Ga] IIC T6 Gc L oder M IECEx Ex d [ia] IIC T6 Ga/Gb, IECEx Ex ta [ia Db] IIIC Txx°C Da/Db...

  • Seite 9: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haupt-...

  • Seite 10: Arbeitssicherheit

    Grundlegende Sicherheitshinweise Micropilot FMR56, FMR57 Mögliche Verbrennungsgefahr bei Berührung von Oberflächen! ‣ Bei erhöhter Messstofftemperatur: Berührungsschutz sicherstellen, um Verbrennungen zu vermeiden. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. Betriebssicherheit Verletzungsgefahr! ‣...

  • Seite 11: Produktbeschreibung

    Micropilot FMR56, FMR57 Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR56 A0016791  1 Aufbau des Micropilot FMR56 (26 GHz) Elektronikgehäuse Horn 80/100 mm, PP-plattiert Flansch Montagebügel 3.1.2 Micropilot FMR57 A0016807  2 Aufbau des Micropilot FMR57 (26 GHz) Elektronikgehäuse Einschraubgewinde Hornantenne Flansch Antennenverlängerung...

  • Seite 12: Elektronikgehäuse

    Produktbeschreibung Micropilot FMR56, FMR57 3.1.3 Elektronikgehäuse A0012422  3 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken PROFIBUS ® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland KALREZ ®...

  • Seite 13: Warenannahme Und Produktidenti

    Micropilot FMR56, FMR57 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0016871 A0013696 A0016872 Ware unbeschädigt? Made in Germany, 79689 Maulburg DELIVERY NOTE A0013696...
  • Seite 14 Warenannahme und Produktidentifizierung Micropilot FMR56, FMR57 A0013696 A0014037 Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Doku- mentationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hau- ser-Vertriebsstelle.

  • Seite 15: Produktidentifizierung

    Micropilot FMR56, FMR57 Warenannahme und Produktidentifizierung Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Erweiterter Bestellcode (Extended order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt.
  • Seite 16 Warenannahme und Produktidentifizierung Micropilot FMR56, FMR57 Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angege- ben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzei- gen (Diagnose →...

  • Seite 17: Lagerung, Transport

    Micropilot FMR56, FMR57 Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Antennenhorn kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.

  • Seite 18: Montage

    Montage Micropilot FMR56, FMR57 Montage Einbaubedingungen 6.1.1 Einbaulage • Empfohlener Abstand A Wand - Stut- zenaußenkante: ~ 1/6 des Behälter- durchmessers. Das Gerät sollte aber auf keinen Fall näher als 20 cm (7,87 in) zur Behälterwand montiert werden. Ist die Behälterwand nicht glatt (Well- blech, Schweißnähte, Stoßstellen, ...) ist...

  • Seite 19: Behältereinbauten

    Micropilot FMR56, FMR57 Montage 6.1.2 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben usw.) innerhalb des Strahlenke- gels befinden. Beachten Sie dazu den Abstrahlwinkel (→  23): A0018946 Endress+Hauser...

  • Seite 20: Vermeidung Von Störechos

    Montage Micropilot FMR56, FMR57 6.1.3 Vermeidung von Störechos Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Stö- rechos zu vermeiden: A0016889 6.1.4 Messung in einem Kunststoffbehälter Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z.
  • Seite 21 Micropilot FMR56, FMR57 Montage A0017125 Endress+Hauser...
  • Seite 22 Montage Micropilot FMR56, FMR57 6.1.5 Optimierungsmöglichkeiten • Antennengröße Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos (→  23). • Störechoausblendung Durch die elektronische Ausblendung von Störechos kann die Messung optimiert wer- den. Siehe dazu Parameter Bestätigung Distanz (→  64).
  • Seite 23 Micropilot FMR56, FMR57 Montage 6.1.6 Abstrahlwinkel A0016891  5 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wel- len den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außer- halb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern...
  • Seite 24 Montage Micropilot FMR56, FMR57 FMR57 - Parabolantenne Antennengröße 200 mm (8 in) 250 mm (10 in) Abstrahlwinkel α 4° 3,5° Distanz (D) Kegeldurchmesser W 5 m (16 ft) 0,35 m (1,1 ft) 0,30 m (1 ft) 10 m (33 ft)

  • Seite 25: Messbedingungen

    Micropilot FMR56, FMR57 Montage Messbedingungen • Der Messbereichsanfang ist dort, wo der Strahl auf den Boden trifft. Insbesondere bei konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden. Durch Verwendung einer Ausrichtvorrichtung kann der max. Messbereich in solchen Anwendungen vergrößert werden (→  33).

  • Seite 26: Einbau Frei Im Behälter

    Montage Micropilot FMR56, FMR57 Einbau frei im Behälter 6.3.1 Hornantenne mit Überwurfflansch (FMR56) Ausrichtung Bei Vewendung des Micropilot mit Übewurfflansch in explosionsgefährdeten Berei- chen alle Angaben in den zugehörigen Sicherheitshinweisen (XA) beachten. • Antenne senkrecht auf die Produktoberfläche ausrichten. Optional kann hierzu eine verstellbare Flanschdichtung verwendet werden, welche als Zubehör erhältlich ist (siehe Technische Information BA01048F, Kapitel "Zubehör").
  • Seite 27 Micropilot FMR56, FMR57 Montage 6.3.2 Hornantenne mit Montagebügel (FMR56) A0016865  7 Montage der Hornantenne mit Montagebügel (FMR50/FMR56) Antenne mit dem Montagebügel senkrecht auf die Produktoberfläche ausrichten. HINWEIS Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden. Gefahr elektrostatischer Aufladung.
  • Seite 28 Stutzenhöhe und -durchmesser bei Hornantenne (FMR57) Antennengröße 80 mm (3 in) 100 mm (4 in) 75 mm (2,95 in) 95 mm (3,74 in) < 260 mm (10,2 in) < 480 mm (18,9 in) ohne Antennenverlängerung Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. Endress+Hauser...
  • Seite 29 Micropilot FMR56, FMR57 Montage Hinweise zum Einschraubgewinde • Beim Einschrauben nur am Sechskant drehen. • Werkzeug: Gabelschlüssel 60 mm • Maximal erlaubtes Drehmoment: 60 Nm (44 lbf ft) Endress+Hauser...
  • Seite 30 Montage Micropilot FMR56, FMR57 6.3.4 Parabolantenne (FMR57) Ausrichtung Idealerweise sollte die Parabolantenne senkrecht eingebaut werden. Zur Vermeidung von Störreflexionen oder zur optimalen Ausrichtung im Behälter kann der Micropilot mit optionaler Ausrichtvorrichtung um 15° in alle Richtungen geschwenkt werden (→  33).
  • Seite 31 Micropilot FMR56, FMR57 Montage Beispiel für den Einbau mit kleinem Flansch Wenn der Flansch kleiner ist als der Parabolreflektor, gibt es folgende Einbaumöglichkei- ten: • Standardeinbau (→  31) Der Parabolreflektor muss dazu demontiert werden (→  32). • Einbau mit schwenkbarem Flansch (→  31) Standardeinbau øD...
  • Seite 32 Montage Micropilot FMR56, FMR57 Demontage des Parabolreflektors Der Parabolreflektor kann für den Einbau in Stutzen demontiert werden: A0018877 Parabolreflektor 4 Schrauben; Anzugsdrehmoment: 3 Nm (2,2 lbf ft) Endress+Hauser...

  • Seite 33: Ausrichtvorrichtung Für Fmr57

    Micropilot FMR56, FMR57 Montage 6.3.5 Ausrichtvorrichtung für FMR57 Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von bis zu 15° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, den Radarstrahl optimal auf das Schüttgut auszurichten. Produktstruktur: Merkmal 100 "Prozessanschluss", Ausprägungen XCJ, XEJ, XFJ A0016931 ...
  • Seite 34 Montage Micropilot FMR56, FMR57 6.3.6 Integrierter Spülluftanschluss für FMR57 Bei Anwendungen mit starker Staubentwicklung kann durch den integrierten Spülluftan- schluss ein Zusetzen der Antenne vermieden werden. Empfohlen wird ein gepulster Betrieb. A0016932  11 Micropilot FMR57 mit Spülluftanschluss Spülluftanschluss NPT¼ oder G¼...

  • Seite 35: Behälter Mit Wärmeisolierung

    Micropilot FMR56, FMR57 Montage Behälter mit Wärmeisolierung A0019142 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit ein- zubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.

  • Seite 36: Anzeigemodul Drehen

    Montage Micropilot FMR56, FMR57 Anzeigemodul drehen 3 mm A0013905 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs- sel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.

  • Seite 37: Elektrischer Anschluss

    Micropilot FMR56, FMR57 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Kabelspezifikation • Mindestquerschnitt: Siehe Klemmenspezifikation in der Technischen Information des Geräts. • Bei Umgebungstemperatur T ≥60 °C (140 °F): Kabel für Temperaturen T +20 K verwen- den. PROFIBUS Verdrilltes, abgeschirmtes Zweiaderkabel verwenden, vozugsweise Kabeltyp A.

  • Seite 38: Klemmenbelegung

    Elektrischer Anschluss Micropilot FMR56, FMR57 7.1.2 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0011341  12 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten (→  37) Anschlussklemmen Schaltausgang (Open Collector) Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus Anschlussklemme für Potenzialausgleichsleitung...
  • Seite 39 Micropilot FMR56, FMR57 Elektrischer Anschluss Beispiele zum Anschluss des Schaltausgangs A0015909 A0015910  13 Anschluss eines Relais  14 Anschluss an einen Digitaleingang Pull-up-Widerstand Geeignete Relais (Beispiele): Schalteingang • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut- schienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-...
  • Seite 40 Elektrischer Anschluss Micropilot FMR56, FMR57 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...

  • Seite 41: Versorgungsspannung

    Micropilot FMR56, FMR57 Elektrischer Anschluss 7.1.4 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang (in Vor- • Ex-frei 9…32 V bereitung) • Ex nA G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA(ia) • Ex ic •...

  • Seite 42: Integrierter Überspannungsschutz

    Elektrischer Anschluss Micropilot FMR56, FMR57 7.1.5 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 μs) erfordert: Überspannungsschutz durch integriertes oder externes Über- spannungsschutz-Modul sicherstellen.

  • Seite 43: Messgerät Anschließen

    Micropilot FMR56, FMR57 Elektrischer Anschluss Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
  • Seite 44 Elektrischer Anschluss Micropilot FMR56, FMR57 A0013837 Kabel gemäß Klemmenbelegung anschließen (→  38). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. 9. Deckel des Anschlussraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;...

  • Seite 45: Anschlusskontrolle

    Micropilot FMR56, FMR57 Elektrischer Anschluss Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (→...

  • Seite 46: Bedienmöglichkeiten

    Bedienmöglichkeiten Micropilot FMR56, FMR57 Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" (in Vorbereitung) A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137 ...

  • Seite 47: Fernbedienung

    ENDRESS + HAUSER PROFIBUS PA A0015775 Segmentkoppler Computer mit Profiboard/Proficard und Bedientool (z.B. FieldCare) SPS (Speicherprogrammierbare Steuerung) Messumformer Weitere Funktionen (Ventile etc.) Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" Endress+Hauser...

  • Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienmöglichkeiten Micropilot FMR56, FMR57 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Language Legt die Bediensprache der Vor-Ort-Anzeige fest Setup Parameter 1 Nach Einstellung dieser Parameter sollte die Messung in der Regel vollständig parametriert Parameter N sein.

  • Seite 49: Schreibschutz Via Freigabecode

    Micropilot FMR56, FMR57 Bedienmöglichkeiten wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff (→  49). Zugriffsrechte auf Parameter Anwenderrolle Lesezugriff Schreibzugriff Ohne Freigabecode Mit Freigabecode Ohne Freigabecode Mit Freigabecode (ab Werk) (ab Werk) Bediener    Instandhalter ...

  • Seite 50: Schreibschutz Aufheben Via Freigabecode

    Bedienmöglichkeiten Micropilot FMR56, FMR57 8.2.4 Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar (→  49). Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des gerätes- pezifischen Freigabecodes aufgehoben werden.

  • Seite 51: Schreibschutz Via Verriegelungsschalter

    Micropilot FMR56, FMR57 Bedienmöglichkeiten 8.2.6 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Schreibschutz via gerätespezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf den Parameter Kontrast Anzeige - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Kontrast Anzeige): Weder via Vor-Ort-Anzeige noch über CDI-Schnittstelle oder Bus-Pro-...

  • Seite 52: Tastenverriegelung Ein- Und Ausschalten

    Bedienmöglichkeiten Micropilot FMR56, FMR57 8.2.7 Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Mess- wertanzeige können abgelesen werden.

  • Seite 53: Anzeige- Und Bedienmodul

    Micropilot FMR56, FMR57 Bedienmöglichkeiten Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  16 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...
  • Seite 54 Bedienmöglichkeiten Micropilot FMR56, FMR57 Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 55 Micropilot FMR56, FMR57 Bedienmöglichkeiten Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert.

  • Seite 56: Bedienelemente

    Bedienmöglichkeiten Micropilot FMR56, FMR57 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Text- und Zahleneditor A0013969 Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.

  • Seite 57: Zahlen Und Text Eingeben

    Micropilot FMR56, FMR57 Bedienmöglichkeiten 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 …...
  • Seite 58 Bedienmöglichkeiten Micropilot FMR56, FMR57 Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.
  • Seite 59 Micropilot FMR56, FMR57 Bedienmöglichkeiten Textkorrektur-Symbole unter A0013990 A0013991 A0013989 A0013988 Löscht alle eingegebenen Verschiebt die Eingabepo- Verschiebt die Eingabepo- Löscht ein Zeichen links Zeichen. sition um eine Stelle nach sition um eine Stelle nach neben der Eingabeposi- links. rechts. tion.

  • Seite 60: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Micropilot FMR56, FMR57 8.3.4 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014274 Endress+Hauser...

  • Seite 61: Integration In Ein Profibus-Netzwerk

    Micropilot FMR56, FMR57 Integration in ein PROFIBUS-Netzwerk Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1559 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Geräteadresse einstellen A0015686  17 Adressschalter im Anschlussklemmenraum 9.2.1...
  • Seite 62 Integration in ein PROFIBUS-Netzwerk Micropilot FMR56, FMR57 2. Das Gerät führt automatisch einen Neustart durch und meldet sich mit der aktuellen Adresse (Werkeinstellung: 126). 3. Adresse über das Bedienmenü einstellen: Setup → Geräteadresse A0015903  19 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "ON"; die Adresse wird im Bedienmenü...

  • Seite 63: Inbetriebnahme

    Micropilot FMR56, FMR57 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (→  36) • Checkliste "Anschlusskontrolle" (→  45) 10.2 Bediensprache einstellen...

  • Seite 64: Füllstandmessung Konfigurieren

    Inbetriebnahme Micropilot FMR56, FMR57 10.3 Füllstandmessung konfigurieren 100% A0016934 1. Setup → Tag description (→  89)  Messstellenbezeichnung eingeben. 2. Setup → Geräteadresse (→  89)  Busadresse des Geräts eingeben (nur bei Software-Adressierung). 3. Setup → Längeneinheit (→  90) ...
  • Seite 65 Micropilot FMR56, FMR57 Inbetriebnahme 13. Setup → Erweitert. Setup →Füllstand → Füllstandeinheit (→  101)  Füllstandeinheit wählen: %, m, mm, ft, in (Werkeinstellung: %) Es wird empfohlen, auf jeden Fall die maximale Befüll- und Entleergeschwindigkeit auf den Prozess angepasst einzustellen.

  • Seite 66: Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Micropilot FMR56, FMR57 10.4 Vor-Ort-Anzeige konfigurieren 10.4.1 Werkseinstellung der Vor-Ort-Anzeige Parameter Werkeinstellung Format Anzeige 1 Wert groß 1. Anzeigewert Füllstand linearisiert 2. Anzeigewert Keine 3. Anzeigewert Keine 4. Anzeigewert Keine 10.4.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Menüs angepasst werden: Setup →...

  • Seite 67: Diagnose Und Störungsbehebung

    Micropilot FMR56, FMR57 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebung 11.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung liegt nicht an. Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
  • Seite 68 Diagnose und Störungsbehebung Micropilot FMR56, FMR57 Fehler Mögliche Ursache Behebung Beim Befüllen/Entleeren Signal wird geschwächt /z.B durch • Störechoausblendung durchführen oder während der Messung Fluidisierung der Oberfläche, (Setup → Ausblendung). springt der Messwert spora- extreme Staubentwicklung, ...) - zeit- • Integrationszeit erhöhen (Experte →...

  • Seite 69: Diagnoseinformation Auf Vor-Ort-Anzeige

    Micropilot FMR56, FMR57 Diagnose und Störungsbehebung 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 70 Diagnose und Störungsbehebung Micropilot FMR56, FMR57 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ↓...

  • Seite 71: Behebungsmaßnahmen Aufrufen

    Micropilot FMR56, FMR57 Diagnose und Störungsbehebung 11.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 72: Diagnoseliste

    Diagnose und Störungsbehebung Micropilot FMR56, FMR57 • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) Behebungsmaßnahmen aufrufen 1. Zu Menü "Diagnose" navigieren.  Im Parameter "Aktuelle Diagnose" wird das Diagnoseereignis mit Ereignistext angezeigt. 2. Rechts im Anzeigebereich über Parameter "Aktuelle Diagnose" mit dem Cursor fahren.
  • Seite 73 Micropilot FMR56, FMR57 Diagnose und Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F261 Elektronikmodule 1. Gerät neu starten Alarm 2. Elektronikmodule prüfen I/O-Modul oder Hauptelektronik tauschen F262 Modulverbindung 1. Modulverbindungen prüfen Alarm 2. Elektronikmodule tauschen F270 Hauptelektronik-Feh- Hauptelektronikmodul tauschen Alarm F271 Hauptelektronik-Feh- 1.

  • Seite 74: Ereignis-Logbuch

    Diagnose und Störungsbehebung Micropilot FMR56, FMR57 11.5.4 Prozessfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F801 Energie zu niedrig Spannung erhöhen Warnung M803 Schleifenstrom 1. Verkabelung prüfen Alarm 2. I/O-Modul tauschen F825 Betriebstemperatur 1. Umgebungstemperatur prüfen Alarm 2. Prozesstemperatur S825 Betriebstemperatur 1. Umgebungstemperatur prüfen Warnung 2.

  • Seite 75: Ereignis-Logbuch Filtern

    Micropilot FMR56, FMR57 Diagnose und Störungsbehebung  Die Meldung zu den Behebungsmaßnahmen des ausgwählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. 11.6.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü...

  • Seite 76: Firmware-Historie

    Diagnose und Störungsbehebung Micropilot FMR56, FMR57 11.7 Firmware-Historie Datum Firm- Modifikationen Dokumentation (FMR56/FMR57, PROFIBUS PA) ware- CD-ROM Betriebsanleitung Beschreibung Gerä- Technische Information Version teparameter 04.2013 01.00.zz Original-Software CD00521F/00/ BA01127F/00/DE/ GP01018F/00/DE/ TI01042F/00/DE/02.13 A2/02.13 01.13 01.13 Über die Produktstruktur kann die Firmware-Version explizit bestellt werden. Hiermit lässt sich sicherstellen, dass die Firmware-Version mit einer geplanten oder in Betrieb...

  • Seite 77: Wartung

    Micropilot FMR56, FMR57 Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 12.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 12.2 Dichtungen Die Prozessdichtungen des Messaufnehmers (am Prozessanschluss) sollten periodisch aus- getauscht werden, inbesondere bei der Verwendung von Formdichtungen (aseptische Aus- führung)! Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der...

  • Seite 78: Reparatur

    Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.

  • Seite 79: Ersatzteile

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress...

  • Seite 80: Zubehör

    Zubehör Micropilot FMR56, FMR57 Zubehör 14.1 Gerätespezifisches Zubehör Zubehör Beschreibung Wetterschutzhaube mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
  • Seite 81 Micropilot FMR56, FMR57 Zubehör Zubehör Beschreibung Verstellbare Flanschdich- tung für FMR50/FMR56 ød øD A0018871 UNI Überwurfflansch Verstellbare Flanschdichtung Stutzen Die Materialeigenschaften und Prozessbedingungen der verstellbaren Flanschdichtung müssen mit den Eigenschaf- ten (Temperatur, Druck, Beständigkeit) des Prozesses abgestimmt sein. Verstellbare Flanschdichtung...
  • Seite 82 Zubehör Micropilot FMR56, FMR57 Zubehör Beschreibung Montagebügel für Wand- oder Deckenmontage von FMR50/FMR56 205 (8.07) mm (in) A0017746  23 Montagebügel für FMR50/FMR56 mit Hornantenne Deckenmontage Wandmontage Werkstoff – Montagebügel: 304 (1.4301) – Schrauben: A2 – Nordlock-Scheiben: A4 Zubehör Beschreibung...
  • Seite 83 Micropilot FMR56, FMR57 Zubehör Zubehör Beschreibung Hornschutz für Hornan- tenne 80 mm (3 in) 237 (9.33) ³ DN100 mm (in) A0019143 Für Einzelheiten siehe die Montageanleitung SD01084F. Prozessbedingungen • Maximaler Behäterdruck: 0,5 bar (7,252 psi) • Maximale Prozesstemperatur: 130 °C (266 °F) Explosionsgefahr Elektrostatische Aufladung des Hornschutzes vermeiden.

  • Seite 84: Kommunikationsspezifisches Zubehör

    Zubehör Micropilot FMR56, FMR57 14.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI00405C 14.3 Servicespezifisches Zubehör Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser.

  • Seite 85: Übersicht Bedienmenü

    Micropilot FMR56, FMR57 Übersicht Bedienmenü Übersicht Bedienmenü Language (→  89) Setup → Messstellenbezeichnung (→  89) Geräteadresse (→  89) Längeneinheit (→  90) Behältertyp (→  90) Max. Befüllgeschwindigkeit Feststoff (→  90) Max. Entleergeschwindigkeit Feststoff (→  91) Abgleich Leer (→...
  • Seite 86 Übersicht Bedienmenü Micropilot FMR56, FMR57 Zwischenhöhe (→  106) Tabellenmodus (→  107) Tabellen Nummer (→  107) Füllstand (→  107) Kundenwert (→  108) Tabelle aktivieren (→  108) Setup → Erweitert. Setup → Sicherheitseinstellungen → Ausgang bei Echoverlust (→...
  • Seite 87 Micropilot FMR56, FMR57 Übersicht Bedienmenü Trennzeichen (→  121) Zahlenformat (→  122) Nachkommastellen Menü (→  122) Hintergrundbeleuchtung (→  122) Kontrast Anzeige (→  123) Setup → Erweitert. Setup → Datensicherung Anzeige → Betriebszeit (→  124) Letzte Datensicherung (→...
  • Seite 88 Übersicht Bedienmenü Micropilot FMR56, FMR57 Klemmenspannung 1 (→  136) Schaltzustand (→  115) Elektroniktemperatur (→  136) Diagnose → Analog inputs Analog input 1...6 → Channel (→  98) Out value (→  136) Out status (→  137) Out status HEX (→...

  • Seite 89: Beschreibung Der

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Beschreibung der Geräteparameter • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (Schreibschutz via Freigabecode) (→...
  • Seite 90 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Längeneinheit Navigation Setup → Längeneinheit Beschreibung Längeneinheit der Distanzberechnung Optionen • mm • m • ft • in Werkseinstellung Behältertyp Navigation Setup → Behältertyp Beschreibung Festlegung des Behältertyps Optionen • Bunker / Halde • Puffersilo (schnell) •...

  • Seite 91: Zusätzliche Information

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Zusätzliche Information Es wird empfohlen, auf jeden Fall die maximale Befüllgeschwindigkeit auf den Prozess angepasst einzustellen. Max. Entleergeschwindigkeit Feststoff Navigation Setup → Max. Entleergeschwindigkeit Feststoff Voraussetzung Medientyp = Feststoff Beschreibung Maximal zu erwartende Entleergeschwindigkeit wählen Optionen •...
  • Seite 92 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Der Leerabgleich E ist der Abstand zwischen dem Referenzpunkt der Messung (Unterkante des Flansches beziehungsweise des Ein- schraubstückes) und dem minimalen Füllstand (0%). A0019488 Abgleich Voll Navigation Setup → Abgleich Voll Beschreibung Spanne: max.
  • Seite 93 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Beschreibung Zeigt den gemessenen Füllstand L (vor Lineari- sierung) A0019484 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet (→  101). Distanz Navigation Setup → Distanz Beschreibung Zeigt die gemessene Distanz D vom Referenz- punkt (Unterkante des Flansches beziehungs- weise Einschraubstückes) zum Füllstand...
  • Seite 94 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Im Falle eines Echoverlusts (Kein Signal) generiert das Gerät folgende Fehlermeldung: • F941, wenn im Parameter Ausgang Echoverlust (→  109) die Option Alarm gewählt wurde. • S941, wenn im Parameter Ausgang Echoverlust (→  109) eine andere Option gewählt wurde.
  • Seite 95 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 16.1.1 Die Sequenz "Ausblendung" Bestätigung Distanz Navigation Setup → Ausblendung → Bestätig. Dist. Beschreibung Prüfen Sie, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest.

  • Seite 96: Werkseinstellung

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Prüfen Sie, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auf der Vor-Ort-Anzeige wird als Referenz die gemessene Distanz zusammen mit die- sem Parameter angezeigt.

  • Seite 97: Aufnahme Ausblendung

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Zusätzliche Information Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufgenommen werden soll. Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unterkante des Mon- tageflansches oder Einschraubstücks. Auf der Vor-Ort-Anzeige wird als Referenz der Parameter Aktuelle Ausblendung zusam- men mit diesem Parameter angezeigt.
  • Seite 98 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 16.1.2 Untermenü "Analog inputs → Analog input 1...6" Mit den Untermenüs Analog input 1 ... Analog input 6 werden die AI-Blöcke des Geräts parametriert. Die AI-Blöcke dienen zur Übertragung der Messwerte auf den Bus.
  • Seite 99 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Werkseinstellung Fail safe value Navigation Setup → Analog inputs → Analog input 1...6 → Fail safe value Voraussetzung Nur sichtbar bei Fail safe type = Fail safe value. Beschreibung Legt den Ausgabewert des AI-Blocks im Fehlerfall fest.
  • Seite 100 Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Untermenü "Füllstand"...

  • Seite 101: Füllstandeinheit

    • DK > 15 Werkseinstellung Unbekannt Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.endress.com) heruntergeladen werden kann. Erweiterte Prozessbedingung Navigation Setup → Erw. Setup → Füllstand → Erw. Prozessbed.
  • Seite 102 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Blockdistanz Navigation Setup → Erw. Setup → Füllstand → Blockdistanz Setup → Erw. Setup → Sicherheitseinstellungen → Blockdistanz Beschreibung Bereich, in dem keine Messung möglich ist. Eingabe 0…200 m (0…656 ft) Werkseinstellung Antennenlänge + 400 mm (15,7 in) Zusätzliche Information...

  • Seite 103: Beschreibung

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Navigation Setup → Erw. Setup → Füllstand → Tank/Silo Höhe Beschreibung Gesamthöhe des Tanks/Silos, gemessen vom Prozessanschluss Eingabe –999,999…+999,999 m (–3 280…+3 280 ft) Werkseinstellung Abgleich Leer Zusätzliche Information Sollte der eingestellte Messbereich (Abgleich Leer) stark von der Tank-/Silohöhe abwei- chen, so wird empfohlen, die Tank-/Silohöhe einzugeben.
  • Seite 104 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Untermenü "Linearisierung" Linearisierungsart Navigation Setup → Erw. Setup → Linearisierung → Linearisier. Art Beschreibung Festlegung der Linearisierungsart Optionen • Keine Der Füllstand wird ohne Umrechnung in der 100% Füllstandeinheit ausgegeben. • Linear (A) • Tabelle (B) •...
  • Seite 105 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Beschreibung Wahl der Einheit für den linearisierten Wert Optionen • Free text • t • lb • ton • kg • impGal • UsGal • ft • cm • dm • m • hl •...

  • Seite 106: Zwischenhöhe (→  106)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Eingabe -50000 ... +50000 Werkseinstellung Durchmesser Navigation Setup → Erw. Setup → Linearisierung → Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ...

  • Seite 107: Tabellenmodus (→  107)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Tabellenmodus Navigation Setup → Erw. Setup → Linearisierung → Tabellenmodus Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Optionen • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...

  • Seite 108: Kundenwert (→  108)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Angabe bzw. Anzeige des (unlinearisierten) Füllstandes für den jeweiligen Tabellenpunkt Eingabe Abhängig vom parametrierten Füllstandbereich, siehe Parameter Abgleich Leer (→  91) und Abgleich Voll (→  92).

  • Seite 109: Ausgang Bei Echoverlust (→  109)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Untermenü "Sicherheitseinstellungen" Ausgang bei Echoverlust Navigation Setup → Erw. Setup → Sicherh.einst. → Ausgang bei Echoverl. Beschreibung Festlegung des Ausgangssignals bei Echoverlust Optionen • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten.

  • Seite 110: Blockdistanz (→  102)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Beschreibung Festlegung der Rampensteigung bei Echover- lust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusätzliche Information • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/min) •...

  • Seite 111: Funktion Schaltausgang (→  111)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Sequenz "WHG-Bestätigung" Die Sequenz "WHG-Bestätigung" ist nur bei Geräten mit WHG-Zulassung vorhanden (Merkmal 590: "Weitere Zulassung", Ausprägung LC: "WHG Überfüllsicherung" ), solange sie sich nicht im WHG-verriegelten Zustand befinden. Die Sequenz "WHG-Bestätigung" wird benötigt, um das Gerät in den WHG-verriegelten Zustand zu bringen.

  • Seite 112: Zuordnung Grenzwert (→  112)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Beschreibung Gerätestatus für Schaltausgang wählen Optionen • Aus • Digitalausgang Erweitert. Diagnose 1 • Digitalausgang Erweitert. Diagnose 2 • Digitalausgang 1 • Digitalausgang 2 • Digitalausgang 3 • Digitalausgang 4 Werkseinstellung Zuordnung Grenzwert Navigation Setup →...
  • Seite 113 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Navigation Setup → Erweitert. Setup → Schaltausgang → Einschaltpunkt/Ausschaltpunkt Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ≠ Aus. Beschreibung Legt Ein- und Ausschaltpunkt für den Grenzwertausgang fest. Eingabe Abhängig von der gewählen Messgröße (Parameter Zuordnung Grenzwert) Werkseinstellung Abhängig von der gewählen Messgröße (Parameter Zuordnung Grenzwert)

  • Seite 114: Einschaltverzögerung (→  114)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage dieser beiden Schaltpunkte. Einschaltpunkt > Ausschaltpunkt: Der Ausgang wird geschlossen, wenn der Messwert über den Einschaltpunkt steigt. Der Ausgang wird geöffnet, wenn der Messwert unter den Ausschaltpunkt sinkt.

  • Seite 115: Ausschaltverzögerung (→  115)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ≠ Aus. Beschreibung Legt die Verzögerung für das Einschalten des Ausgangs fest. Eingabe 0…100 s Werkseinstellung Ausschaltverzögerung Navigation Setup → Erweitert. Setup → Schaltausgang → Ausschaltverzögerung Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ≠...

  • Seite 116: Invertiertes Ausgangssignal (→  116)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Invertiertes Ausgangssignal Navigation Setup → Erweitert. Setup → Schaltausgang → Invertiertes Ausgangssignal Beschreibung Ermöglicht Invertierung des Schaltverhaltens Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert.

  • Seite 117: Language (→  89)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzei- gemodul angeschlossen ist. Language (→  89) Format Anzeige Navigation Setup → Erweitert. Setup → Anzeige → Format Anzeige Beschreibung Darstellung der Messwerte für Vor-Ort-Anzeige wählen...
  • Seite 118 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information 1 Wert groß 4841.000  A0019963 Bargraph + 1 Wert  93.5 %  159.0 A0019964 2 Werte  93.5  159.0 A0019965 Wert groß + 2 Werte  159.0 mm Â...

  • Seite 119: Anzeigewert (→  119)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 1. Anzeigewert 2. Anzeigewert 3. Anzeigewert 4. Anzeigewert Navigation Setup → Erweitert. Setup → Anzeige → 1./2./3./4. Anzeigewert Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Optionen • Keine • Füllstand linearisiert • Distanz •...

  • Seite 120: Intervall Anzeige (→  120)

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Gerätes. Intervall Anzeige Navigation Setup → Erweitert. Setup → Anzeige → Intervall Anz. Beschreibung Anzeigedauer von Messwerten auf Anzeige einstellen, wenn diese alternierend angezeigt werden.

  • Seite 121: Kopfzeilentext (→  121)

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Zusätzliche Information XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Messstellenbezeichnung Wird in Parameter Messstellenbezeichnung definiert (→  89). Freitext Wird in Parameter Kopfzeilentext definiert (→  121). Kopfzeilentext Navigation Setup → Erweitertes Setup → Anzeige → Kopfzeilentext Voraussetzung In Parameter Kopfzeile ist die Option Freitext ausgewählt (→...
  • Seite 122 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zahlenformat Navigation Setup → Erweitert. Setup → Anzeige → Zahlenformat Beschreibung Zahlenformat für die Messwertdarstellung wählen Optionen • Dezimal • ft-in-1/16" (gilt nur für Längeneinheiten) Werkseinstellung Dezimal Nachkommastellen Menü Navigation Setup → Erweitert. Setup → Anzeige → Nachkomma Menü...

  • Seite 123: Kontrast Anzeige

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Zusätzliche Information Unabhängig von der Einstellung in diesem Parameter kann die Hintergrundbeleuchtung bei zu geringer Versorgungsspannung gegebenenfalls automatisch durch das Gerät abge- schaltet werden. Kontrast Anzeige Navigation Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige...
  • Seite 124 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Untermenü "Datensicherung Anzeigemodul" Das Untermenü Datensicherung Anzeigemodul ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 125 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
  • Seite 126 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Anzeige • Einstellungen identisch Die aktuelle Gerätekonfiguration des HistoROM stimmt mit ihrer Sicherungskopie im Anzeigemodul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration des HistoROM stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein. • Datensicherung fehlt Von der Gerätekonfiguration des HistoROM existiert keine Sicherungskopie im Anzeige-...
  • Seite 127 änderbar, wenn in Parameter Setup → Erweitert. Setup → Freigabcode eingeben der Freigabecode eingegeben wird (→  100) Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Bei Bedienung über Display: Der neue Freigabecode ist erst gültig, nachdem er in Frei- gabecode bestätigen wiederholt wurde und anschließend auf die Hauptmesswert-...
  • Seite 128 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Weitere Parameter Gerät zurücksetzen Navigation Setup → Erweitert. Setup → Administration → Gerät rücksetzen Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen definierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.

  • Seite 129: Menü "Diagnose

    Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 16.2 Menü "Diagnose" Aktuelle Diagnose Navigation Diagnose → Akt. Diagnose Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleich- zeitig auftreten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 130 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Betriebszeit (→  124) Endress+Hauser...
  • Seite 131 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 16.2.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 132 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 16.2.2 Untermenü "Ereignis-Logbuch" Im Untermenü "Ereignis-Logbuch" werden zurückliegende Diagnosemeldungen angezeigt. Filteroptionen Navigation Diagnose → Ereignis-Logbuch → Filteroptionen Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste ange- zeigt werden. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = mainte-...
  • Seite 133 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Zusätzliche Information Anzeige Beispiel 1 zum Anzeigeformat: I 1091 24d12h13m00s Konfiguration geändert Beispiel 2 zum Anzeigeformat: S441 01d4h12min30s Stromausgang 1 HistoROM Ein HistoROM ist ein "nichtflüchtiger" Gerätespeicher in Form eines EEPROM. Endress+Hauser...
  • Seite 134 Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 135 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Navigation Diagnose → Geräteinfo → Bestellcode Beschreibung Anzeige des Bestellcodes des Geräts. Er befindet sich auch auf dem Typenschild. Der Code entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.

  • Seite 136: Elektroniktemperatur

    Beschreibung der Geräteparameter Micropilot FMR56, FMR57 16.2.4 Untermenü "Messwerte" Distanz (→  93) Füllstand linearisiert Navigation Diagnose → Messwerte → Füllst. linearis. Beschreibung Anzeige des linearisierten Füllstands Zusätzliche Information Zur Anzeige wird die gewählte Einheit nach Linearisierung verwendet (→  104).
  • Seite 137 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Out status Navigation Diagnose → Analog inputs → Analog input 1...6 → Out status Beschreibung Zeigt den Status des Ausgangswertes des AI-Blocks. Anzeige • Good • Uncertain • Bad Zusätzliche Information Zur Bedeutung der Status siehe BA00034S, "PROFIBUS DP/PA - Leitfaden zur Projektie- rung und Inbetriebnahme"...
  • Seite 138 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 16.2.6 Untermenü "Messwertspeicher" Das Menü wird nur angezeigt, wenn im Gerät die erweiterter Funktion des HistoROM freigeschaltet ist. Zuordnung 1. Kanal Zuordnung 2. Kanal Zuordnung 3. Kanal Zuordnung 4. Kanal Navigation Diagnose → Messwertspeicher → Zuord. 1. Kanal Diagnose →...
  • Seite 139 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter Beschreibung Definition des Speicherintervalls t für die Messwertspeicherung. Dieses bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Datenspeicher und somit die maximale speicherbare Prozesszeit T • Bei Nutzung von 1 Speicherkanal: T = 500 ⋅ t •...
  • Seite 140 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Beschreibung Anzeige des Messwertverlaufs für den Speicherkanal in Form eines Diagramms. A0013859 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
  • Seite 141 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 16.2.7 Untermenü "Simulation" Zuordnung Prozessgröße Navigation Diagnose → Simulation → Zuord. Prozessgr Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt.
  • Seite 142 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Zusätzliche Information Die Simulation des Schaltausgangs kann auch direkt unter Setup → Erweitert. Setup → Schaltausgang → Funktion Schaltausgang durch Wahl der Option An oder Aus durchge- führt werden. Schaltzustand Navigation Diagnose → Simulation → Schaltzustand Voraussetzung Nur sichtbar für Simulation Schaltausgang = An.
  • Seite 143 Micropilot FMR56, FMR57 Beschreibung der Geräteparameter 16.2.8 Untermenü "Gerätetest" Start Gerätetest Navigation Diagnose → Gerätetest → Start Gerätetest Beschreibung Start eines Gerätetests. Optionen • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
  • Seite 144 Beschreibung der Geräteparameter Micropilot FMR56, FMR57 Navigation Diagnose → Gerätetest → Füllstandsignal Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...

  • Seite 145: Stichwortverzeichnis

    Micropilot FMR56, FMR57 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 1. Anzeigewert (Parameter) ....119 CE-Zeichen ....... . 10 1.
  • Seite 146 Stichwortverzeichnis Micropilot FMR56, FMR57 Ereignistext ....... 70 Ereignisverhalten Intervall Anzeige (Parameter) ....120 Erläuterung .
  • Seite 147 Micropilot FMR56, FMR57 Stichwortverzeichnis Reinigung ....... . . 77 Wert bei Echoverlust (Parameter) ....109 Reparaturkonzept .
  • Seite 148 www.addresses.endress.com...

Diese Anleitung auch für:

Micropilot fmr57Micropilot fmr50

Inhaltsverzeichnis
