Anschlussbelegung
Verfügbare Gerätestecker
14
Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet:
Gerätevariable
Erster Messwert (PV)
Zweiter Messwert (SV)
Dritter Messwert (TV)
Vierter Messwert (QV)
1) Der PV wird immer auf den Stromausgang gelegt.
Auswählbare HART-Gerätevariablen
• Füllstand linearisiert
• Distanz
• Klemmenspannung*
• Elektroniktemperatur
• Sensortemperatur
• Absolute Echoamplitude
• Relative Echoamplitude
• Fläche Klingelbereich
• Ansatzindex*
• Ansatz am Sensor*
• Schaumindex*
• Schaumbildung erkannt*
• Prozentbereich
• Schleifenstrom
• Klemmenstrom*
• Unbenutzt
* Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen

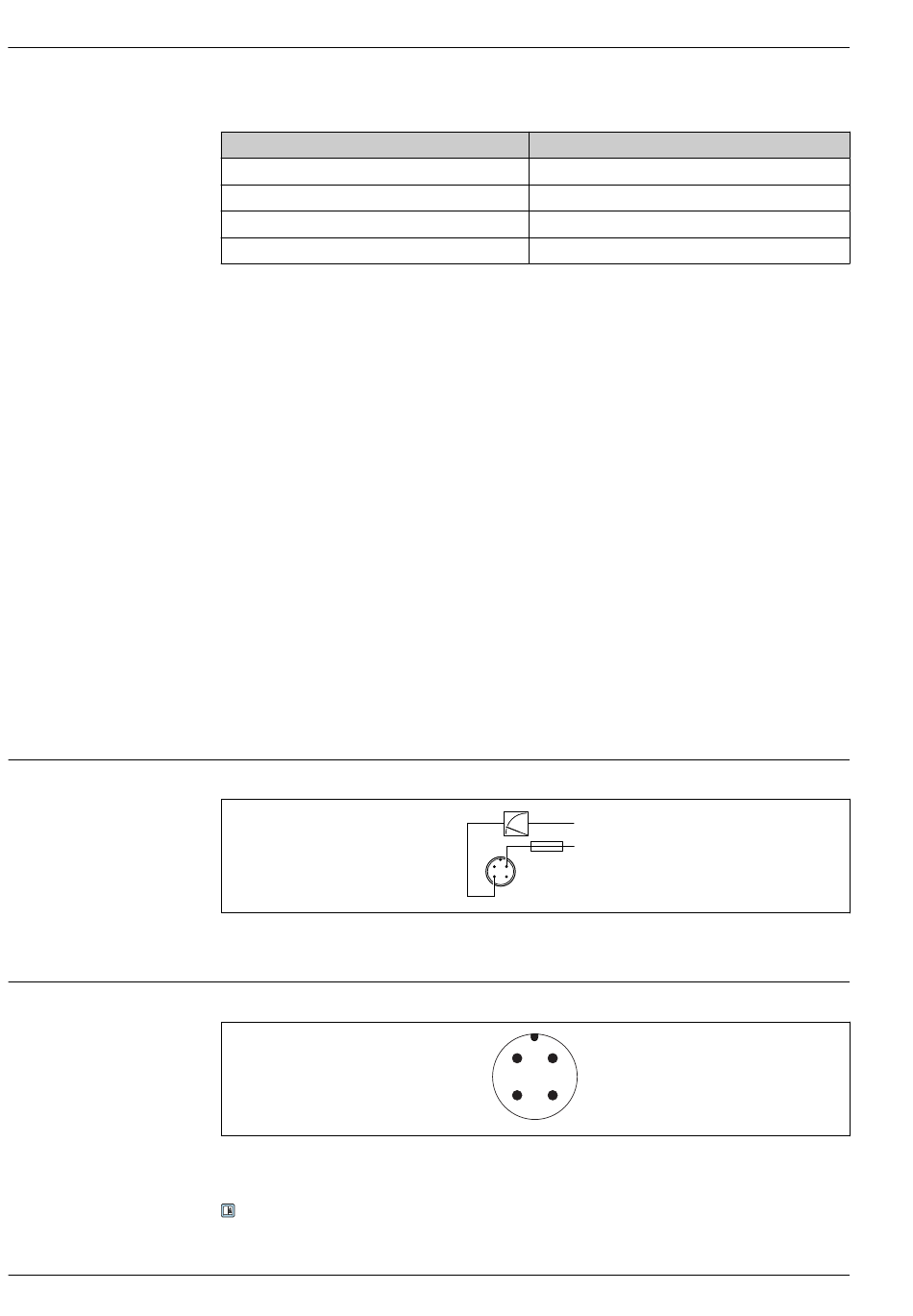

Energieversorgung
2-Draht
1 Versorgungsspannung L+, Aderfarbe braun (BN)
3 OUT (L-), Aderfarbe blau (BU)
Stecker M12
 3 Sicht auf die Steckverbindung am Gerät
Weitere Informationen siehe Kapitel "Gerätespezifisches Zubehör"
1)
OUT
0.5A
L+
2 1
3
4
2 1
3 4
Micropilot FMR43 HART
Messwert
Füllstand linearisiert
Distanz
Absolute Echoamplitude
Relative Echoamplitude
Endress+Hauser
A0052662
A0052661
