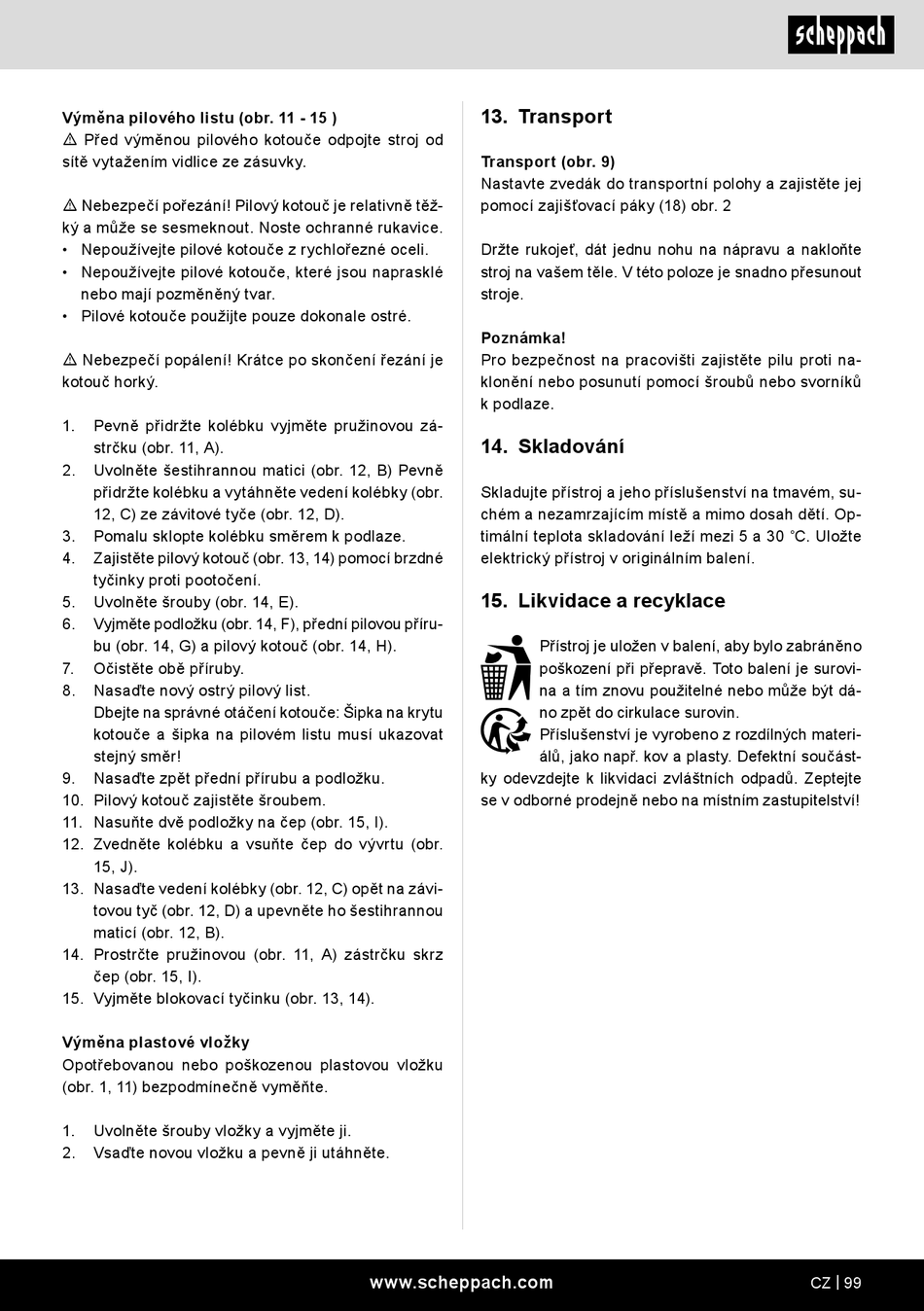

Scheppach HS730 Original Bedienungsanleitung Seite 99

Výměna pilového listu (obr. 11 - 15 )
m Před výměnou pilového kotouče odpojte stroj od
sítě vytažením vidlice ze zásuvky.
m Nebezpečí pořezání! Pilový kotouč je relativně těž-
ký a může se sesmeknout. Noste ochranné rukavice.
• Nepoužívejte pilové kotouče z rychlořezné oceli.
• Nepoužívejte pilové kotouče, které jsou naprasklé
nebo mají pozměněný tvar.
• Pilové kotouče použijte pouze dokonale ostré.
m Nebezpečí popálení! Krátce po skončení řezání je
kotouč horký.
1. Pevně přidržte kolébku vyjměte pružinovou zá-
strčku (obr. 11, A).
2. Uvolněte šestihrannou matici (obr. 12, B) Pevně
přidržte kolébku a vytáhněte vedení kolébky (obr.
12, C) ze závitové tyče (obr. 12, D).
3. Pomalu sklopte kolébku směrem k podlaze.
4. Zajistěte pilový kotouč (obr. 13, 14) pomocí brzdné
tyčinky proti pootočení.
5. Uvolněte šrouby (obr. 14, E).
6. Vyjměte podložku (obr. 14, F), přední pilovou příru-
bu (obr. 14, G) a pilový kotouč (obr. 14, H).
7. Očistěte obě příruby.
8. Nasaďte nový ostrý pilový list.
Dbejte na správné otáčení kotouče: Šipka na krytu
kotouče a šipka na pilovém listu musí ukazovat
stejný směr!
9. Nasaďte zpět přední přírubu a podložku.
10. Pilový kotouč zajistěte šroubem.
11. Nasuňte dvě podložky na čep (obr. 15, I).
12. Zvedněte kolébku a vsuňte čep do vývrtu (obr.
15, J).
13. Nasaďte vedení kolébky (obr. 12, C) opět na závi-
tovou tyč (obr. 12, D) a upevněte ho šestihrannou
maticí (obr. 12, B).
14. Prostrčte pružinovou (obr. 11, A) zástrčku skrz
čep (obr. 15, I).
15. Vyjměte blokovací tyčinku (obr. 13, 14).
Výměna plastové vložky
Opotřebovanou nebo poškozenou plastovou vložku
(obr. 1, 11) bezpodmínečně vyměňte.
1. Uvolněte šrouby vložky a vyjměte ji.
2. Vsaďte novou vložku a pevně ji utáhněte.
13. Transport
Transport (obr. 9)
Nastavte zvedák do transportní polohy a zajistěte jej
pomocí zajišťovací páky (18) obr. 2
Držte rukojeť, dát jednu nohu na nápravu a nakloňte
stroj na vašem těle. V této poloze je snadno přesunout
stroje.
Poznámka!
Pro bezpečnost na pracovišti zajistěte pilu proti na-
klonění nebo posunutí pomocí šroubů nebo svorníků
k podlaze.
14. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, su-
chém a nezamrzajícím místě a mimo dosah dětí. Op-
timální teplota skladování leží mezi 5 a 30 ˚C. Uložte
elektrický přístroj v originálním balení.
15. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovi-
na a tím znovu použitelné nebo může být dá-
no zpět do cirkulace surovin.
Příslušenství je vyrobeno z rozdílných materi-
álů, jako např. kov a plasty. Defektní součást-
ky odevzdejte k likvidaci zvláštních odpadů. Zeptejte
se v odborné prodejně nebo na místním zastupitelství!
