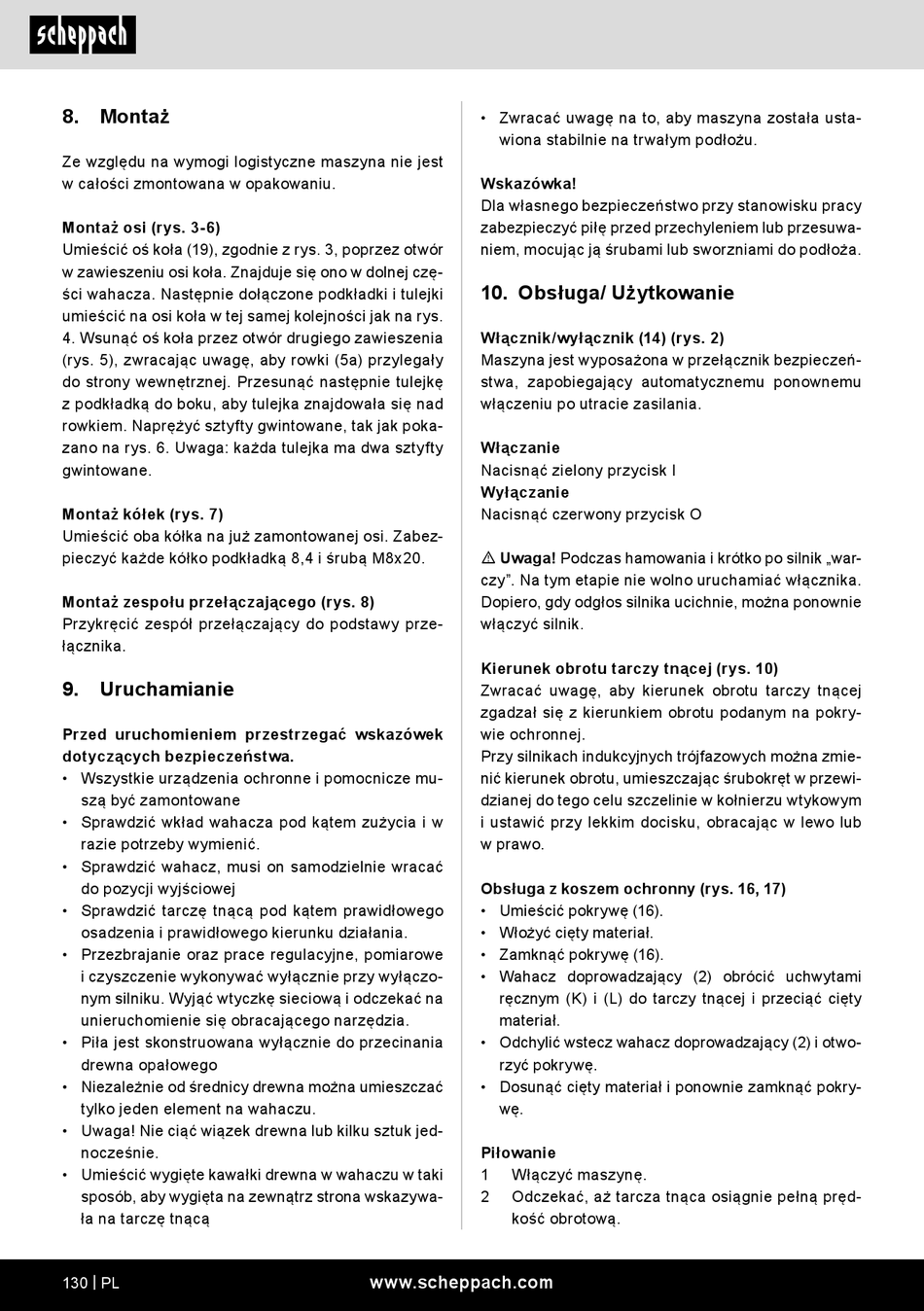

Scheppach HS730 Original Bedienungsanleitung Seite 130

8. Montaż
Ze względu na wymogi logistyczne maszyna nie jest
w całości zmontowana w opakowaniu.
Montaż osi (rys. 3-6)
Umieścić oś koła (19), zgodnie z rys. 3, poprzez otwór
w zawieszeniu osi koła. Znajduje się ono w dolnej czę-
ści wahacza. Następnie dołączone podkładki i tulejki
umieścić na osi koła w tej samej kolejności jak na rys.
4. Wsunąć oś koła przez otwór drugiego zawieszenia
(rys. 5), zwracając uwagę, aby rowki (5a) przylegały
do strony wewnętrznej. Przesunąć następnie tulejkę
z podkładką do boku, aby tulejka znajdowała się nad
rowkiem. Naprężyć sztyfty gwintowane, tak jak poka-
zano na rys. 6. Uwaga: każda tulejka ma dwa sztyfty
gwintowane.
Montaż kółek (rys. 7)
Umieścić oba kółka na już zamontowanej osi. Zabez-
pieczyć każde kółko podkładką 8,4 i śrubą M8x20.
Montaż zespołu przełączającego (rys. 8)
Przykręcić zespół przełączający do podstawy prze-
łącznika.
9. Uruchamianie
Przed uruchomieniem przestrzegać wskazówek
dotyczących bezpieczeństwa.
• Wszystkie urządzenia ochronne i pomocnicze mu-
szą być zamontowane
• Sprawdzić wkład wahacza pod kątem zużycia i w
razie potrzeby wymienić.
• Sprawdzić wahacz, musi on samodzielnie wracać
do pozycji wyjściowej
• Sprawdzić tarczę tnącą pod kątem prawidłowego
osadzenia i prawidłowego kierunku działania.
• Przezbrajanie oraz prace regulacyjne, pomiarowe
i czyszczenie wykonywać wyłącznie przy wyłączo-
nym silniku. Wyjąć wtyczkę sieciową i odczekać na
unieruchomienie się obracającego narzędzia.
• Piła jest skonstruowana wyłącznie do przecinania
drewna opałowego
• Niezależnie od średnicy drewna można umieszczać
tylko jeden element na wahaczu.
• Uwaga! Nie ciąć wiązek drewna lub kilku sztuk jed-
nocześnie.
• Umieścić wygięte kawałki drewna w wahaczu w taki
sposób, aby wygięta na zewnątrz strona wskazywa-
ła na tarczę tnącą
130 | PL
• Zwracać uwagę na to, aby maszyna została usta-
wiona stabilnie na trwałym podłożu.
Wskazówka!
Dla własnego bezpieczeństwo przy stanowisku pracy
zabezpieczyć piłę przed przechyleniem lub przesuwa-
niem, mocując ją śrubami lub sworzniami do podłoża.
10. Obsługa/ Użytkowanie
Włącznik/wyłącznik (14) (rys. 2)
Maszyna jest wyposażona w przełącznik bezpieczeń-
stwa, zapobiegający automatycznemu ponownemu
włączeniu po utracie zasilania.
Włączanie
Nacisnąć zielony przycisk I
Wyłączanie
Nacisnąć czerwony przycisk O
m Uwaga! Podczas hamowania i krótko po silnik „war-
czy". Na tym etapie nie wolno uruchamiać włącznika.
Dopiero, gdy odgłos silnika ucichnie, można ponownie
włączyć silnik.
Kierunek obrotu tarczy tnącej (rys. 10)
Zwracać uwagę, aby kierunek obrotu tarczy tnącej
zgadzał się z kierunkiem obrotu podanym na pokry-
wie ochronnej.
Przy silnikach indukcyjnych trójfazowych można zmie-
nić kierunek obrotu, umieszczając śrubokręt w przewi-
dzianej do tego celu szczelinie w kołnierzu wtykowym
i ustawić przy lekkim docisku, obracając w lewo lub
w prawo.
Obsługa z koszem ochronny (rys. 16, 17)
• Umieścić pokrywę (16).
• Włożyć cięty materiał.
• Zamknąć pokrywę (16).
• Wahacz doprowadzający (2) obrócić uchwytami
ręcznym (K) i (L) do tarczy tnącej i przeciąć cięty
materiał.
• Odchylić wstecz wahacz doprowadzający (2) i otwo-
rzyć pokrywę.
• Dosunąć cięty materiał i ponownie zamknąć pokry-
wę.
Piłowanie
1 Włączyć maszynę.
2 Odczekać, aż tarcza tnąca osiągnie pełną pręd-
kość obrotową.
