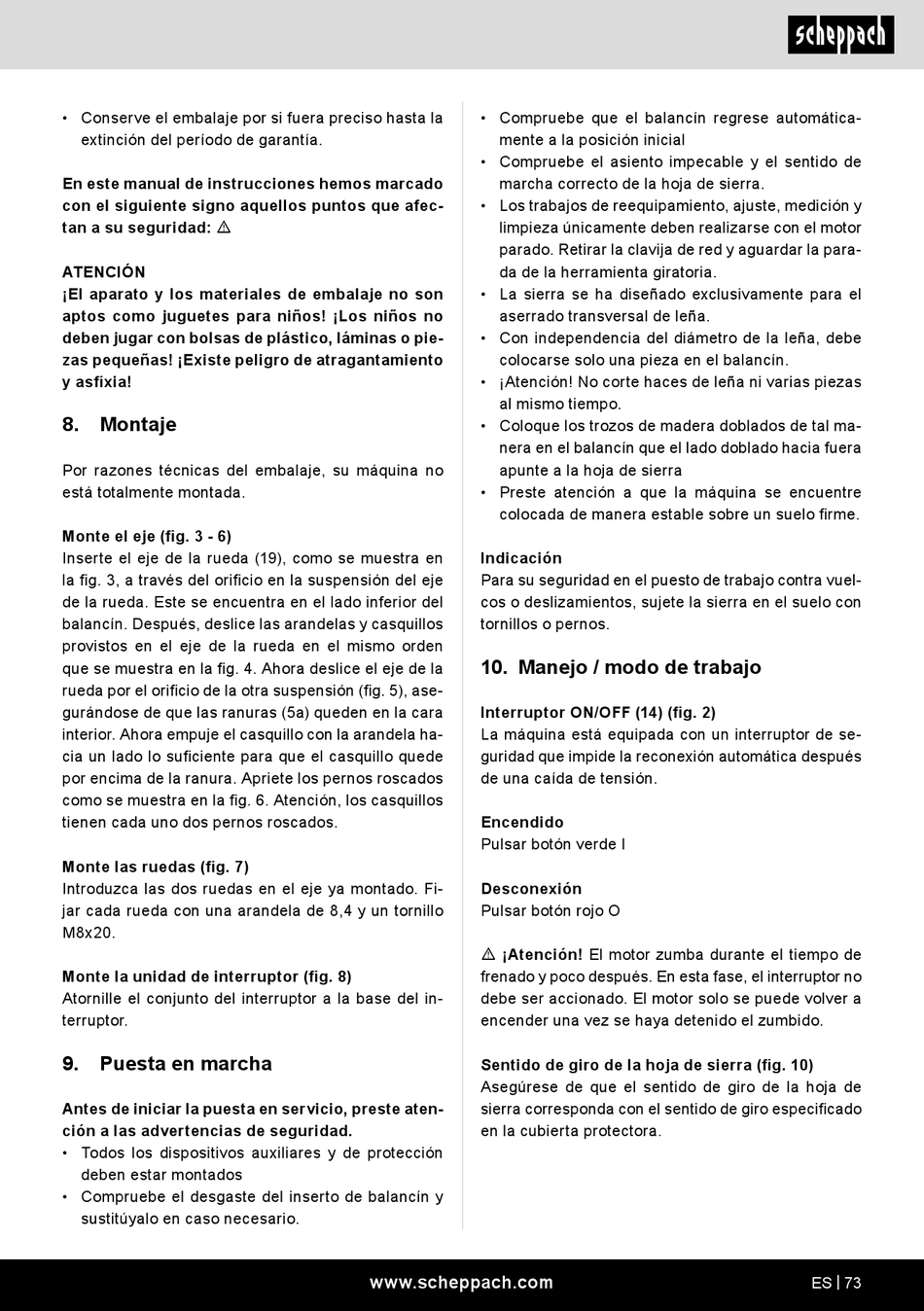

• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
En este manual de instrucciones hemos marcado
con el siguiente signo aquellos puntos que afec-
tan a su seguridad: m
ATENCIÓN
¡El aparato y los materiales de embalaje no son
aptos como juguetes para niños! ¡Los niños no
deben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
8. Montaje
Por razones técnicas del embalaje, su máquina no
está totalmente montada.
Monte el eje (fig. 3 - 6)
Inserte el eje de la rueda (19), como se muestra en
la fig. 3, a través del orificio en la suspensión del eje
de la rueda. Este se encuentra en el lado inferior del
balancín. Después, deslice las arandelas y casquillos
provistos en el eje de la rueda en el mismo orden
que se muestra en la fig. 4. Ahora deslice el eje de la
rueda por el orificio de la otra suspensión (fig. 5), ase-
gurándose de que las ranuras (5a) queden en la cara
interior. Ahora empuje el casquillo con la arandela ha-
cia un lado lo suficiente para que el casquillo quede
por encima de la ranura. Apriete los pernos roscados
como se muestra en la fig. 6. Atención, los casquillos
tienen cada uno dos pernos roscados.
Monte las ruedas (fig. 7)
Introduzca las dos ruedas en el eje ya montado. Fi-
jar cada rueda con una arandela de 8,4 y un tornillo
M8x20.
Monte la unidad de interruptor (fig. 8)
Atornille el conjunto del interruptor a la base del in-
terruptor.
9.
Puesta en marcha
Antes de iniciar la puesta en servicio, preste aten-
ción a las advertencias de seguridad.
• Todos los dispositivos auxiliares y de protección
deben estar montados
• Compruebe el desgaste del inserto de balancín y
sustitúyalo en caso necesario.
• Compruebe que el balancín regrese automática-
mente a la posición inicial
• Compruebe el asiento impecable y el sentido de
marcha correcto de la hoja de sierra.
• Los trabajos de reequipamiento, ajuste, medición y
limpieza únicamente deben realizarse con el motor
parado. Retirar la clavija de red y aguardar la para-
da de la herramienta giratoria.
• La sierra se ha diseñado exclusivamente para el
aserrado transversal de leña.
• Con independencia del diámetro de la leña, debe
colocarse solo una pieza en el balancín.
• ¡Atención! No corte haces de leña ni varias piezas
al mismo tiempo.
• Coloque los trozos de madera doblados de tal ma-
nera en el balancín que el lado doblado hacia fuera
apunte a la hoja de sierra
• Preste atención a que la máquina se encuentre
colocada de manera estable sobre un suelo firme.
Indicación
Para su seguridad en el puesto de trabajo contra vuel-
cos o deslizamientos, sujete la sierra en el suelo con
tornillos o pernos.
10. Manejo / modo de trabajo
Interruptor ON/OFF (14) (fig. 2)
La máquina está equipada con un interruptor de se-
guridad que impide la reconexión automática después
de una caída de tensión.
Encendido
Pulsar botón verde I
Desconexión
Pulsar botón rojo O
m ¡Atención! El motor zumba durante el tiempo de
frenado y poco después. En esta fase, el interruptor no
debe ser accionado. El motor solo se puede volver a
encender una vez se haya detenido el zumbido.
Sentido de giro de la hoja de sierra (fig. 10)
Asegúrese de que el sentido de giro de la hoja de
sierra corresponda con el sentido de giro especificado
en la cubierta protectora.
www.scheppach.com
ES | 73
