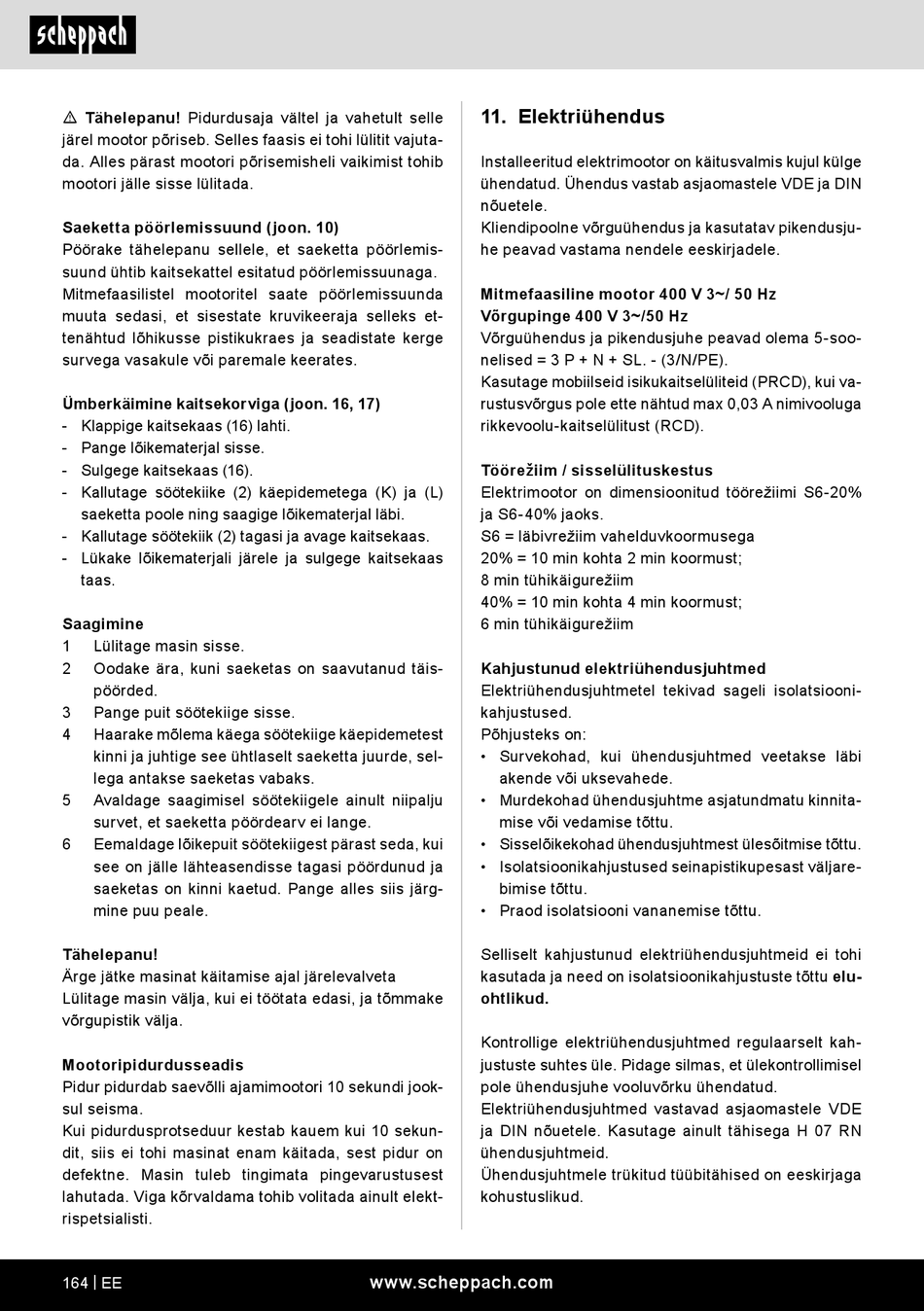

m Tähelepanu! Pidurdusaja vältel ja vahetult selle
järel mootor põriseb. Selles faasis ei tohi lülitit vajuta-
da. Alles pärast mootori põrisemisheli vaikimist tohib
mootori jälle sisse lülitada.
Saeketta pöörlemissuund (joon. 10)
Pöörake tähelepanu sellele, et saeketta pöörlemis-
suund ühtib kaitsekattel esitatud pöörlemissuunaga.
Mitmefaasilistel mootoritel saate pöörlemissuunda
muuta sedasi, et sisestate kruvikeeraja selleks et-
tenähtud lõhikusse pistikukraes ja seadistate kerge
survega vasakule või paremale keerates.
Ümberkäimine kaitsekorviga (joon. 16, 17)
- Klappige kaitsekaas (16) lahti.
- Pange lõikematerjal sisse.
- Sulgege kaitsekaas (16).
- Kallutage söötekiike (2) käepidemetega (K) ja (L)
saeketta poole ning saagige lõikematerjal läbi.
- Kallutage söötekiik (2) tagasi ja avage kaitsekaas.
- Lükake lõikematerjali järele ja sulgege kaitsekaas
taas.
Saagimine
1 Lülitage masin sisse.
2 Oodake ära, kuni saeketas on saavutanud täis-
pöörded.
3 Pange puit söötekiige sisse.
4 Haarake mõlema käega söötekiige käepidemetest
kinni ja juhtige see ühtlaselt saeketta juurde, sel-
lega antakse saeketas vabaks.
5 Avaldage saagimisel söötekiigele ainult niipalju
survet, et saeketta pöördearv ei lange.
6 Eemaldage lõikepuit söötekiigest pärast seda, kui
see on jälle lähteasendisse tagasi pöördunud ja
saeketas on kinni kaetud. Pange alles siis järg-
mine puu peale.
Tähelepanu!
Ärge jätke masinat käitamise ajal järelevalveta
Lülitage masin välja, kui ei töötata edasi, ja tõmmake
võrgupistik välja.
Mootoripidurdusseadis
Pidur pidurdab saevõlli ajamimootori 10 sekundi jook-
sul seisma.
Kui pidurdusprotseduur kestab kauem kui 10 sekun-
dit, siis ei tohi masinat enam käitada, sest pidur on
defektne. Masin tuleb tingimata pingevarustusest
lahutada. Viga kõrvaldama tohib volitada ainult elekt-
rispetsialisti.
164 | EE
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge
ühendatud. Ühendus vastab asjaomastele VDE ja DIN
nõuetele.
Kliendipoolne võrguühendus ja kasutatav pikendusju-
he peavad vastama nendele eeskirjadele.
Mitmefaasiline mootor 400 V 3~/ 50 Hz
Võrgupinge 400 V 3~/50 Hz
Võrguühendus ja pikendusjuhe peavad olema 5-soo-
nelised = 3 P + N + SL. - (3/N/PE).
Kasutage mobiilseid isikukaitselüliteid (PRCD), kui va-
rustusvõrgus pole ette nähtud max 0,03 A nimivooluga
rikkevoolu-kaitselülitust (RCD).
Töörežiim / sisselülituskestus
Elektrimootor on dimensioonitud töörežiimi S6-20%
ja S6-40% jaoks.
S6 = läbivrežiim vahelduvkoormusega
20% = 10 min kohta 2 min koormust;
8 min tühikäigurežiim
40% = 10 min kohta 4 min koormust;
6 min tühikäigurežiim
Kahjustunud elektriühendusjuhtmed
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Põhjusteks on:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi
kasutada ja need on isolatsioonikahjustuste tõttu elu-
ohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimisel
pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H 07 RN
ühendusjuhtmeid.
Ühendusjuhtmele trükitud tüübitähised on eeskirjaga
kohustuslikud.
