Aufbau und Funktionsprinzip
Schlepper- und Anhängerbremse. Da-
rüber hinaus wird die Anhängerbremse
automatisch durch das Steuerungsventil
betätigt, wenn die Verbindung zwischen
dem Schlepper und Anhänger unab-
sichtlich getrennt wird. Das verwendete
Ventil verfügt über eine Vorrichtung zum
Lösen der Bremse, die genutzt werden
kann, wenn der Anhänger vom Schlepper
abgetrennt wird. Nach dem Anschließen
der Druckluftleitung an Schlepper schaltet
sich die Betätigungsvorrichtung automa-
tisch in die Lage um, die einen normalen
Bremsenbetrieb ermöglicht.
Die in der Bremsanlage verwendeten
Druckluft-Bremszylinder sind auf den spe-
ziell zu diesem Zwecke vorbereiteten, an
den Fahrachsen angeschweißten Befesti-
gungen montiert.
Bei Druckluftzylindern übt die dem Zy-
linder zugeführte Luft einen Druck auf die
Membrane aus, welche die Kolbenstange
des Zylinders verschiebt und den Spreiz-
hebel der Fahrachse dreht. Der Rücklauf
in die neutrale Stellung ist durch die Rück-
zugfedern unterstützt.
Relaisventile (4) dienen zur schnelleren
Luftversorgung
während des Bremsvorgangs. Der auto-
matische Bremskraftregler (3) passt den
Bremsdruck an den Beladungszustand
der Druckluftzylinder
des Anhängers an. Beim Normalbetrieb
setzt er keine Bedienung voraus.
2
1

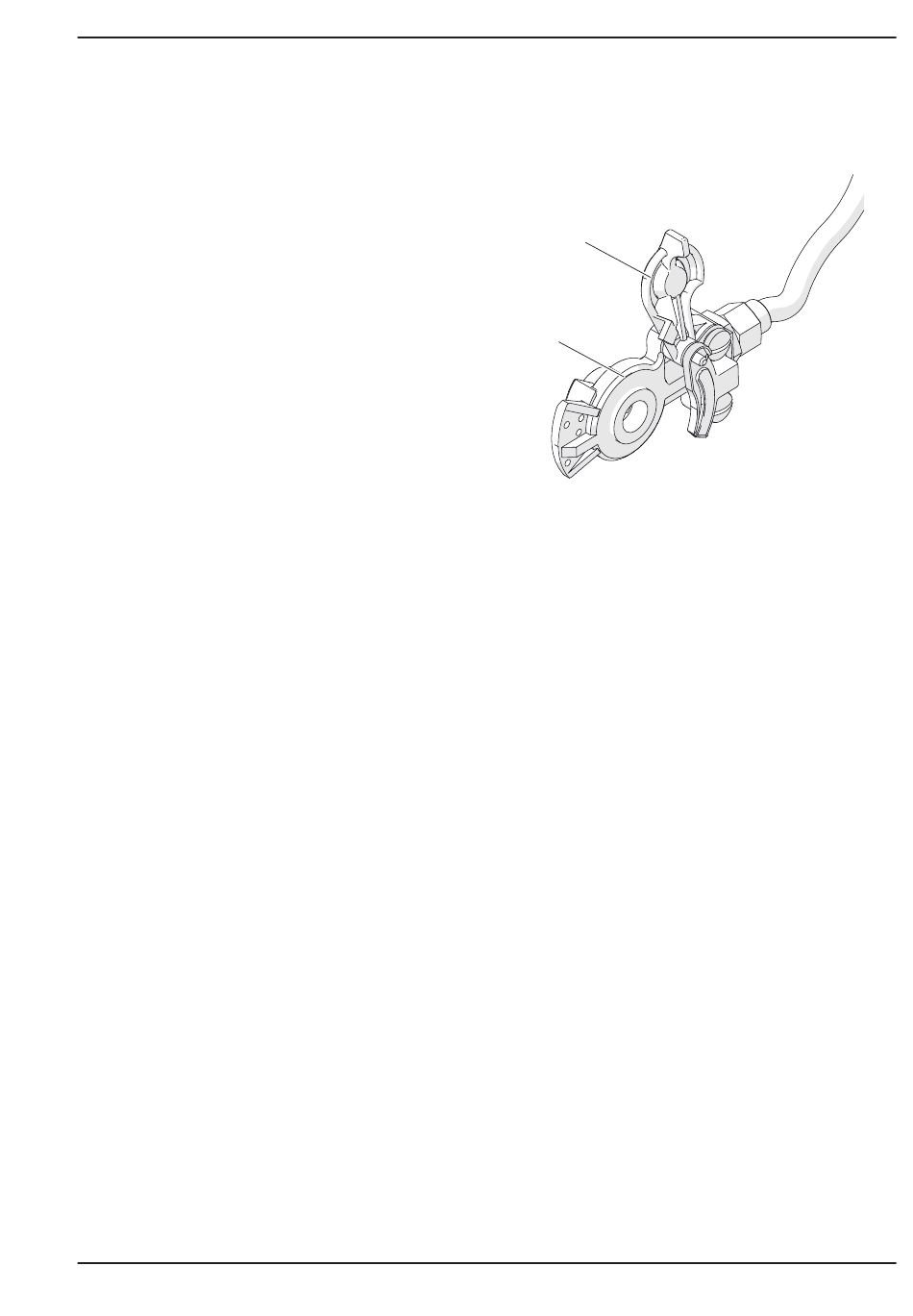

Abbildung 3.4 Druckluftanschluss
(1) Korpus des Anschlusses
(2 ) Abdeckung des Anschlusses
DRUCKLUFTANSCHLÜSSE
Die Druckluftanschlüsse sind mit Abde-
ckungen (2) ausgerüstet, die sie vor Ver-
schmutzungen und dem Eindringen von
Verunreinigungen in das System schützen
sollen. Sie bestehen aus farbigen Kunst-
stoff (roter Anschluss - Versorgungsluft,
gelber Anschluss - Steuerluft). Die An-
schlüsse sind nach Anweisungen der
Norm DIN ISO 1728 gefertigt, wodurch
ein falsches Anschließen der Leitungen an
die Anschlussdosen des Schleppers un-
möglich ist. Nach dem Abkuppeln des An-
hängers müssen die Druckluftanschlüsse
in die für diesen Zweck vorgesehenen An-
schlussdosen untergebracht werden, die
an der Deichsel befinden.
