4. Stecken Sie eine Schraube ein, um die
Bauteilgruppe auszurichten. Montieren Sie die
Gummidichtung mit der Ablassöffnung nach
unten. Achten Sie auf die richtige Position des
Bremsfreigabegelenks und montieren Sie die
Bremse so, dass das Bremsfreigabegelenk
mit der Motorkabelzughalterung in einer Linie
ausgerichtet ist. Schrauben Sie nun die
Magnetbremse mit den drei Schrauben fest.
5. Stellen Sie die E-Anschlüsse der Magnet-
bremse wieder her, s. Abb.
6. 7. Montieren Sie den Bremsentriegelungs-
draht, s. Abb.
7. Montieren Sie die Abdeckungen, s. Seite 7.

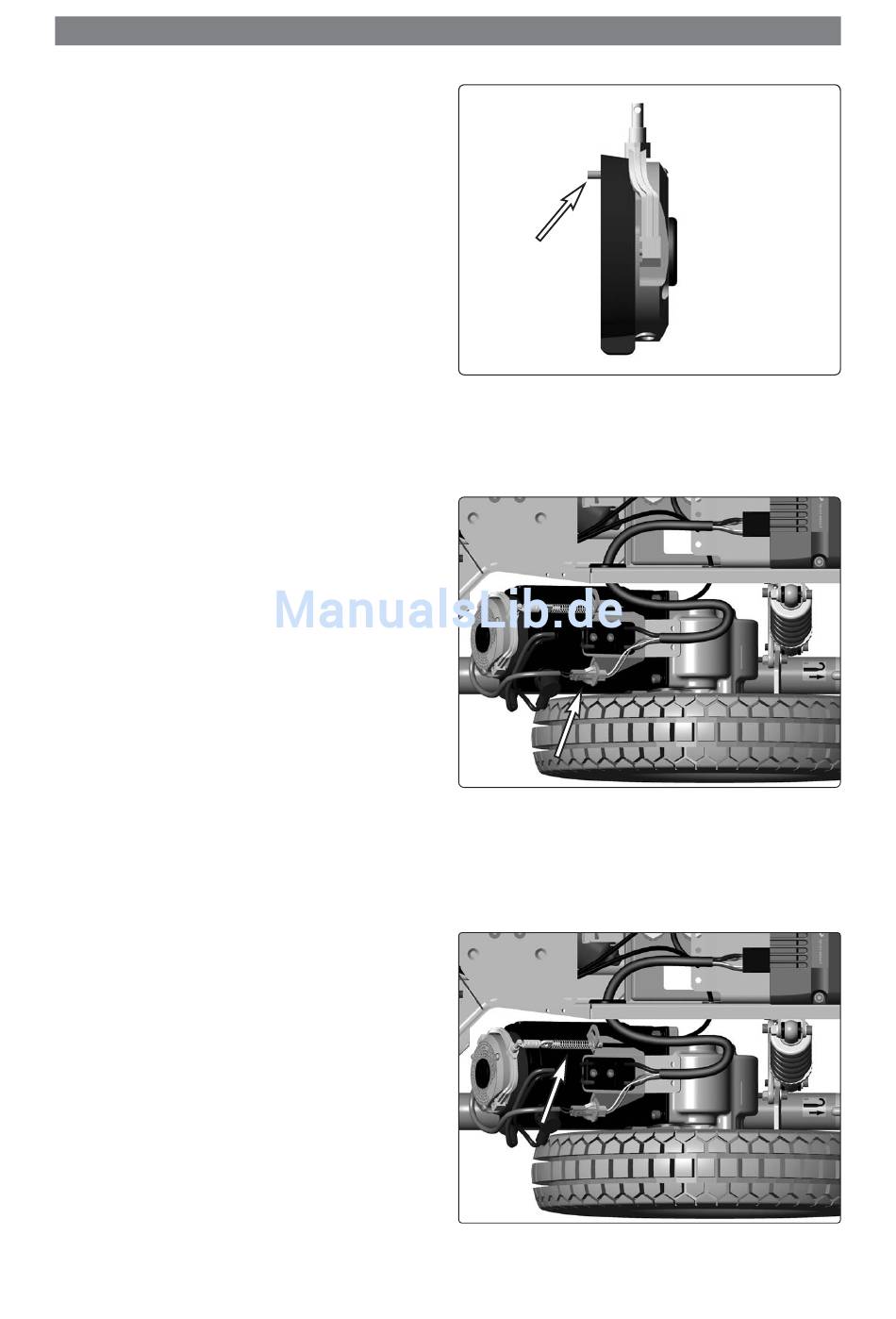

Ausrichtung der Bauteilgruppe mit Hilfe einer
Befestigungsschraube. Montieren der
Gummidichtung.
E-Anschlüsse der Magnetbremse.
Montieren des Kabelzugs der
Bremsfreigabeeinheit.
25
Magnetbremse
