Verwandte Anleitungen für Permobil Street
Inhaltszusammenfassung für Permobil Street
- Seite 1 GebrauchsanweisunG Street Street Elektrischer Rollstuhl Elektrischer Rollstuhl...
-
Seite 3: So Finden Sie Permobil
So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil Europe BV... - Seite 4 Street Elektrischer Rollstuhl Entwickelt und herausgegeben von Permobil AB, Schweden Ausgabe: 6. 2010-07 Art.nr: 205232-DE-0...
-
Seite 5: Inhaltsverzeichnis
Gebrauchsanweisung Street Inhalt Wichtige Hinweise ....................6-7 Sicherheitsvorschriften ..................8-23 Konstruktion & Funktion .....................24 Allgemeiner - Überblick ..................24 Antrieb - Stoßdämpfer ..................25 Räder ........................26 Beleuchtung, Reflektoren ..................26 Elektronik - Batterien ...................27 Hauptschalter, Ladesicherung, Ladeanschluss ...........27 Sitz ........................28 Steuerpult R-Net LCD monochromer Bildschirm ..........30 Steuerpult R-Net LCD Farbbildschirm .............. -
Seite 6: Verwendungszweck
Sie Angaben zur Verwendung, Sicherheit und Wartung benötigen. Informationen über unsere Produkte finden Sie auch auf unserer Homepage im Internet. Sie finden uns unter www.permobil.com. Der Aufkleber “Spezialanfertigung” weist ggf. darauf hin, dass Ihr Rollstuhl speziell an Ihre Bedürfnisse und Wünsche angepasst wurde. -
Seite 7: Technischer Support
Center. Auch Schrauben und Bolzen sind über den authorisiertem Fachhandel zu beziehen. Entsorgung Wiedereinsatz Sollten Sie Ihr Permobil Produkt nicht mehr nutzen, so wenden Sie sich bitte an Ihren autorisierten Fachhändler oder Ihre Krankenversicherung. Permobil Produkte sind im vollen Rahmen zum Wiedereinsatz geeignet. -
Seite 8: Sicherheitsvorschriften - Allgemeines
Es besteht die Gefahr von Verletzungen und Schäden am Rollstuhl sowie an der Umgebung. ACHTUNG Missachtet der Benutzer oder eine andere Person die in dieser Bedienungsanleitung genannten Empfehlungen, Warnhinweise und Anleitungen, so haftet Permobil nicht für dadurch verursachte Personen- oder Sachschäden. - Seite 9 Reifendruck stimmt. Wenn Sie feststellen, dass sich der Rollstuhl nicht wie erwartet verhält oder einen Fehler vermuten, brechen Sie die Probefahrt so schnell wie möglich ab und setzen Sie sich mit Ihrem Service oder Permobil in Verbindung.
-
Seite 10: Sicherheitsvorschriften
Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften WARNUNG Bedienung Kinder sollten bei der Benutzung des Rollstuhls nicht unbeaufsichtigt gelassen werden. Wenn Ihr Rollstuhl mit einer Beleuchtungsanlage ausgestattet ist, muss diese im öffentlichen Straßenverkehr stets bei schlechten Lichtverhältnissen verwendet werden. Denken Sie daran, dass Sie von Autofahrern möglicher- weise schlecht gesehen werden. - Seite 11 Servicefachmann oder Personen ausgeführt werden, die für die sachkundige Durchführung solcher Arbeiten ausreichend qualifiziert sind. Setzen Sie sich im Zweifelsfall mit einem autorisierten Servicefachmann oder Permobil in Verbindung. Bei allen Arbeiten / Servicearbeiten am elektrischen System des Rollstuhls muss die Stromzufuhr unterbrochen werden.
- Seite 12 Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften WARNUNG Fahrten auf abschüssigem Gelände Fahren Sie bei Abwärtsfahrten immer sehr vorsichtig und nur mit der nied- rigsten Geschwindigkeitsstufe. Bei Fahrten auf Abhängen mit einem Rollstuhl mit Vorderradantrieb kann sich der Schwerpunkt des Benutzers nach vorne verschieben.
- Seite 13 Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften WARNUNG Fahrten auf abschüssigem Gelände Der Rollstuhl darf nicht auf Gelände mit stärkerer seitlicher Neigung gefahren werden, als in der Bedienungsanleitung angegeben wird. Es besteht Kippgefahr. Fahren Sie nicht über Rampen, die nicht mit einem ordnungsgemäßen seitlichen Kantenschutz ausgestattet sind, um zu vermeiden, dass der Rollstuhl von der Rampe rollt.
- Seite 14 Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften WARNUNG Bedienung - Drehen/Kurvenfahren Bei hohen Geschwindigkeiten beim Drehen, in engen Kurven, auf unebenem Gelände, bei schnellem Fahrtrichtungswechsel sowie beim Wechsel von Bereichen mit niedriger Friktion (z.B. Rasenfläche) zu Bereichen mit hoher Friktion (z.B. Kiesweg), besteht erhöhte Kippgefahr.
- Seite 15 Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften ACHTUNG Fahrten auf unbefestigten oder weichen Untergründen Bei Fahrten mit der niedrigsten Geschwindigkeit oder wenn die Batterien nicht voll aufgeladen sind, ist die Fahrleistung bei bestimmten Untergrund- verhältnissen, z.B. Kies, Sand oder dicker Teppich, eingeschränkt. Fahrten im Dunkeln und bei schlechter Beleuchtung Fahrten auf öffentlichen Straßen dürfen bei Dunkelheit nur dann unternommen...
- Seite 16 Gebrauchsanweisung Street Sicherheitshinweise Sicherheitsvorschriften WARNUNG Betätigung der Sitzhöhenverstellung/Sitzneigung/Rückenlehnenneigung Achten Sie darauf, dass bei der Betätigung der Sitzhöhenverstellung/ Sitzneigung sowie Rücklehnenneigung keine Gegenstände zwischen Fahrgestell und Sitz gelangen. Die Betätigung dieser Funktionen bewirkt eine Verlagerung des Schwerpunkts, was erhöhte Kippgefahr bedeutet.
- Seite 17 Abstand kann dazu führen, dass der Benutzer das Gleichgewicht verliert und stürzt. Permobil empfiehlt, nur in Anwesenheit einer zweiten Person ein- und auszu- steigen, die bei Bedarf eingreifen und helfen kann. Vorsicht beim Beugen oder Strecken nach Gegenständen.
- Seite 18 Als Folge hiervon kann die Manövrierfähigkeit und Stabilität des Rollstuhls herabgesetzt werden. Verwendung bei verschiedenen Witterungsverhältnissen Die Rollstühle von Permobil sind so konstruiert, dass sie unempfindlich gegen die meisten Witterungseinflüsse sind. Allerdings sollten Sie den Rollstuhl nicht unter extremen Bedingungen, z.B. bei starker Kälte, dauernder Feuchtigkeit, kräftigem Regen/Schneefall o.ä.
- Seite 19 Bei einem Unfall oder einer plötzlichen Bremsung, kann der Benutzer aus dem Rollstuhl geschleudert und schwer verletzt werden. Der Gurt von Permobil ist ausschließlich dafür bestimmt, den Benutzer im Sitz festzuhalten und bietet keinen Schutz bei Unfällen.
- Seite 20 Batterien. Ein Kurzschluss kann leicht zur Explosion führen. Tragen Sie immer Schutzhandschuhe und Schutzbrillen. Verwenden Sie ausschließlich Ersatzteile und Zubehörteile, die von Permobil genehmigt sind oder empfohlen werden. Die Verwendung anderer Teile kann Veränderungen hervorrufen, die die Funktionen und die Sicherheit des Rollstuhls beeinträchtigen.
- Seite 21 Sicherheitshinweise Sicherheitsvorschriften WARNUNG Elektronische Sicherheitskreise Die Produkte von Permobil sind mit Sicherheitskreisen versehen. Inhibitionskreise verhindern, dass der Rollstuhl unter bestimmten Umständen gefahren werden kann. Geschwindigkeitsreduzierende Kreise begrenzen unter bestimmten Umständen die maximale Geschwindigkeit des Rollstuhls. Endlagenkreise begrenzen unter bestimmten Umständen die Funktionen des Rollstuhls.
- Seite 22 Sie den Verdacht haben, dass eine Störung vorliegt, beenden Sie Ihre Probefahrt so schnell wie möglich, schalten Sie den Rollstuhl aus und set- zen Sie sich mit Ihrer Hilfsmittelstelle oder Permobil für weitere Hinweise in Verbindung. Es ist sehr wichtig, dass Sie Permobil über Transportschäden, Beschädigungen während der Fahrt oder Schäden durch sonstige Einwirkungen direkt nach dem...
- Seite 23 Umgebung einwirken (z.B. Alarmsysteme in Läden). Die Grenzwerte für die elektromagnetische Verträglichkeit (EMV) für elek- trische Rollstühle sind in den harmonisierten Normen der EG-Richtlinie 93/42/ EEC Medizintechnische Produkte, festgelegt. Die Rollstühle von Permobil entsprechen diesen Grenzwertbestimmungen.
-
Seite 24: Konstruktion & Funktion

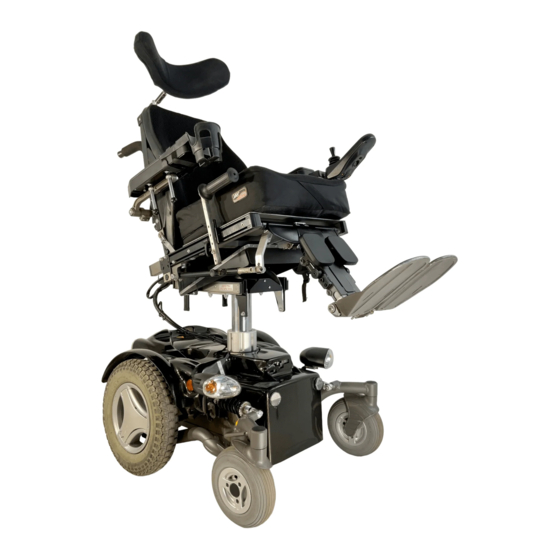

Konstruktion und Funktion Konstruktion & Funktion Allgemeines Street ist ein Rollstuhl mit elektrischem Hinterradantrieb zum Gebrauch im Haus und im Freien. Er ist für Personen mit körperlichen Behinderungen ausgelegt. Der Rollstuhl besteht aus einem Untergestell und einem Sitz. Im Untergestell sind die Rollstuhlelektronik, die Stromversorgung und die Antriebsfunktionen eingebaut. -
Seite 25: Antrieb - Stoßdämpfer
Gebrauchsanweisung Street Konstruktion und Funktion Antrieb Der Street verfügt über einen Hinterradantrieb mit einer Antriebseinheit für jedes Antriebsrad. Die Antriebseinheit besteht aus einem E-Motor mit Antriebsachse und (elektromagnetischer) Bremse. Bremse Elektromotor Antriebsachse Stoßdämpfer Der Rollstuhl ist mit vier Stoßdämpfern mit einstellbarer Federkraft ausgerüstet. -
Seite 26: Räder
Gebrauchsanweisung Street Konstruktion und Funktion Räder Die Hinterräder (Antriebsräder) des Rollstuhls sind mit Luftbereifung ausgestattet. Die Vorderräder (Schwenkräder) sind entweder mit Luft- oder Vollgummibe- reifung ausgestattet. Die Schwenkräder sind in zwei Größen erhältlich. Beleuchtung und Reflektoren Die Standardausführung des Rollstuhls umfasst Reflektoren an der Vorder- und Rückseite sowie seitlich. -
Seite 27: Elektronik - Batterien
Gebrauchsanweisung Street Konstruktion und Funktion Elektronik Die Rollstuhlbatterien befinden sich unter der Vorder- bzw. Hinterabdeckung des Untergestells. Beide Batterien sind für die Wartung und den Austausch leicht zugänglich. Vordere Batterie Hintere Batterie Hauptsicherung/Ladesicherung/Ladeanschluss Die Hauptsicherung ist in die hintere Untergestellabdeckung eingelassen. -
Seite 28: Sitz
Positionen kann eine Sitzfunktion das Fahren des Rollstuhls sogar verhindern. Sitzhöhenverstellung Permobil Street kann mit einer elektrisch betätigten Höhenverstellung für den Sitz ausgestattet sein. Diese ermöglicht die stufenlose Höhenverstellung des Sitzes um bis zu 250 mm, sodass sich die Sitzhöhe mühelos an die Höhe von Tischen, Bänken usw. -
Seite 29: Beinstützen
Gebrauchsanweisung Street Konstruktion und Funktion Beinstützen ACHTUNG Hinweis: Trifft nur zu, wenn Ihr Rollstuhl mit zweiteiligen Fußrasten ausgerüstet ist. Befindet sich der Rollstuhl im Stillstand und ist die Beinstütze ganz eingefahren, sind die Vorderräder stets gerade in Längsrichtung auszurichten. Befinden sich die Vorderräder in Schrägstellung, besteht die Gefahr, dass die Beinstütze und die Fußrasten beim Einfahren gegen... -
Seite 30: Steuerpult R-Net Lcd Monochromer Bildschirm
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem LCD-Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei Stöpselkontakte. Neben diesem Steuerpult kann der Rollstuhl auch mit einem zusätzlichen Steuerpult für den Sitz ausgestattet sein. - Seite 31 Gebrauchsanweisung Street Konstruktion und Funktion Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls verwen- det. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwendet werden. Sollten andere elektrische Geräte angeschlossen werden, können Schäden am Kontrollsystem entstehen oder die elektromagnetische Verträglichkeit (EMV)
- Seite 32 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net Funktionstasten Das Steuerpult weist insgesamt 10 Funktionstasten auf. Hupe Ein / Aus Maximale PROFILE MODE Geschwindigkeit Profile/Profil Mode/Modus Verringern / Steigern Beleuchtung*) Warnblinkanlage*) Blinker*) Blinker, links*) *)Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist.
- Seite 33 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
-
Seite 34: Steckdose Für Externe Profiltaste
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net Steckdose für externe Ein- / Aus-Taste Mit Hilfe dieser Steckdose kann das Kontrollsystem mit einer externen Einheit- aktiviert und deaktiviert werden. Steckdose für externe Profiltaste (Gilt, wenn Profile programmiert sind und verwendet wer- den.) - Seite 35 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net Display Durch einen Blick auf den Bildschirm des Steuerpults, erkennt man den Status des Steuerungssystems. Das Steuerungssystem ist aktiv, wenn der Bildschirm hell ist. Symbole Der R-Net Bildschirm umfasst Symbole, die ständig angezeigt werden und Symbole, die nur unter bestimmten Bedingungen angezeigt werden.
- Seite 36 Gebrauchsanweisung Street Konstruktion und Funktion Geschwindigkeitsanzeige Diese zeigt die aktuelle Geschwindigkeitseinstellung Die Geschwindigkeitseinstellung erfolgt mit Hilfe der Tasten für höhere und niedrigere Geschwindigkeit. Aktuelles Profil Die Profilnummer beschreibt, welches Profil das Steuerungssystem gerade verwendet. Aus dem Profiltext gehen der Name und die Beschreibung des Profils hervor, das das Steuerungssystem gera- de verwendet.
- Seite 37 Gebrauchsanweisung Street Konstruktion und Funktion Fehler Das Kontrollsystem kann eine große Anzahl von Fehlern detektieren. Hat das System einen Fehler registriert, der nicht ernst genug für eine Unterbrechung des Betriebs ist, wird dieses Symbol angezeigt. Motortemperatur Dieses Symbol wird angezeigt,...
-
Seite 38: Steuerpult R-Net Lcd Farbbildschirm
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Allgemein Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei kleinere Anschlüsse für die externe Funktionssteuerung. Neben diesem Steuerpult kann der Rollstuhl auch mit einem zusätzlichen Steuerpult für den Sitz ausgestattet sein. - Seite 39 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls ver- wendet. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwen- det werden.
-
Seite 40: Steuerpult R-Net Lcd Farbbildschirm Funktionstasten
Konstruktion und Funktion Gebrauchsanweisung Street Steuerpult R-Net LCD Farbbildschirm Funktionstasten Das Steuerpult weist insgesamt 10 Funktionstasten auf. Hupe Ein / Aus Maximale PROFILE MODE Geschwindigkeit Profile/Profil Mode/Modus Verringern / Steigern Beleuchtung*) Warnblinkanlage*) Blinker*) Blinker, links*) *)Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist. - Seite 41 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
- Seite 42 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Steckdose für externe Ein- / Aus-Taste Mit Hilfe dieser Steckdose kann das Kontrollsystem mit einer externen Einheit aktiviert und deaktiviert werden. Steckdose für externe Profiltaste (Gilt, wenn Profile programmiert sind und verwendet werden.)
-
Seite 43: Steuerpult R-Net Lcd Monochromer Bildschirm
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD monochromer Bildschirm Display Durch einen Blick auf den Bildschirm des Steuerpults, erkennt man den Status des Steuerungssystems. Das Steuerungssystem ist aktiv, wenn der Bildschirm hell ist. Symbole Der R-Net Bildschirm umfasst Symbole, die ständig angezeigt werden und Symbole, die nur unter bestimmten Bedingungen angezeigt werden. - Seite 44 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Anzeige für maximale Geschwindigkeit Diese zeigt die aktuelle Einstellung für die maximale Geschwindigkeit an. Die Einstellung der maximalen Geschwindigkeit erfolgt mit Hilfe der Tasten für höhere und niedrigere Geschwindigkeit. Aktuelles Profil Die Profilnummer beschreibt, welches Profil das Steuerungssystem gerade verwendet.
- Seite 45 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Motortemperatur Dieses Symbol wird angezeigt, wenn Steuerungssystem die Stromzufuhr zu den Motoren absichtlich gedrosselt hat, um die Motoren vor Überhitzung zu schützen. Temperatur Steuerungssystem Dieses Symbol wird angezeigt, wenn Steuerungssystem die eigene Stromzufuhr absicht- lich gedrosselt hat, um sich selbst vor Überhitzung...
- Seite 46 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Einstellungsmenü Im Einstellungsmenü können Uhrzeit, Bildschirmhelligkeit, Hintergrundsfarbe usw. eingestellt werden. Drücken Sie gleichzeitig die Tasten für höhere und niedrigere Höchstgeschwindigkeit, um das Menü zu öffnen. Blättern Sie dann durch das Menü, indem Sie den Joystick nach oben bzw. nach unten bewegen.
- Seite 47 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LCD Farbbildschirm Streckenmesser (Distance) Wählen Sie ”Distance” im Menü. Bewegen Sie den Joystick nach rechts, um das Menü für das Einstellen des Streckenmessers zu öffnen. Wählen Sie danach zwischen ”Strecke gesamt”, ”Trip”, ”Streckenanzeige” und ”Nullstellen”, indem Sie den Joystick nach oben bzw.
- Seite 48 Gebrauchsanweisung Street Konstruktion und Funktion Sitzfunktionen R-Net LED Allgemein Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei kleinere Anschlüsse für die externe Funktionssteuerung. Neben diesem Steuerpult kann der Rollstuhl auch mit einem zusätzlichen Steuerpult für den Sitz ausgestattet sein.
- Seite 49 Konstruktion und Funktion Gebrauchsanweisung Street Sitzfunktionen R-Net LED Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls ver- wendet. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwen- det werden.
-
Seite 50: Steuerpult R-Net Led
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LED Funktionstasten Das Steuerpult mit LED-Leuchtdioden weist insgesamt 9 Funktionstasten auf. Hupe Ein / Aus Batteriespannungsanzeige Mode/Modus Sitzanzeige Höchstgeschwindigkeits- Beleuchtung*) Warnblinkanlage*) / Profilanzeige Höchstgeschwindigkeit/Profil Blinker*) Blinker, links*) Verringern/Steigern *) Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist. - Seite 51 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LED Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
-
Seite 52: Batteriespannungsanzeige Anzeige Der Verbleibenden Batteriespannung (Von Links Nach Rechts)
Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LED Batteriespannungsanzeige Anzeige der verbleibenden Batteriespannung (von links nach rechts): Rot+Gelb+Grün = voll geladen Rot+Gelb = halb geladen = Batterien laden Es ist sinnvoll, darauf zu achten, wie diese Anzeige während der Fahrt funktio- niert. - Seite 53 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LED Höchstgeschwindigkeitsanzeige Geschwindigkeit Anzeige der eingestellten Höchstgeschwindigkeit des Rollstuhls. 2 Lampen = niedrige Geschwindigkeit 4 Lampen = mittlere Geschwindigkeit 5 Lampen = Höchstgeschwindigkeit Fahrprofil Bei speziellen Applikationen können mehrere Fahrprofile für den Rollstuhl pro- grammiert sein.
- Seite 54 Gebrauchsanweisung Street Konstruktion und Funktion Steuerpult R-Net LED Sitzanzeige Bei bestimmten Sitzen können die elektrischen Funktionen Sitzhöhenverstellung, Sitzneigung, Rückenlehnenneigung und Beinstützenwinkel mit dem Joystick des Steuerpults gesteuert werden. Die aktive Sitzfunktion wird in der Sitzanzeige des Steuerpults angezeigt. Sitzanzeige...
-
Seite 55: Bedienung
Bedienung Bedienung Allgemeines Permobil Street ist für die Verwendung in Gebäuden und im Freien konstruiert. Bei Fahrten im Innenbereich ist besonders an engen Stellen, beim Passieren von Türen und Eingängen, beim Fahren in Aufzügen, auf Rampen usw. Vorsicht geboten. Beachten Sie beim Betätigen der elektrischen Sitzhöhenverstellung und der Sitzneigungseinstellung die Einklemmgefahr, insbesondere wenn Sie mit dem Rollstuhl unter Tische, Bänke o.ä. -
Seite 56: Joystick Error
Gebrauchsanweisung Street Bedienung Joystick Error Wurde der Joystick vor, während und kurz nach der Zeit, auf die das Steuerungssystem gesetzt wurde, aus der Mittellage entfernt, wird 5 Sekunden lang der Bildschirm für verstellten Joystick angezeigt. Bei Steuerpulten ohne Bildschirm “wandern” stattdessen die Leuchtdioden der Batteriespannungsanzeige hin und her. - Seite 57 Gebrauchsanweisung Street Bedienung Fahrtechnik Die Elektronik des Steuerpults “übersetzt” die Bewegungen des Steuerknüppels und führt die beabsichtigten Bewegungen des Rollstuhls aus. Beim normalen Fahren ist keine besondere Technik erforderlich, was besonders für unerfahrene Rollstuhlfahrer von Vorteil ist. Anfänglich ist es am besten, den Steuerknüppel einfach in die Richtung zu bewegen, in die Sie fahren wollen.
-
Seite 58: Steuerpult R-Net
Gebrauchsanweisung Street Bedienung Steuerpult R-Net Abschließen/Aufschließen des Rollstuhls Das Steuerungssystem kann auf zwei verschiedene Arten gesperrt werden. Entweder mit Hilfe einer Tastenfolge auf der Tastatur oder durch einen phy- sischen Schlüssel. Die Wahl der Methode ist abhängig von der Programmierung des Systems. - Seite 59 Gebrauchsanweisung Street Bedienung Steuerpult R-Net Abschließen mit Schlüssel • Taste Ein/Aus bei abgeschaltetem Steuerungssystem drücken. • Schlüssel in den Ladekontakt des Steuerpults einstecken und abziehen. • Der Rollstuhl ist nun abgeschlossen. Auf Steuerpulten mit Bildschirm wird folgendes Bild angezeigt: Aufschließen: •...
-
Seite 60: Sitzfuntionen
Gebrauchsanweisung Street Bedienung Sitzfunktionen (Gilt nicht für alle Sitzmodelle) Bei gewissen Sitzen können die elek- trischen Funktionen mit Hilfe des Steuer-knüppels am Steuerpult bedient werden. Bestimmte Modelle sind mit drei Speicherplätzen ausgestattet. Jeder Speicherplatz kann die Position des Stellgeräts des Sitzes speichern. - Seite 61 Gebrauchsanweisung Street Bedienung Sitzfunktionen (Gilt nicht für alle Sitzmodelle) Rückkehr zum Fahrmodus Ein- oder mehrmals auf die Taste ”Modus” drücken, bis das Standardbild mit der Geschwindigkeitsanzeige am Bildschirm des Steuerpults erscheint, siehe Abbildung. Standardbildschirm mit Geschwindigkeitsanzeige.
- Seite 62 Gebrauchsanweisung Street Bedienung Sitzfunktionen (Gilt nicht für alle Sitzmodelle) Das Steuerungssystem bestimmter Sitze verfügt über drei Speicherplätze für Sitzpositionen. Jeder Speicherplatz speichert die Position des Stellgeräts des Sitzes. Dies bedeutet, dass eine früher gespeicherte Sitzposition leicht wieder abgerufen werden kann.
- Seite 63 Gebrauchsanweisung Street Bedienung Sitzfunktionen (Gilt nicht für alle Sitzmodelle) Position speichern 1. Die elektrischen Funktionen des Sitzes in gewünschte Position brin- gen. 2. Die Sitz-/Speicherfunktion aktivie- ren (sollte sie nicht aktiviert sein), indem ein- oder mehrmals auf die Taste ”Modus” gedrückt wird, bis ein Sitzsymbol am Bildschirm des Steuerpults erscheint.
- Seite 64 Gebrauchsanweisung Street Sitzfunktionen R-Net LED (Gilt nicht für alle Sitzmodelle) Bei bestimmten Sitzen können die elek- trischen Funktionen Sitzhöhenver- stellung, Sitzneigung, Rückenlehnennei- gung und Beinstützenwinkel mit dem Joystick des Steuerpults gesteuert wer- den. Für die übrigen Sitzfunktionen ist ein eigenes Steuerpult für den Sitz notwendig.
- Seite 65 Gebrauchsanweisung Street Sitzfunktionen R-Net LED (Gilt nicht für alle Sitzmodelle) Rückkehr zum Fahrmodus Ein- oder mehrmals auf die Taste ”Modus” drücken, bis das Standardbild mit der Geschwindigkeitsanzeige am Bildschirm des Steuerpults erscheint, siehe Abbildung.
-
Seite 66: Fahrregeln
Gebrauchsanweisung Street Bedienung Fahrregeln Stützräder Die hinten montierten Stützräder verringern das Risiko, dass der Rollstuhl beim Passieren von Hindernissen o.dgl. nach hinten kippt. Sie sind für die Fahrt stets anzubringen. Stützräder hinten ACHTUNG Die hinteren Stützräder sind für Fahrten mit dem Rollstuhl immer zu montieren (Kippgefahr). -
Seite 67: Hindernisse
Gebrauchsanweisung Street Bedienung Überwinden von Hindernissen Fahren Sie nicht über Hindernisse mit einer Höhe von mehr als 60 mm. Beim Überfahren höherer Kanten nimmt das Kipprisiko und die Gefahr der Rollstuhlbeschädigung zu. Beim Passieren von Hindernissen ist stets auf größte Vorsicht zu achten. -
Seite 68: Bergabfahren
Gebrauchsanweisung Street Bedienung Fahrten abwärts Fahren Sie immer langsam und vorsichtig beim Bergabfahren. Vermeiden Sie abrupte Brems- und Ausweichmanöver und halten Sie stets eine Geschwindigkeit ein, bei der ein sicheres und gefahrloses Manövrieren des Rollstuhls gewährleistet ist. Beim Bergabfahren auf unebenem Untergrund (z.B. Gras, Kies, Sand, Eis und Schnee) ist erhöhte Vorsicht geboten. -
Seite 69: Fahrten Aufwärts
Gebrauchsanweisung Street Bedienung Fahrten aufwärts Fahren Sie immer langsam und vorsichtig beim Bergauffahren. Vermeiden Sie abrupte Ausweichmanöver und halten Sie stets eine Geschwindigkeit ein, bei der ein sicheres und gefahrloses Manövrieren des Rollstuhls gewährleistet ist. Beim Bergauffahren auf unebenem Untergrund (z.B. Gras, Kies, Sand, Eis und Schnee) ist erhöhte Vorsicht geboten. -
Seite 70: Fahren Bei Querneigung
Gebrauchsanweisung Street Bedienung Fahren in Schräglage Beim Fahren in Schräglage ist stets größte Vorsicht ist erforderlich. Vermeiden Sie abrupte Fahrmanöver und halten Sie stets eine Geschwindigkeit ein, bei der eine sichere und gefahrlose Manövrierung des Rollstuhls gewähr- leistet ist. Beim Fahren in Schräglage auf unebenem Untergrund (z.B. Gras, Kiesel, Sand, Schnee) ist besondere Vorsicht geboten. -
Seite 71: Bremsfreigabe
Gebrauchsanweisung Street Bedienung Bremsfreigabe Die Magnetbremse kann entriegelt werden, um ein manuelles Schieben des Rollstuhles zu ermöglichen. 1. Schalten Sie den Rollstuhl durch Betätigen der Starttaste aus. 2. Drücken Sie den Bremsfreigabehebel nach rechts (s. Abb.). Der Stuhl kann nun manuell verschoben werden. -
Seite 72: Aufladen Der Batterien
WARNUNG Verwenden Sie nur Ladegeräte, die zusammen mit Ihrem Rollstuhl geliefert oder von Permobil empfohlen werden. Bei Verwendung anderer Ladegeräte können die Batterien, die Elektronik des Rollstuhls oder das Ladegerät selbst beschädigt werden. Es kann auch dazu führen, dass bestimmte Teile überhitzt werden, was die Brandgefahr erhöht. - Seite 73 Gebrauchsanweisung Street Bedienung Laden Schalten Sie den Rollstuhl mit der AUS/EIN Taste am Steuerpult ab und stecken Sie danach den Ladekontakt in den Ladeanschluss des Rollstuhls. Am Steuerpult des Rollstuhls leuchtet die Batteriespannungsanzeige auf und zeigt den Ladestatus während der Ladung an.
-
Seite 74: Transport
Gebrauchsanweisung Street Transport Transport Der Transport des Rollstuhls hat in dafür geeigneten Transportfahrzeugen zu erfolgen. Kontrollieren Sie, dass der Rollstuhl ordentlich befestigt ist und die Bremsen verriegelt sind. Der Rollstuhl kann an den vorderen und hinteren Transportösen mit Lastriemen befestigt werden. Kontrollieren Sie ferner, dass die Befestigungspunkte des Transportfahrzeugs gut verankert sind. -
Seite 75: Allgemeine Tipps Für Den Transport In Flugzeugen
Gebrauchsanweisung Street Transport Allgemeine Tipps für den Transport in Flugzeugen Für den Transport in Flugzeugen sind insbesondere drei Punkte zu beachten: 1. Batterien Gel-Batterien: Müssen in den meisten Fällen nicht ausgebaut werden. Die Hauptsicherung des Rollstuhls ist hingegen immer abzuschalten. -
Seite 76: Wartung Und Reparaturen
Gebrauchsanweisung Street Wartung und Reparaturen Wartung und Reparaturen Zur Gewährleistung eines einwandfreien Betriebs aller Rollstuhlfunktionen ist auf einen sachgerechten Gebrauch und eine regelmäßige Wartung zu achten. Die gute Wartung des Rollstuhls erhöht seine Lebensdauer und verringert die Gefahr, dass Mängel auftreten. -
Seite 77: Allgemeines - Batterien, Aufbewahrung
Gebrauchsanweisung Street Wartung und Reparaturen Allgemeines - Batterien, Aufbewahrung • Beachten Sie, dass sich Batterien selbsttätig entladen und dass leere Batterien bei tiefen Temperaturen frieren und zerbersten können. Wird der Rollstuhl über längere Zeit nicht in Gebrauch genommen, sind die Batterien einmal monatlich aufzuladen, um eine Beeinträchtigung ihrer Funktionstauglichkeit... -
Seite 78: Reinigung
Durch regelmäßige Service- und Wartungsmaßnahmen werden unnötige Abnutzung und Schäden am Rollstuhl vermieden. Im Anschluss folgen einige allgemeine Empfehlungen von Permobil. Bei kräftiger Verschmutzung des Überzugs oder Schäden an der Oberfläche, setzen Sie sich mit Permobil in Verbindung, um nähere Auskünfte zu erhalten. -
Seite 79: Bremsfreigabe
Gebrauchsanweisung Street Wartung und Reparaturen Bremsfreigabe Kontrollieren Sie das Funktionieren der Bremsfreigabe regelmäßig (mind. 1 Mal monat- lich). Wenn die Bremsen freigegeben sind, kann der Rollstuhl nicht gefahren werden. Position der Bremsfreigabe Hebel für Bremsfreigabe Überprüfung der Sitzgurte Kontrollieren Sie den Zustand der Gurte regelmäßig und vergewissern Sie sich, dass sie... -
Seite 80: Batteriewechsel
Gebrauchsanweisung Street Wartung und Reparaturen Batteriewechsel Vordere Batterie 1. Stellen Sie den Rollstuhl auf einem ebenen Untergrund ab. 2. Fahren/klappen Sie die Beinstütze aus und betätigen Sie, wenn möglich, den Sitzlift. 3. Schalten Sie die Hauptsicherung aus. 4. Lösen Sie die vordere Gestell-... - Seite 81 Gebrauchsanweisung Street Wartung und Reparaturen Auswechseln der hinteren Batterie 1. Stellen Sie den Rollstuhl auf einem ebenen Untergrund ab. 2. Betätigen Sie, wenn möglich, die Sitzanhebung. 3. Schalten Sie die Hauptsicherung aus. 4. Lösen Sie den hinteren Teil der Untergestellabdeckung von den Führungszapfen und heben Sie ihn...
-
Seite 82: Nachfüllen Der Reifenluft
Gebrauchsanweisung Street Wartung und Reparaturen Räder Kontrollieren Sie in regelmäßigen Abständen den vorgeschriebenen Reifendruck. Ein falscher Reifendruck kann die Stabilität und Manövrierfähigkeit beeinträch- tigen. Ein zu geringer Reifendruck verursacht außerdem höheren Verschleiß und verkürzt die Reichweite. Kontrollieren Sie daher regelmäßig den Luftdruck (Sollwert: 250 kPa. -
Seite 83: Auswechseln Des Reifenschlauchs
Gebrauchsanweisung Street Wartung und Reparaturen Auswechseln des Reifenschlauchs (Hinterrad) 1. Bocken Sie den Rollstuhl auf, so dass das Rad frei läuft. Lassen Sie die Luft aus. 2. Ziehen Sie den Reifen von der Felge ab. 3. Wechseln Sie den defekten Schlauch aus. -
Seite 84: Wiederherstellen Der Hauptsicherung/Batterietrennschalter
Gebrauchsanweisung Street Wartung und Reparaturen Wiederherstellen der Hauptsicherung/Batterietrennschalter Die Hauptsicherung fungiert auch als Batteriehauptschalter. In dieser Gebrauchsanweisung sprechen wir allerdings nur von ”Hauptsicherung”. Ein Austausch der Hauptsicherung ist normalerweise nicht erforderlich, da sie als Automatiksicherung bei einem Ausfall einfach wieder eingeschaltet werden kann. -
Seite 85: Auswechseln Der Ladesicherung
Gebrauchsanweisung Street Wartung und Reparaturen Auswechseln der Ladesicherung Die Ladesicherung befindet sich an der Vorderkante der vorderen Unterge- stellabdeckung, unterhalb der Bremsfreigabe-Einheit. Position der Ladesicherung Ladesicherung 15A ACHTUNG Schalten Sie immer zuerst am Steuerpult die Stromversorgung aus, bevor Sie den Austausch der Ladesicherung vornehmen. -
Seite 86: Technische Daten
Gebrauchsanweisung Street Technische Daten Technische Daten Die auf den folgenden Seiten angegebenen Daten gelten für ein Street-Untergestell in Kombination mit einem Corpus-Sitz. Für Maß- und Gewichtsangaben der ver- schiedenen Sitzmodelle, vgl. die mitgelieferte Gebrauchsanweisung. Länge: 1070 mm Breite: 630 mm... - Seite 87 Gebrauchsanweisung Street Technische Daten DATEN Allgemeines Modellbezeichnung ............Permobil street rollstuhlklasse ..............b Maße und Gewicht Länge ................1070 mm breite ................630 mm höhe ................1165 mm Kleinste Transportmaße, L x b x h ........830x630x800 mm Gewicht, inkl. batterien und corpus-sitz ......155 kg Max. batteriegröße ............260x170x215 mm Räder reifenabmessung vorn ...........210x65 alt. 260x85 reifenabmessung hinten ..........3.50-8 empfohlener Luftdruck Vorder-/hinterreifen ....250 kPa (2.5 bar) Leistungsdaten reichweite ...............25-35 km Min. wenderadius ............1220 mm Max. hindernishöhe ............60 mm steigungsbewältigung ............. 10° sichere neigung ............. 6° Fahren auf untergrund mit seitenneigung ...... 6° Max Geschwindigkeit, vorwärts ........6/12 km/h Max Geschwindigkeit, rückwärts ........4 km/h ELEKTRISCHES SYSTEM R-Net Elektronik .......
-
Seite 88: Leitfaden Zur Fehlersuche
Vorkommnissen, die beim Gebrauch des Rollstuhls auftreten können, sowie Vorschläge zu entsprechenden Maßnahmen für die Abhilfe. Beachten Sie bitte, dass diese Liste möglicher Fehler nicht vollständig ist. Setzen Sie sich in Zweifelsfällen immer mit Ihrer Servicestelle oder Permobil in Verbindung. PROBLEM MÖGLICHE URSACHE MASSNAHME Der rollstuhl lässt sich... - Seite 89 Gebrauchsanweisung Street Fehlersuche PROBLEM MÖGLICHE URSACHE MASSNAHME Der rollstuhl fährt nur sitzhöhenverstellung oder senken der sitzhöhen- mit herabgesetzter sitzneigung zu hoch verstellung oder sitzneigung, Geschwindigkeit. efahren. siehe seite 28. Gilt bei elektrische- regelter Sitzhöhene- instellung und Sitzneigung. Der rollstuhl lässt sich hauptsicherung auf hauptsicherung zurückset- nicht laden. ”aus”- beispielsweise nach zen. einem batteriewechsel. siehe seite 84. Ladesicherung hat Überprüfen sie sorgfältig die ausgelöst auf Grund von mögliche ursache, bevor die z.b. Fehlern an batterie, Ladesicherung ausgewech- Ladegerät, Ladekabeln, selt wird.
-
Seite 90: Diagnostik R-Net
Steuerungssystem des Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausge- führten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind. -
Seite 91: Beispiel Eines Bildschirms, Der Einen Systemfehler Zeigt
Reparatur von defekten Einheiten Außer spezifischen, OEM-genehmigten Ersatzteilen (für nähere Informationen über diese Ersatzteile, setzen Sie sich bitte mit Permobil in Verbindung) gibt es im Steuerungssystem R-Net keine austauschbaren Teile. Defekte Einheiten müssen daher an Permobil oder eine von Permobil autorisierte Werkstatt zur... - Seite 92 Steuerungssystem des Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausge- führten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind.
- Seite 93 Gebrauchsanweisung Street Fehlersuche FEHLERSIGNAL FEHLERANZEIGE - MASSNAHME 1 Lampe - niedrige Batteriespannung Batteriezustand überprüfen. Kontakt zwischen Batterie und Kontrolleinheit überprüfen. 2 Lampen - Unterbrechung linker Antriebsmotor Anschluss zum linken Antriebsmotor überprüfen. 3 Lampen - Kurzschluss linker Antriebsmotor Kontakte und Kabel des Antriebsmotors überprüfen.
-
Seite 94: Zubehör
Gebrauchsanweisung Street Zubehör Zubehör Das Zubehörangebot für Permobil-Rollstühle wird laufend erweitert. Bitte kon- taktieren Sie den nächstgelegenen Permobil-Fachhändler für Informationen zu erhältlichen Zubehörkomponenten für Ihr Rollstuhlmodell. - Seite 96 Street Artnr: 205232-DE-0...
