Parallelstreben
Parallelstreben
Demontage
1. Heben Sie den Sitz in die höchste Position an;
für die manuelle Sitzanhebung, s. Seite 28, 31.
2. Schalten Sie am Steuerpult den Hauptstrom-
schalter aus.
3. Demontieren Sie die hintere Untergestell-
abdeckung, s. Seite 7
4. Demontieren Sie die aktuelle Parallelstrebe.
Die Parallelstrebe ist mit jeweils zwei
Schrauben befestigt, s. Abb.
Montage
Zur
Montage
in
umgekehrter
vorgehen.
Pos.
1
Parallelstreben
2
Unterlegscheibe, ISO 7089 6 200 HV
Fe/Zn 5 C (6,4x12x1,6)
3
Schraube, ISO 4762 M6x22 8.8 Fe/Zn 5 C1
4
Mutter, DIN 985 M6 fzb
Reihenfolge
Beschreibung

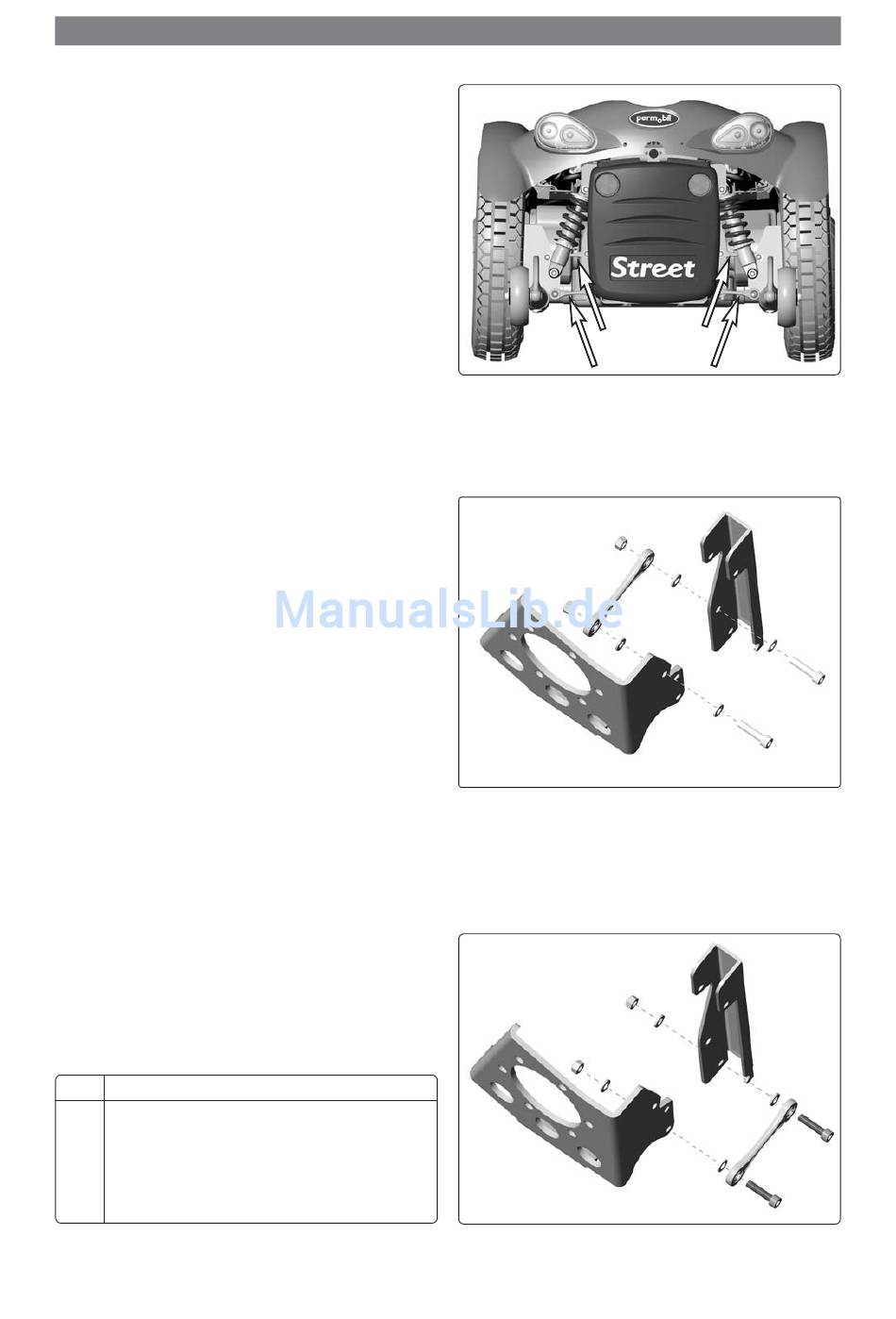

An der Rollstuhlhinterseite befinden
sich vier Parallelstreben.
Montage der oberen Parallelstreben zwischen
Untergestell- und Gelenkarm-
befestigungspunkten.
Montage der unteren Parallelstreben zwischen
Untergestell- und Gelenkarm-
befestigungspunkten.
16
