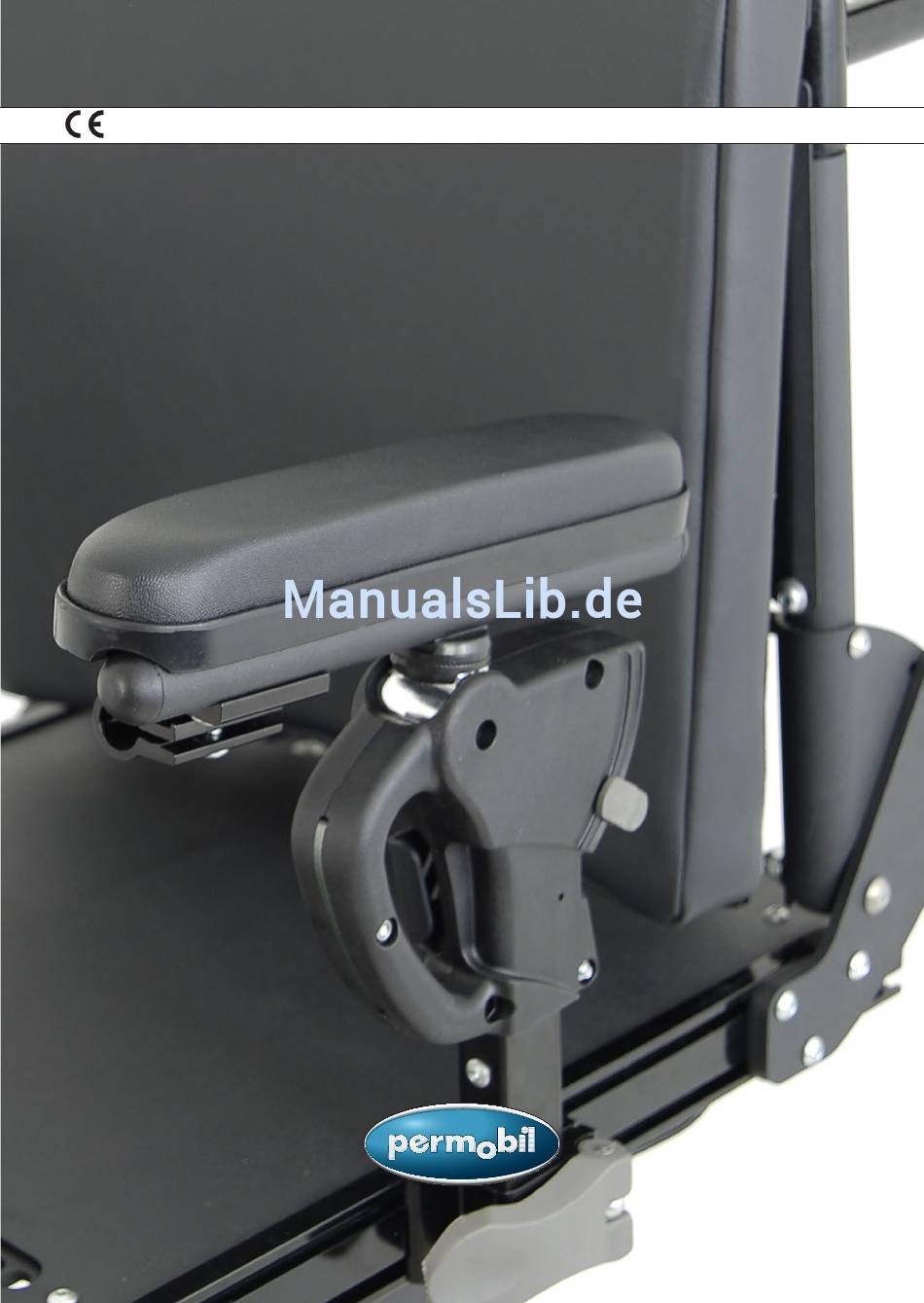

- Seite 1 BEDIENUNGSANLEITUNG PS Junior Sitzsystem für elektrischen Rollstuhl...
-
Seite 3: So Finden Sie Permobil
So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil Europe BV... -
Seite 4: Sitzsystem Für Elektrischen Rollstuhl
PS Junior Sitzsystem für elektrischen Rollstuhl Hergestellt und herausgegeben von Permobil AB, Schweden Ausgabe Nr.: 5 - 2010-11 Art.-Nr.: 205228-DE-0... -
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung PS Junior Inhalt Wichtige Hinweise zur Bedienungsanleitung ..........6 Technische Unterstützung ................7 Zubehör u. Ersatzteile ..................7 Entsorgung des Sitzes ..................7 Garantie ......................7 Sicherheitsvorschriften ................8-15 Konstruktion und Funktion................16 Allgemeines ....................16 Sitzfunktionen ....................17 Steuerpult ..................... -
Seite 6: Wichtige Hinweise Zur Bedienungsanleitung
Wichtige Hinweise zur Bedienungsanleitung Wichtige Hinweise zur Bedienungsanleitung Wir gratulieren Ihnen zur Wahl Ihres Permobil-Produkts. Wir werden unser Möglichstes tun, damit Sie auch in Zukunft mit unserem Produkt zufrieden sind. Es ist sehr wichtig, dass Sie vor dem ersten Einsatz Ihres Sitzes und Rollstuhls diese Bedienungsanleitung lesen und verstehen, insbesondere den Abschnitt, in dem die Sicherheitshinweise aufgeführt sind. -
Seite 7: Technische Unterstützung
Center. Auch Schrauben und Bolzen sind über den authorisiertem Fachhandel zu beziehen. Entsorgung Wiedereinsatz Sollten Sie Ihr Permobil Produkt nicht mehr nutzen, so wenden Sie sich bitte an Ihren autorisierten Fachhändler oder Ihre Krankenversicherung. Permobil Produkte sind im vollen Rahmen zum Wiedereinsatz geeignet. -
Seite 8: Sicherheitsvorschriften - Allgemeines
Es besteht die Gefahr von Verletzungen und Schäden am Rollstuhl sowie an der Umgebung. ACHTUNG Missachtet der Benutzer oder eine andere Person die in dieser Bedienungsanleitung genannten Empfehlungen, Warnhinweise und Anleitungen, so haftet Permobil nicht für dadurch verursachte Personen- oder Sachschäden. - Seite 9 Hilfsmittelstelle oder Permobil, um nähere Auskünfte zu erhalten. • Transport- und sonstige Schäden am Rollstuhl und am Zubehör. Falls Sie feststellen sollten, dass etwas beschädigt ist oder sonst wie fehlerhaft aussieht, fragen Sie umgehend Ihre Hilfsmittelstelle oder Permobil nach Auskunft, bevor Sie mit der Kontrolle fortfahren.
-
Seite 10: Sicherheitsvorschriften
Bedienungsanleitung PS Junior Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Quetschgefahr Beachten Sie, dass der Sitz schwer ist und viele bewegliche Teile enthält, weshalb immer die Gefahr von Quetschverletzungen besteht. Verwenden Sie die elektrischen Sitzfunktionen mit großer Vorsicht. Dies gilt vor allem, wenn Sie vor bzw. unter einen Tisch oder andere feste und bewegliche Elemente fahren. - Seite 11 Abstand kann dazu führen, dass der Benutzer das Gleichgewicht verliert und stürzt. Permobil empfiehlt, nur in Anwesenheit einer zweiten Person ein- und auszu- steigen, die bei Bedarf eingreifen und helfen kann. Vorsicht beim Beugen oder Strecken nach Gegenständen.
- Seite 12 Überschreiten dieses Gewichts kann die Manövrierfähigkeit und Stabilität des Rollstuhls beeinträchtigt werden. Verwendung in verschiedenen Klimazonen Die Sitze von Permobil sind so konstruiert, dass sie unempfindlich gegen die meisten Witterungseinflüsse sind. Allerdings sollten Sie den Sitz z.B. keiner starken Kälte, dauernder Feuchtigkeit, kräftigem Regen/Schneefall oder ähn- lichen Situationen aussetzen.
- Seite 13 Bedienungsanleitung PS Junior Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Transport Der Rollstuhl darf nur in Fahrzeugen transportiert werden, die für diesen Zweck zugelassen sind. Fragen Sie den Fahrer des Fahrzeugs und vergewissern Sie sich, dass das Fahrzeug für den Transport einer Person im Rollstuhl konstruiert, ausgerüstet und versichert ist.
- Seite 14 Stromversorgung zu unterbrechen. Nähere Angaben hierzu finden Sie in der Bedienungsanleitung zu Ihrem Rollstuhl (Fahrgestell-Handbuch). Verwenden Sie ausschließlich Ersatzteile und Zubehörteile, die von Permobil genehmigt sind oder empfohlen werden. Alle anderen verwendeten Teile kön- nen zu Veränderungen führen, durch die die Funktionen und Sicherheit des Sitzes beeinträchtigt werden.
- Seite 15 Sie den Rollstuhl aus und verständigen Sie Ihre Hilfsmittelstelle oder Permobil, um nähere Informationen zu erhalten. Es ist von größter Wichtigkeit, dass Permobil im Falle von Beschädigungen des Sitzes und dessen Zubehör durch Transport, Fahrbetrieb oder sonstige Einwirkungen direkt nach dem betreffenden Vorfall informiert wird. Es besteht die Gefahr, dass sich der Sitz und dessen Zubehör nicht länger sicher und...
-
Seite 16: Konstruktion Und Funktion
Bedienungsanleitung PS Junior Konstruktion und Funktion Konstruktion und Funktion Allgemein PS-Junior ist ein ergonomisch geformter Sitz, der sich problemlos auf die Bedürfnisse des Benutzers einstellen lässt. Der Sitz ist nach dem Baukastenprinzip aufgebaut, wobei der Sitzrahmen das Grundgerüst dar- stellt, das anschließend durch eine Auswahl an Sitzpolsterungen, Armlehnen, Beinstützen und weiterem Zubehör wie Wadenstützen, Oberschenkelstützen,... -
Seite 17: Sitzfunktionen
Bedienungsanleitung PS Junior Konstruktion und Funktion Konstruktion und Funktion Elektrische Sitzfunktionen (können je nach Ausrüstung des Rollstuhls unterschiedlich sein) Die elektrischen Sitzfunktionen werden von elektrischen Stellgeräten gesteuert und können über das Steuerpult des Rollstuhls/Sitzes stufenlos eingestellt wer- den. Funktionen • Sitzhöhenverstellung • Sitzneigung... -
Seite 18: Steuerpult
Bedienungsanleitung PS-Sitz Konstruktion und Funktion Konstruktion und Funktion Die elektrischen Funktionen des Sitzes können vom Steuerpult des Rollstuhls aus gesteuert werden. Für nähere Informationen, siehe Bedienungsanleitung für das Fahrgestell. Bei Sitzen, die mit dem Steuerungssystem ICS ausgestattet sind, können die elektrischen Funktionen auch mit Hilfe des ICS-Steuerpults gesteuert werden. - Seite 19 Bedienungsanleitung PS-Sitz Konstruktion und Funktion Konstruktion und Funktion Die Symbole des Steuerpults geben Auskunft über die zur Verfügung stehenden Sitzfunktionen, welche Sitzfunktionen beschränkt sind und welche Sitzfunktionen eine Geschwindigkeitsreduzierung bewirken oder die Fahrt gänzlich stoppen. Die Symbole können dunkel sein, mit Dauerlicht leuchten oder blinken. Dunkles Symbol Das Symbol der Funktion ist dunkel.
-
Seite 20: Sitzhöhenverstellung
Bedienungsanleitung PS-Sitz Konstruktion und Funktion Konstruktion und Funktion Sitzhöhenverstellung Der Sitz fährt hinauf, wenn der obere Bereich der Taste gedrückt wird und fährt hinunter, wenn der untere Bereich gedrückt wird. Sitzneigung Der Sitz wird nach hinten geneigt, wenn der untere Bereich der Taste gedrückt wird, und nach vorne, wenn der obere Bereich gedrückt wird. -
Seite 21: Speicherfunktion
Bedienungsanleitung PS-Sitz Konstruktion und Funktion Konstruktion und Funktion Speicherfunktion Das Steuerpult hat einen eingebauten Speicher mit drei Speicherplätzen. Jeder Speicherplatz kann alle elektrischen Einstellungen des Sitzes speichern. Einstellung speichern Bringen Sie den Sitz in die Stelung, die Sie speichern möchten. - Aktivieren Sie die Speicherfunktion, indem Sie die Speichertaste (8) 2 Sekunden lang gedrückt halten, siehe Abbildung. -
Seite 22: Einstellungen U. Justierungen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Einstellung des Rückenlehnenwinkels 115° 85° Manuelle Einstellung des Rückenlehnenwinkels. 1. Muttern und Unterlagscheiben der Bolzen, die die Rückenlehne in Position halten, entfernen. 2. Rückenlehne mit einer Hand halten, Schrauben demontieren, Rückenlehne in gewünschte Position bringen. -
Seite 23: Sitzbreite
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Sitzbreite einstellen ACHTUNG Die Einstellung der Breite bedingt einen Austausch der Rückenlehnenplatte und der Rückenlehnenpolsterung. Siehe nachstehende Tabelle für die Auswahl der richtigen Polsterung und der richtigen Platte. Sitzbreite Art.nr. Schale Art.nr. Polsterung 275 mm... - Seite 24 Einstellungen u. Justierungen Bedienungsanleitung PS Junior Sitzbreite einstellen Einstellung der Rückenlehnenbreite 1. Polsterung Rückenlehne demontieren. Diese ist mit einem Klettverschluss an der Rückseite der Rückenlehne befestigt, siehe Abbildung. Die Polsterung ist mit einem Klettverschluss an der Rückseite der Rückenlehne befestigt.
- Seite 25 Bedienungsanleitung PS Junior Einstellungen u. Justierungen Sitzbreite einstellen 6. Die beiden Schrauben, die die Breiteneinstellung des Rücken- lehnenrahmens fixieren, demon- tieren, siehe Abbildung. Sitzen manueller Sitzneigung, müssen auch die Schrauben am Griff des Sitznei- gungsmechanismus entfernt wer- den, siehe Abbildung.
-
Seite 26: Sitztiefe Einstellen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Sitztiefe einstellen Die drei Muttern an der linken bzw. rechten Seite des Sitzes lösen, siehe Abbildung. Rückenlehne danach auf gewünschte Sitztiefe einstel- len. Durch Anziehen der Muttern in gewünschter Lage fixieren. Die Sitztiefeneinstellung wird mit drei Muttern an der rechten bzw. -
Seite 27: Armlehne Einstellen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Armlehne einstellen Die Armlehne kann bei Bedarf ein- fach demontiert/montiert werden. Demontage Entriegeln Sie die Armlehnenverrie- gelung an der Seite des Sitzes, indem Sie die Verriegelung gerade heraus- ziehen, siehe Abbildung. Demontieren Sie die Armlehne, indem Sie sie gera- de nach oben herausziehen. -
Seite 28: Armlehne
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Armlehne einstellen Einstellung der Höhe 1. Armlehne halten und Verriege- lungsmechanismus entriegeln, indem Sie ihn nach hinten drü- cken, siehe Abbildung. 2. Armlehne auf gewünschte Höhe einstellen Verriegelungs- mechanismus loslassen, um die gewünschte Position zu fixieren. - Seite 29 Bedienungsanleitung PS Junior Einstellungen u. Justierungen Armlehne einstellen Winkeleinstellung 1. Verriegelungsbügel zusammendrücken und gerade nach hinten ziehen, siehe nachstehende Abbildung. 2. Gewünschten Armlehnenwinkel einstellen. 3. Verriegelungsbügel wieder hineinschieben, um die Armlehne in gewünsch- tem Winkel zu fixieren.
-
Seite 30: Beinstütze Einstellen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Beinstütze einstellen Länge 1. Schraube, die die Längenein- stellung der Beinstütze fixiert, demontieren, siehe Abb. 2. Beinstütze in gewünschte Position bringen und Einstellung fixieren, indem Sie die Schraube wieder anbringen. Schraube zur Fixierung der Längeneinstellung der Beinstütze. - Seite 31 Bedienungsanleitung PS Junior Einstellungen u. Justierungen Beinstütze einstellen 4. Halterung (A) der Fußplatte in gewünschter Höhe am oberen Rohr der Beinstütze montieren. Halterung ohne Abstandhalter (B), die vorher zwischen Halterung und unterem Rohr montiert waren, anbringen. Die Halterung der Fußplatte wird ohne Abstandhalter am oberen Rohr der Beinstütze montiert.
-
Seite 32: Beinstützen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Beinstütze einstellen Ausschwenken/Demontieren 1. Verriegelung lösen, indem Sie diese gerade nach hinten führen. Beinstütze danach nach außen schwenken, siehe Abbildung. 2. Beinstütze zur Demontage gerade nach oben ziehen. Montage 1. Führungsstifte ausge- Verriegelung lösen, indem Sie diese schwenkter Beinstütze in die... -
Seite 33: Fußplatte Einstellen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Fußplatte einstellen Einstellung der Pronation (Ein- wärtsdrehung), hinein/hinaus: 1. Spannmutter (A) lösen und die Schraube (B) hinein- oder hinaus- drehen, um die Fußplatte in den gewünschten Winkel zu bringen, siehe Abbildung. 2. Spannmutter (A) anziehen, um... -
Seite 34: Sitzneigung Einstellen
Bedienungsanleitung PS Junior Einstellungen u. Justierungen Sitzneigung einstellen (Option) 1. Griffe an der Rückseite des Sitzes festhalten, siehe Abbildung. 2. Entriegelungsgriffe an der linken und rechten Seite hineindrücken und den Sitz in die gewünschte Neigung bringen. 3. Einstellung fixieren, indem Sie die Entriegelungsgriffe wieder loslassen. -
Seite 35: Sitzgurt
Schnappverschluss einrastet. Eingebauter Sitzgurt. Schnappverschluss Sitzgurt. WARNUNG Der Gurt von Permobil ist ausschließlich dafür bestimmt, den Benutzer festzuhalten und dient nicht als Schutzeinrichtung bei Kollisionen bzw. Unfällen. Überprüfen Sie regelmäßig den Zustand des Gurts. Er darf keine Beschädigungen oder Abnutzungsstellen aufweisen. -
Seite 36: Pflege Und Wartung
Durch regelmäßige Pflege und Wartung werden unnötige Abnutzung und Schäden an Ihrem Sitz unterbunden. Nachstehend sind einige allgemeine Ratschläge angeführt. Permobil empfiehlt, diese zu befolgen. Bei kräftiger Verschmutzung des Überzugs oder Schäden an der Oberfläche, setzen Sie sich mit Permobil in Verbindung, um nähere Auskünfte zu erhalten. -
Seite 37: Zubehör
Bedienungsanleitung PS Junior Zubehör Zubehör Für die Permobil-Sitze werden kontinuierlich Zubehörteile entwickelt. Fragen Sie Ihren örtlichen Permobil-Fachhändler, welches Zubehör im Einzelnen für Ihren Sitz erhältlich ist. -
Seite 38: Technische Daten
Bedienungsanleitung PS Junior Technische Daten Daten Nachstehende Maß- und Gewichtsangaben gelten für einen PS Junior in Standardausführung (inkl. Steuerpult) mit folgender Einstellung, Beinstütze 70°, Sitztiefe 425mm, Sitzbreite 400 mm und Rückenlehnenwinkel 90°. Allgemein Name ....................PS Junior Maß- und Gewichtsangaben Max. - Seite 40 PS Junior Art.-Nr.: 205228-DE-0...
