REGOLAZIONE

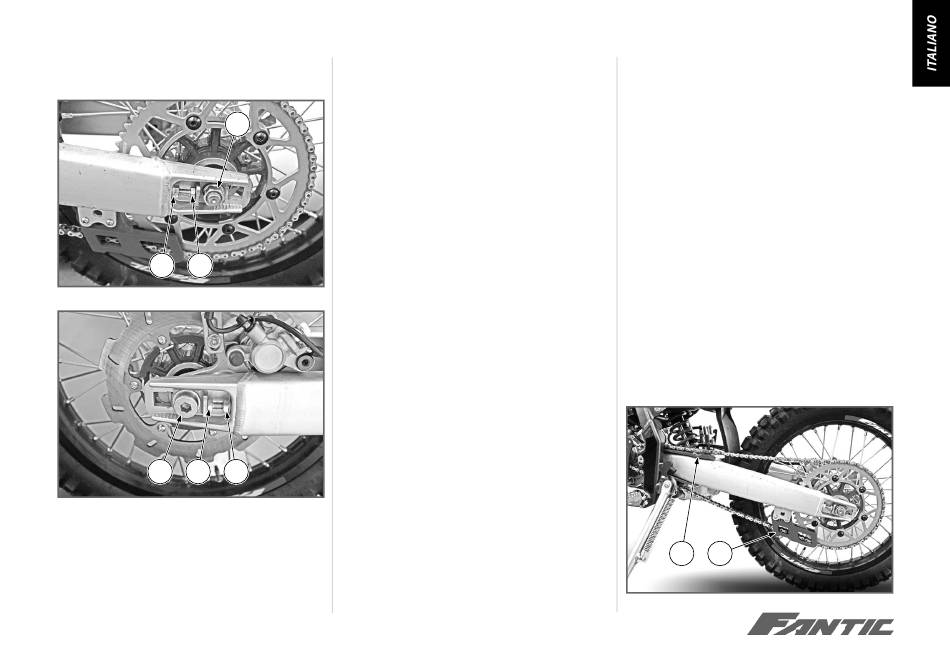

Ruota lato catena
3
1 2
Ruota lato freno
4 5 6
- Bloccare, con l'apposita chiave, la rotazione del
perno ruota (4).
- Allentare il dado ruota (3).
NOTA: Per il centraggio ruota posteriore sono pre-
41
viste delle tacche di riferimento stampigliate su en-
trambe le estremità dei bracci forcellone.
- Allentare il controdado destro (6) e quello sinistro
(1).
- Agire sul registro catena destro (5) e sinistro (2), e
regolare il gioco catena verifi cando che, da entram-
bi i lati veicolo, corrispondano gli stessi riferimenti.
- Serrare il controdado destro (6) e quello sinistro
(1).
- Bloccare, con l'apposita chiave, la rotazione
del perno ruota (4).
- Serrare il dado ruota (3).
Coppia di serraggio dado ruota (3): 80 Nm (8 kgm).
VERIFICA USURA CATENA, PIGNONE E CORONA
Controllare le seguenti parti e verifi care che la
catena, il pignone e la corona non presentino:
- rulli consumati;
- perni allentati;
- maglie secche, arrugginite, schiacciate o grippate;
- logoramento eccessivo;
- anelli di tenuta mancanti;
- denti del pignone o della corona eccessivamente
rovinati o danneggiati.
Se uno di questi componenti risulta essere dan-
neggiato, è necessario sostituire l'intero gruppo
catena (pignone, catena e corona).
Verifi care inoltre il consumo della cruna catena
(8) e il pattino scorri catena (7).
7 8
