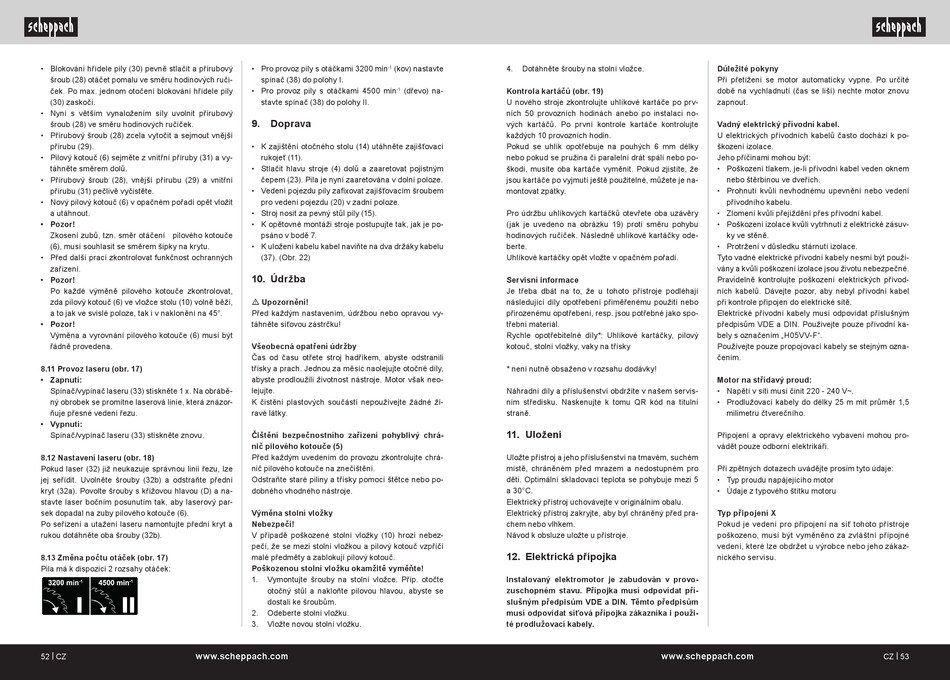

• Blokování hřídele pily (30) pevně stlačit a přírubový
šroub (28) otáčet pomalu ve směru hodinových ruči-
ček. Po max. jednom otočení blokování hřídele pily
(30) zaskočí.
• Nyní s větším vynaložením síly uvolnit přírubový
šroub (28) ve směru hodinových ručiček.
• Přírubový šroub (28) zcela vytočit a sejmout vnější
přírubu (29).
• Pilový kotouč (6) sejměte z vnitřní příruby (31) a vy-
táhněte směrem dolů.
• Přírubový šroub (28), vnější přírubu (29) a vnitřní
přírubu (31) pečlivě vyčistěte.
• Nový pilový kotouč (6) v opačném pořadí opět vložit
a utáhnout.
• Pozor!
Zkosení zubů, tzn. směr otáčení pilového kotouče
(6), musí souhlasit se směrem šipky na krytu.
• Před další prací zkontrolovat funkčnost ochranných
zařízení.
• Pozor!
Po každé výměně pilového kotouče zkontrolovat,
zda pilový kotouč (6) ve vložce stolu (10) volně běží,
a to jak ve svislé poloze, tak i v naklonění na 45°.
• Pozor!
Výměna a vyrovnání pilového kotouče (6) musí být
řádně provedena.
8.11 Provoz laseru (obr. 17)
• Zapnutí:
Spínač/vypínač laseru (33) stiskněte 1 x. Na obrábě-
ný obrobek se promítne laserová linie, která znázor-
ňuje přesné vedení řezu.
• Vypnutí:
Spínač/vypínač laseru (33) stiskněte znovu.
8.12 Nastavení laseru (obr. 18)
Pokud laser (32) již neukazuje správnou linii řezu, lze
jej seřídit. Uvolněte šrouby (32b) a odstraňte přední
kryt (32a). Povolte šrouby s křížovou hlavou (D) a na-
stavte laser bočním posunutím tak, aby laserový par-
sek dopadal na zuby pilového kotouče (6).
Po seřízení a utažení laseru namontujte přední kryt a
rukou dotáhněte oba šrouby (32b).
8.13 Změna počtu otáček (obr. 17)
Pila má k dispozici 2 rozsahy otáček:
52 | CZ
www.scheppach.com
• Pro provoz pily s otáčkami 3200 min
(kov) nastavte
-1
spínač (38) do polohy I.
• Pro provoz pily s otáčkami 4500 min
(dřevo) na-
-1
stavte spínač (38) do polohy II.
9.
Doprava
• K zajištění otočného stolu (14) utáhněte zajišťovací
rukojeť (11).
• Stlačit hlavu stroje (4) dolů a zaaretovat pojistným
čepem (23). Pila je nyní zaaretována v dolní poloze.
• Vedení pojezdu pily zafixovat zajišťovacím šroubem
pro vedení pojezdu (20) v zadní poloze.
• Stroj nosit za pevný stůl pily (15).
• K opětovné montáži stroje postupujte tak, jak je po-
psáno v bodě 7.
• K uložení kabelu kabel naviňte na dva držáky kabelu
(37). (Obr. 22)
10. Údržba
m Upozornění!
Před každým nastavením, údržbou nebo opravou vy-
táhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstranili
třísky a prach. Jednou za měsíc naolejujte otočné díly,
abyste prodloužili životnost nástroje. Motor však neo-
lejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chrá-
nič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
Výměna stolní vložky
Nebezpečí!
V případě poškozené stolní vložky (10) hrozí nebez-
pečí, že se mezi stolní vložkou a pilový kotouč vzpříčí
malé předměty a zablokují pilový kotouč.
Poškozenou stolní vložku okamžitě vyměňte!
1.
Vymontujte šrouby na stolní vložce. Příp. otočte
otočný stůl a nakloňte pilovou hlavou, abyste se
dostali ke šroubům.
2.
Odeberte stolní vložku.
3.
Vložte novou stolní vložku.
4.
Dotáhněte šrouby na stolní vložce.
Kontrola kartáčů (obr. 19)
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo po-
škodí, musíte oba kartáče vyměnit. Pokud zjistíte, že
jsou kartáče po vyjmutí ještě použitelné, můžete je na-
montovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávěry
(jak je uvedeno na obrázku 19) proti směru pohybu
hodinových ručiček. Následně uhlíkové kartáčky ode-
berte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spo-
třební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáčky, pilový
kotouč, stolní vložky, vaky na třísky
* není nutně obsaženo v rozsahu dodávky!
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
11. Uložení
Uložte přístroj a jeho příslušenství na tmavém, suchém
místě, chráněném před mrazem a nedostupném pro
děti. Optimální skladovací teplota se pohybuje mezi 5
a 30°C.
Elektrický přístroj uchovávejte v originálním obalu.
Elektrický přístroj zakryjte, aby byl chráněný před pra-
chem nebo vlhkem.
Návod k obsluze uložte u přístroje.
12. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
www.scheppach.com
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité
době na vychladnutí (čas se liší) nechte motor znovu
zapnout.
Vadný elektrický přívodní kabel.
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuv-
ky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přívodní ka-
bely s označením „H05VV-F".
Používejte pouze propojovací kabely se stejným ozna-
čením.
Motor na střídavý proud:
• Napětí v síti musí činit 220 - 240 V~.
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku motoru
Typ připojení X
Pokud je vedení pro připojení na síť tohoto přístroje
poškozeno, musí být vyměněno za zvláštní přípojné
vedení, které lze obdržet u výrobce nebo jeho zákaz-
nického servisu.
CZ | 53
