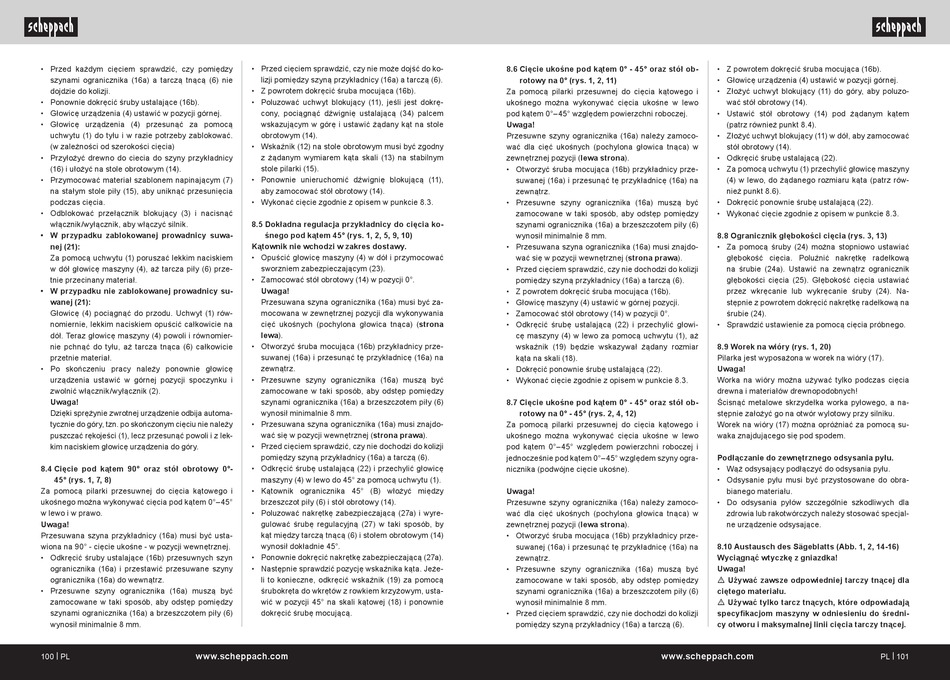

• Przed każdym cięciem sprawdzić, czy pomiędzy
szynami ogranicznika (16a) a tarczą tnącą (6) nie
dojdzie do kolizji.
• Ponownie dokręcić śruby ustalające (16b).
• Głowicę urządzenia (4) ustawić w pozycji górnej.
• Głowicę urządzenia (4) przesunąć za pomocą
uchwytu (1) do tyłu i w razie potrzeby zablokować.
(w zależności od szerokości cięcia)
• Przyłożyć drewno do ciecia do szyny przykładnicy
(16) i ułożyć na stole obrotowym (14).
• Przymocować materiał szablonem napinającym (7)
na stałym stole piły (15), aby uniknąć przesunięcia
podczas cięcia.
• Odblokować przełącznik blokujący (3) i nacisnąć
włącznik/wyłącznik, aby włączyć silnik.
• W przypadku zablokowanej prowadnicy suwa-
nej (21):
Za pomocą uchwytu (1) poruszać lekkim naciskiem
w dół głowicę maszyny (4), aż tarcza piły (6) prze-
tnie przecinany materiał.
• W przypadku nie zablokowanej prowadnicy su-
wanej (21):
Głowicę (4) pociągnąć do przodu. Uchwyt (1) rów-
nomiernie, lekkim naciskiem opuścić całkowicie na
dół. Teraz głowicę maszyny (4) powoli i równomier-
nie pchnąć do tyłu, aż tarcza tnąca (6) całkowicie
przetnie materiał.
• Po skończeniu pracy należy ponownie głowicę
urządzenia ustawić w górnej pozycji spoczynku i
zwolnić włącznik/wyłącznik (2).
Uwaga!
Dzięki sprężynie zwrotnej urządzenie odbija automa-
tycznie do góry, tzn. po skończonym cięciu nie należy
puszczać rękojeści (1), lecz przesunąć powoli i z lek-
kim naciskiem głowicę urządzenia do góry.
8.4 Cięcie pod kątem 90° oraz stół obrotowy 0°-
45° (rys. 1, 7, 8)
Za pomocą pilarki przesuwnej do cięcia kątowego i
ukośnego można wykonywać cięcia pod kątem 0°–45°
w lewo i w prawo.
Uwaga!
Przesuwana szyna przykładnicy (16a) musi być usta-
wiona na 90° - cięcie ukośne - w pozycji wewnętrznej.
• Odkręcić śruby ustalające (16b) przesuwnych szyn
ogranicznika (16a) i przestawić przesuwane szyny
ogranicznika (16a) do wewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił minimalnie 8 mm.
100 | PL
www.scheppach.com
• Przed cięciem sprawdzić, czy nie może dojść do ko-
lizji pomiędzy szyną przykładnicy (16a) a tarczą (6).
• Z powrotem dokręcić śruba mocująca (16b).
• Poluzować uchwyt blokujący (11), jeśli jest dokrę-
cony, pociągnąć dźwignię ustalającą (34) palcem
wskazującym w górę i ustawić żądany kąt na stole
obrotowym (14).
• Wskaźnik (12) na stole obrotowym musi być zgodny
z żądanym wymiarem kąta skali (13) na stabilnym
stole pilarki (15).
• Ponownie unieruchomić dźwignię blokującą (11),
aby zamocować stół obrotowy (14).
• Wykonać cięcie zgodnie z opisem w punkcie 8.3.
8.5 Dokładna regulacja przykładnicy do cięcia ko-
śnego pod kątem 45° (rys. 1, 2, 5, 9, 10)
Kątownik nie wchodzi w zakres dostawy.
• Opuścić głowicę maszyny (4) w dół i przymocować
sworzniem zabezpieczającym (23).
• Zamocować stół obrotowy (14) w pozycji 0°.
Uwaga!
Przesuwana szyna ogranicznika (16a) musi być za-
mocowana w zewnętrznej pozycji dla wykonywania
cięć ukośnych (pochylona głowica tnąca) (strona
lewa).
• Otworzyć śruba mocująca (16b) przykładnicy prze-
suwanej (16a) i przesunąć tę przykładnicę (16a) na
zewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił minimalnie 8 mm.
• Przesuwana szyna ogranicznika (16a) musi znajdo-
wać się w pozycji wewnętrznej (strona prawa).
• Przed cięciem sprawdzić, czy nie dochodzi do kolizji
pomiędzy szyną przykładnicy (16a) a tarczą (6).
• Odkręcić śrubę ustalającą (22) i przechylić głowicę
maszyny (4) w lewo do 45° za pomocą uchwytu (1).
• Kątownik ogranicznika 45° (B) włożyć między
brzeszczot piły (6) i stół obrotowy (14).
• Poluzować nakrętkę zabezpieczającą (27a) i wyre-
gulować śrubę regulacyjną (27) w taki sposób, by
kąt między tarczą tnącą (6) i stołem obrotowym (14)
wynosił dokładnie 45°.
• Ponownie dokręcić nakrętkę zabezpieczającą (27a).
• Następnie sprawdzić pozycję wskaźnika kąta. Jeże-
li to konieczne, odkręcić wskaźnik (19) za pomocą
śrubokręta do wkrętów z rowkiem krzyżowym, usta-
wić w pozycji 45° na skali kątowej (18) i ponownie
dokręcić śrubę mocującą.
8.6 Cięcie ukośne pod kątem 0° - 45° oraz stół ob-
rotowy na 0° (rys. 1, 2, 11)
Za pomocą pilarki przesuwnej do cięcia kątowego i
ukośnego można wykonywać cięcia ukośne w lewo
pod kątem 0°–45° względem powierzchni roboczej.
Uwaga!
Przesuwne szyny ogranicznika (16a) należy zamoco-
wać dla cięć ukośnych (pochylona głowica tnąca) w
zewnętrznej pozycji (lewa strona).
• Otworzyć śruba mocująca (16b) przykładnicy prze-
suwanej (16a) i przesunąć tę przykładnicę (16a) na
zewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił minimalnie 8 mm.
• Przesuwana szyna ogranicznika (16a) musi znajdo-
wać się w pozycji wewnętrznej (strona prawa).
• Przed cięciem sprawdzić, czy nie dochodzi do kolizji
pomiędzy szyną przykładnicy (16a) a tarczą (6).
• Z powrotem dokręcić śruba mocująca (16b).
• Głowicę maszyny (4) ustawić w górnej pozycji.
• Zamocować stół obrotowy (14) w pozycji 0°.
• Odkręcić śrubę ustalającą (22) i przechylić głowi-
cę maszyny (4) w lewo za pomocą uchwytu (1), aż
wskaźnik (19) będzie wskazywał żądany rozmiar
kąta na skali (18).
• Dokręcić ponownie śrubę ustalającą (22).
• Wykonać cięcie zgodnie z opisem w punkcie 8.3.
8.7 Cięcie ukośne pod kątem 0° - 45° oraz stół ob-
rotowy na 0° - 45° (rys. 2, 4, 12)
Za pomocą pilarki przesuwnej do cięcia kątowego i
ukośnego można wykonywać cięcia ukośne w lewo
pod kątem 0°–45° względem powierzchni roboczej i
jednocześnie pod kątem 0°–45° względem szyny ogra-
nicznika (podwójne cięcie ukośne).
Uwaga!
Przesuwne szyny ogranicznika (16a) należy zamoco-
wać dla cięć ukośnych (pochylona głowica tnąca) w
zewnętrznej pozycji (lewa strona).
• Otworzyć śruba mocująca (16b) przykładnicy prze-
suwanej (16a) i przesunąć tę przykładnicę (16a) na
zewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił minimalnie 8 mm.
• Przed cięciem sprawdzić, czy nie dochodzi do kolizji
pomiędzy szyną przykładnicy (16a) a tarczą (6).
www.scheppach.com
• Z powrotem dokręcić śruba mocująca (16b).
• Głowicę urządzenia (4) ustawić w pozycji górnej.
• Złożyć uchwyt blokujący (11) do góry, aby poluzo-
wać stół obrotowy (14).
• Ustawić stół obrotowy (14) pod żądanym kątem
(patrz również punkt 8.4).
• Złożyć uchwyt blokujący (11) w dół, aby zamocować
stół obrotowy (14).
• Odkręcić śrubę ustalającą (22).
• Za pomocą uchwytu (1) przechylić głowicę maszyny
(4) w lewo, do żądanego rozmiaru kąta (patrz rów-
nież punkt 8.6).
• Dokręcić ponownie śrubę ustalającą (22).
• Wykonać cięcie zgodnie z opisem w punkcie 8.3.
8.8 Ogranicznik głębokości cięcia (rys. 3, 13)
• Za pomocą śruby (24) można stopniowo ustawiać
głębokość cięcia. Poluźnić nakrętkę radełkową
na śrubie (24a). Ustawić na zewnątrz ogranicznik
głębokości cięcia (25). Głębokość cięcia ustawiać
przez wkręcanie lub wykręcanie śruby (24). Na-
stępnie z powrotem dokręcić nakrętkę radełkową na
śrubie (24).
• Sprawdzić ustawienie za pomocą cięcia próbnego.
8.9 Worek na wióry (rys. 1, 20)
Pilarka jest wyposażona w worek na wióry (17).
Uwaga!
Worka na wióry można używać tylko podczas cięcia
drewna i materiałów drewnopodobnych!
Ścisnąć metalowe skrzydełka worka pyłowego, a na-
stępnie założyć go na otwór wylotowy przy silniku.
Worek na wióry (17) można opróżniać za pomocą su-
waka znajdującego się pod spodem.
Podłączanie do zewnętrznego odsysania pyłu.
• Wąż odsysający podłączyć do odsysania pyłu.
• Odsysanie pyłu musi być przystosowane do obra-
bianego materiału.
• Do odsysania pyłów szczególnie szkodliwych dla
zdrowia lub rakotwórczych należy stosować specjal-
ne urządzenie odsysające.
8.10 Austausch des Sägeblatts (Abb. 1, 2, 14-16)
Wyciągnąć wtyczkę z gniazdka!
Uwaga!
m Używać zawsze odpowiedniej tarczy tnącej dla
ciętego materiału.
m Używać tylko tarcz tnących, które odpowiadają
specyfikacjom maszyny w odniesieniu do średni-
cy otworu i maksymalnej linii cięcia tarczy tnącej.
PL | 101
