Technik fürs Leben

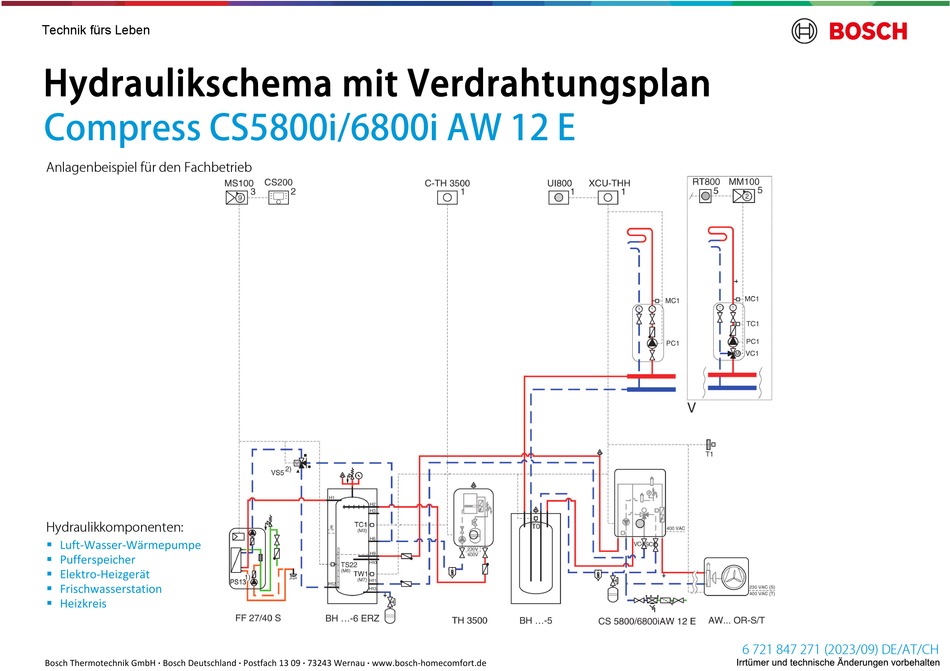

Hydraulikschema mit Verdrahtungsplan
Compress CS5800i/6800i AW 12 E
Anlagenbeispiel für den Fachbetrieb
Hydraulikkomponenten:
 Luft-Wasser-Wärmepumpe
 Pufferspeicher
 Elektro-Heizgerät
 Frischwasserstation
 Heizkreis
Bosch Thermotechnik GmbH · Bosch Deutschland · Postfach 13 09 · 73243 Wernau · www.bosch-homecomfort.de
6 721 847 271 (2023/09) DE/AT/CH

Werbung

loading

Inhaltszusammenfassung für Bosch Compress CS5800i AW 12 E

  • Seite 1 Compress CS5800i/6800i AW 12 E Anlagenbeispiel für den Fachbetrieb Hydraulikkomponenten:  Luft-Wasser-Wärmepumpe  Pufferspeicher  Elektro-Heizgerät  Frischwasserstation  Heizkreis 6 721 847 271 (2023/09) DE/AT/CH Bosch Thermotechnik GmbH · Bosch Deutschland · Postfach 13 09 · 73243 Wernau · www.bosch-homecomfort.de...
  • Seite 2 RT800 MM100 CS200 MS100 C-TH 3500 UI800 XCU-THH Position des Moduls: am Wärme- /Kälteerzeuger am Wärme- /Kälteerzeuger oder an der Wand in der Station in der Station oder an der Wand an der Wand in dem Regelgerät: Dieses Schaltbild ist eine unverbindliche schematische Darstellung einer möglichen hydraulischen Schaltung.
  • Seite 3 XCU-THH ≤ 24 VDC CAN BUS CAN BUS MOD BUS /TR7 /TR3 HEATER I4 I5 I6 I7 O4 O5 STEPPER STEPPER 230 VAC 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 1 2 1 2 UI 800 ϑ...
  • Seite 4 MS100 4 5 6 auto menu info 120/230 V AC ≤ 24 V DC Netz Netz CS 200 74 75 230VAC PS13 TS22 ARA645 C-TH 3500 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 C7 – C0 B9 B10 B7 B8 B5 B6 B4 B3 B2 B1 L1 L2 L3 N L1 L2 L3 N 400 VAC...
  • Seite 5 Technische Hinweise: Allgemeine Hinweise • Die Wärmepumpe deckt in der monoenergetischen Betriebsweise den Heiz- und Warmwasserbedarf ab. Sie besteht aus einer Außeneinheit (AW .. OR-S/T) und einer Inneneinheit (CS5800i/6800i AW 12 E), die über wasserführende Fernleitungen miteinander verbunden sind. • Zum Lieferumfang der Wärmepumpe gehören der Vorlauftemperaturfühler T0, der Außentemperaturfühler T1 und der Kugelhahn mit Partikelfilter SC1.
  • Seite 6 • Am Elektro-Heizgerät TH 3500 ist an der Anschlussklemme A1 bereits ein Kabel zur Spannungsversorgung angeschlossen. • Achtung; Das Elektrogerät wird nur zur Warmwasserbereitung eingesetzt. Deshalb muss der Heizbetrieb deaktiviert und der Warmwasserbetrieb aktiviert werden. • Heizbetrieb deaktivieren: – Die Taste drücken.
