10 | Sonderausrüstung

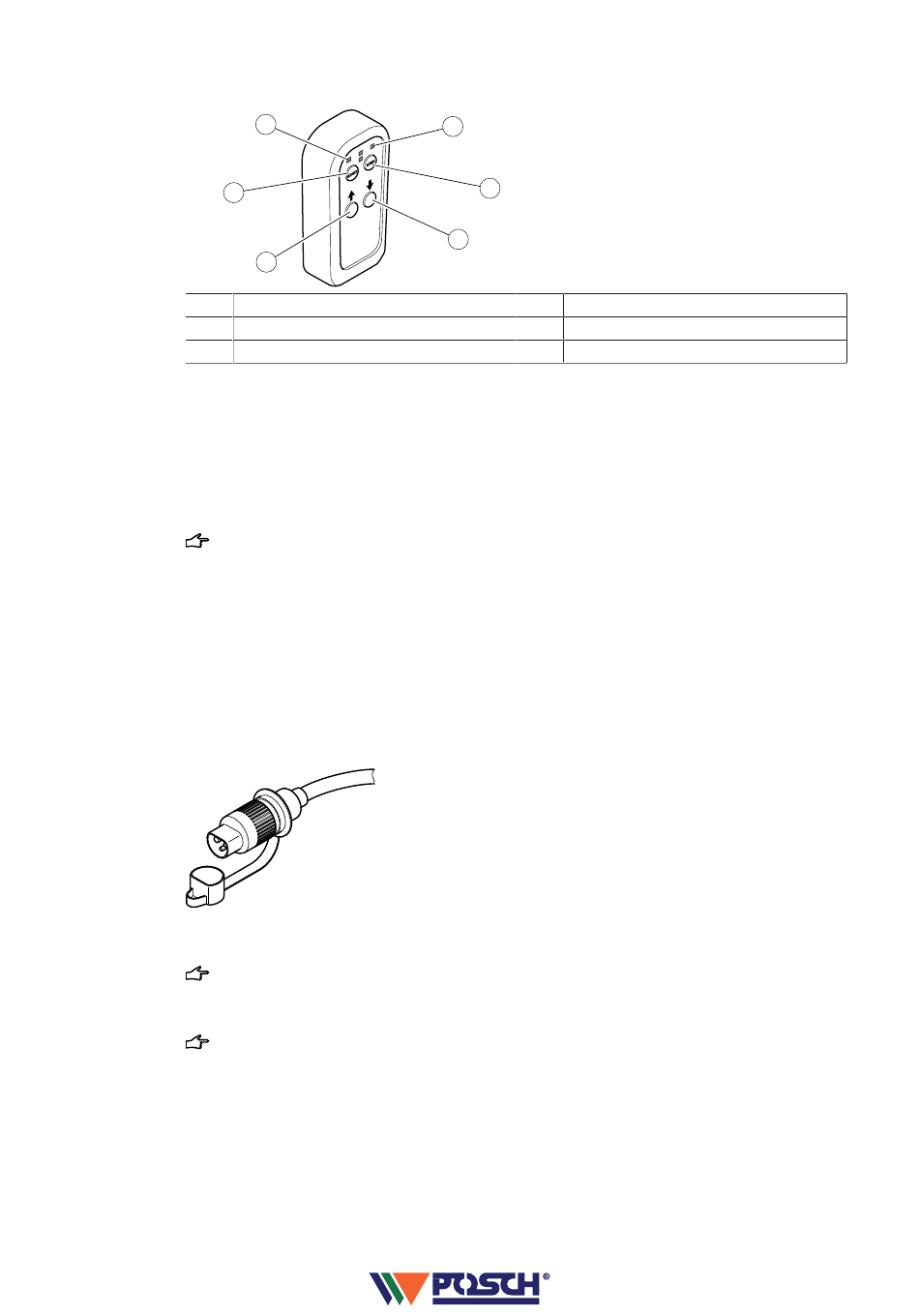

Sender
1
2
3
Am Funksender befinden sich die Tasten für die Bedienung der einzelnen Funktionen.
Zur Inbetriebnahme des Senders muss die Not-Halt Funktion deaktiviert werden.
• Dazu den Start- Taster drücken.
Taster 1: Das Seil wird ausgekuppelt, es kann frei ausgezogen werden.
Taster 2: Das Seil fährt so lange ein, wie die Taste gedrückt wird - beim Loslassen bleibt das
Seil stehen.
Blinkt die LED beim Betätigen der Tasten grün, ist der Sender betriebsbereit. Blinkt die
LED rot, ist die Batterie leer – Batterie wechseln.
Batterie wechseln:
• Batteriefach auf der Rückseite öffnen, neue Batterien einsetzen und Fach wieder schlie-
ßen.
Empfänger
• Den 3-poligen Dauerstromstecker am Zugfahrzeug anstecken.
Anschlussspannung 12 V
16 A Dauerstrom
Vergessen Sie nicht, am Ende der Arbeit den Dauerstromstecker zu ziehen, sonst
könnte die Batterie des Zugfahrzeuges entleert werden!
Der Empfänger ist damit betriebsbereit.
Die Mindestspannung muss 11,2 V unter Last (Funkseilwinde betätigt) betragen, sonst
funktioniert kein Sanftanlauf! Sollte das Zugfahrzeug diese Spannung an der Steckdose
nicht bereitstellen, ist eine direkte Verbindung zur Batterie erforderlich.
Sollten Sie am Zugfahrzeug keinen 3-poligen Dauerstromanschluss haben, können Sie alter-
nativ den 7-poligen Stecker anschließen (braun + auf 58L blau - auf 31).
Störungen an der Funksteuerung
36
1
2
3
LED rot
Start
Taster 1
– Erforderliche Batterien: 2 Stk. Alkaline Type „AAA" 1,5 V
6
5
4
4
Taster 2
5
Not- Halt
6
LED grün
Deutsch
D1000516-V002
