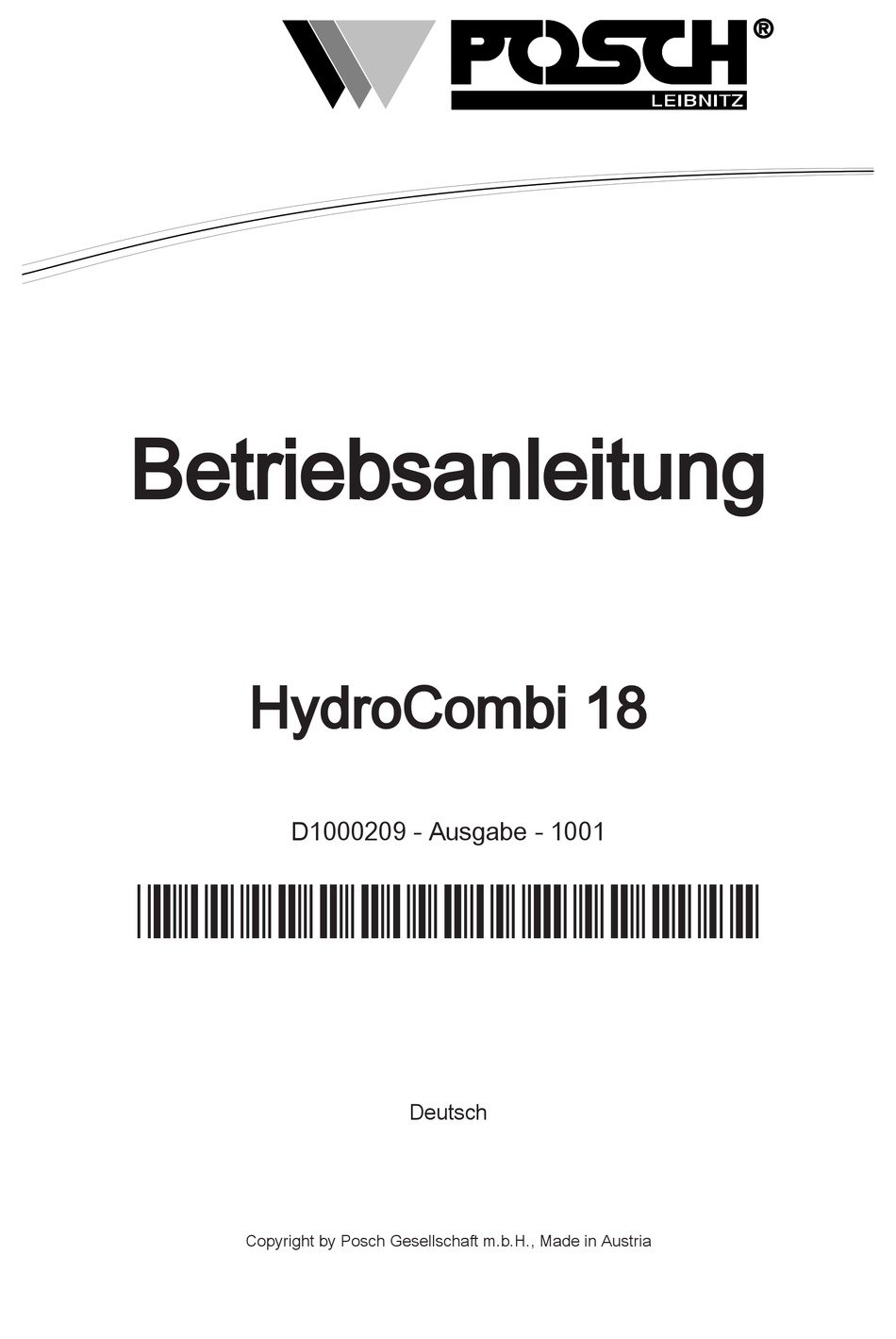

- Seite 1 Betriebsanleitung HydroCombi 18 D1000209 - Ausgabe - 1001 *D1000209-1001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Holzspalter Sicherheitshinweise für Seilwinden Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor (Type E) Antrieb durch Schlepper über Gelenkwelle (Type PZG) Antrieb über Schlepperhydraulik (Type PS) Antrieb durch Schlepper mit Aufsteckpumpe (Type PZ) - Seite 4 Inhaltsverzeichnis Schutzvorrichtungen Verschraubungen Hydraulikleitungen Werkzeugführung Ölstand Zweihandschaltung Holzhaltespitze Wartung Werkzeugführung Ölwechsel Reinigung Sonderausrüstung Größere Holzlänge (V) Seilwinde Traktorfahrwerk Straßenfahrwerk Zusatzausrüstung 10.1 Spaltkreuz 10.2 Spezialmesser mit Rollen 10.3 Spalttisch 10.4 Aufsteckbares Bodengitter Fehlerbeseitigung Technische Daten Service EG-Konformitätserklärung...
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. GEFAHR Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Weitere Informationen
Antrieb und stillstehenden Werkzeug vornehmen! Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt... -
Seite 9: Sicherheitshinweise Für Seilwinden
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - HydroCombi 18 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10 - 80 cm und einer Länge von 10 - 110 cm geeignet. -
Seite 10: Allgemeines

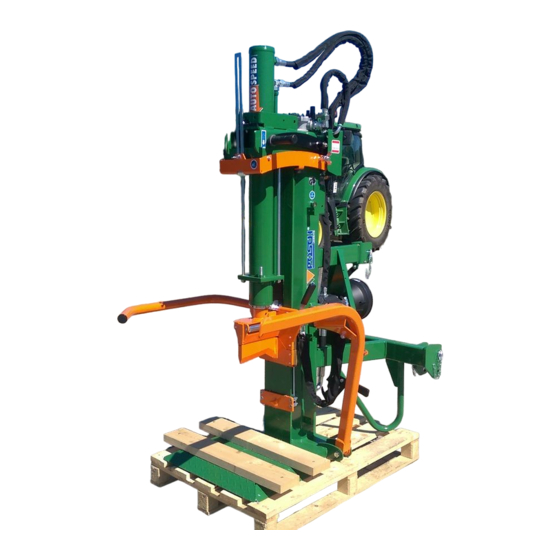

F0001806 Stundenzähler für Maschinen mit Z-Antrieb Beschreibung Die Maschine - HydroCombi 18 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 10 - 110 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder durch Schlepperhydraulik, von einem Elektromotor oder über eine Zapfwelle angetrieben. -
Seite 11: Die Wichtigsten Bauteile Der Maschine
Allgemeines Werden die Steuerhebel losgelassen, bleibt das Spaltmesser stehen. Wenn die Steuerhebel nach oben gedrückt werden, fährt das Spaltmesser in die Ausgangsstellung zurück. Das Holz wird auf eine Druckplatte unter dem Spaltmesser gestellt. Beim Arbeiten drückt das Spaltmesser nach unten in das Holz und spaltet es. Die wichtigsten Bauteile der Maschine Zylinder Ölablassschraube... -
Seite 12: Aufkleber Und Deren Bedeutung
Allgemeines Haltespitz Steuerventil Werkzeugführung Elektromotor Bodenplatte Ölfilter Aufkleber und deren Bedeutung Nur alleine arbeiten! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschalteten Antrieb und stillstehenden Werkzeug vornehmen! Schutzhandschuhe tragen! Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Achtung, Drehrichtung des Motors beachten, falsche Drehrichtung führt zum Bruch der Pumpe! Vorsicht, bewegte Werkzeuge! max. -
Seite 13: Aufstellung
Allgemeines Ölstand Maximale Zapfwellendrehzahl Zapfwellen- bzw. Motordrehrichtung Phasenwender Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. Es dürfen keine Holzbretter, Flacheisen etc. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Antrieb durch Elektromotor (Type E) 4.1.1 Maschinen mit 400 V Motor Die Maschine darf nur an Stromkreisen mit einer 30 mA FI- Fehlerstrom- Schutzschaltung betrieben werden. -
Seite 15: Antrieb Durch Schlepper Über Gelenkwelle (Type Pzg)
Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung von einem Silikonspray. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Antrieb durch Schlepper über Gelenkwelle (Type PZG) 1. Die Maschine an die Dreipunktaufhängung des Schleppers montieren. 2. -
Seite 16: Antrieb Durch Schlepper Mit Aufsteckpumpe (Type Pz)
Inbetriebnahme Antrieb durch Schlepper mit Aufsteckpumpe (Type 1. Die Maschine an die Dreipunktaufhängung des Schleppers montieren. 2. Das Getriebe auf die Schlepperzapfwelle aufstecken und mit der Kette gegen Verdrehung sichern. – Die Kette darf von der Senkrechten um max. 30° abweichen. –... -
Seite 17: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. ▪ „Autospeed“ reagiert auf den erforderlichen Spaltdruck und schaltet selbständig die Spaltgeschwindigkeit um. -
Seite 18: Den Zylinder Ausfahren
Bedienung Den Zylinder ausfahren Sechskantmutter Die Maschine wird mit abgesenkten Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. Achten Sie beim Heben und Senken des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! 1. Die Steuerhebel nach unten drücken. –... - Seite 19 Bedienung Abschaltstange Schutzbügel 1. Das Holz stehend unter das Spaltmesser stellen und dabei gegen den Haltespitz drücken, damit auch dünneres Holz sicher von alleine steht. 2. Wenn Sie die beiden Steuerhebel gleichzeitig nach unten drücken, fährt das Spaltmesser nach unten und spaltet das Holz. Sobald die Steuerhebel losgelassen werden, bleibt das Spaltmesser stehen.
-
Seite 20: Hebevorrichtung
Bedienung 5.3.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenen Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Hebevorrichtung Hebearm Hubkette Rasthebel Sicherheitsbügel... -
Seite 21: Abschalten Der Maschine
Bedienung Durch die Hebevorrichtung werden die zu spaltenden Holzstämme durch das einfahrende Spaltmesser in die Spaltlage gehoben. Die Hebevorrichtung nur benützen, wenn die Maschine an der Dreipunktaufhängung montiert ist, oder mit dem Abstützbügel gegen ein Umkippen gesichert ist. Montage: 1. Den rechten Schutzbügel demontieren. 2. -
Seite 22: Transport
Transport Transport Die Maschine darf nur mit abgesenkten Zylinder transportiert werden. Den Zylinder für den Transport absenken: Sechskantmutter ▪ Die Steuerhebel nach unten drücken. Das Spaltmesser ganz ausfahren. ▪ Die 2 Sechskantmuttern des Zylinders an der Zylinderauflageplatte lösen. Die beiden Sechskantmuttern auf der rechten Seite der Abschaltklappe aufbewahren (mit Flügelmutter sichern). - Seite 23 Transport Die Deichsel an den Schlepper hängen. Das Stützrad nach oben kurbeln. Den Reifendruck prüfen – maximal 3,5 bar. Beim Transport auf öffentlichen Straßen ist die Straßenverkehrsordnung einzuhalten. Maximale Transportgeschwindigkeit: 6 Km/h (10 Km/h) - Landesbestimmungen beachten! Wird die Maschine vom Zugfahrzeug abgehängt, muss sie auf einen waagrechten, ebenen und festen Untergrund abgestellt werden.
-
Seite 24: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen! Die Maschine vom Stromnetz trennen! Schutzvorrichtungen Es müssen alle Schutzvorrichtungen (Abdeckungen, Schutzgitter..) vorhanden sein! Verschraubungen Nach der ersten Betriebsstunde alle Schrauben und Muttern nachziehen. Alle weiteren 100 Betriebsstunden die Schrauben und Muttern nachziehen. ▪... -
Seite 25: Zweihandschaltung
Kontrollen Zweihandschaltung Die Gelenke der Zweihandschaltung auf ihre Leichtgängigkeit überprüfen und gegebenenfalls nachschmieren. Kontrollieren Sie, ob die Schaltwippe frei beweglich ist. Holzhaltespitze Holzhaltespitze Wenn die Holzhaltespitze vorne abbricht, kann diese einfach mit einem Winkelschleifer nachgeschliffen werden. -
Seite 26: Wartung
Die Maschine vom Stromnetz trennen! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Schmiernippel Fettpinsel Die Schmiernippel an der Werkzeugführung alle 10 Stunden mit Schmierfett abschmieren. -
Seite 27: Empfohlene Hydrauliköle
Wartung Die Ölablassschraube befindet sich an der unteren Rückseite der Säule. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl einfüllen. ▪ Die Maschine einschalten und kurz laufen lassen. ▪ Den Ölstand kontrollieren und falls erforderlich Hydrauliköl nachfüllen. Gesamtfüllmenge des Hydrauliksystems: Menge 37 Liter... -
Seite 28: Reinigung
Wartung Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen! Die Maschine vom Stromnetz trennen! Reinigen Sie die Maschine in regelmäßigen Abständen, um eine optimale Funktion zu gewährleisten. Die neue Maschine (ersten 3 Monate) nur mit einem Schwamm waschen! ▪... -
Seite 29: Sonderausrüstung
Sonderausrüstung Sonderausrüstung Größere Holzlänge (V) Ausführung für Holzstämme bis 130 cm Länge. Seilwinde Ablagearm Steuerhebel Greifzange Steuerventil Die Seilwinde darf nur benützt werden, wenn die Maschine an die Dreipunktaufhängung des Schleppers montiert ist! Mit Hilfe der hydraulischen Seilwinde können schwere Holzstämme ohne Kraftaufwand zur Maschine hingezogen werden. - Seite 30 Sonderausrüstung 9.2.1 Handseilwinde Seil einziehen Seil lösen bzw. ausfahren Arbeitsvorgang: 1. Den Steuerhebel kurz nach Position 2 drücken. – Das Seil wird gelöst. 2. Nehmen Sie die Blochhaken bzw. die Greifzange und ziehen Sie das Seil zum Holzstamm. 3. Befestigen Sie die Blochhaken bzw. die Greifzange am Holzstamm. 4.
-
Seite 31: Empfänger
Sonderausrüstung 9.2.2.1 Sender Taster 1 Not- Halt Taster 2 Ladebuchse Am Funksender befinden sich die Tasten für die Bedienung der einzelnen Funktionen. Zur Inbetriebnahme des Senders muss die Not-Halt Funktion deaktiviert werden. ▪ Dazu beide Sendetasten ca. 5 sec. zugleich drücken. Blinkt die LED beim Betätigen der Tasten grün, ist der Sender betriebsbereit. -
Seite 32: Störungen An Der Funksteuerung
Sonderausrüstung 9.2.2.3 Störungen an der Funksteuerung Fehler Ursache Beseitigung Keine Reaktion bei Not-Halt-Funktion ist aktiv Beide Sendetasten ca. 5 sec. Einschalten des Senders zugleich drücken Keine Betriebsspannung vorhanden Akku laden bzw. geladenen Akku einsetzen Unterspannungswarnun Akku ist nicht geladen Akku komplett laden g am Sender (nach Akku defekt Prüfen Sie, ob der... -
Seite 33: Straßenfahrwerk
Sonderausrüstung – Die Klappstecker lösen, die Bremsbolzen nach außen zu den Rädern schieben und wieder abstecken. ▪ Das gesamte Fahrwerk mit der Maschine in vertikaler Lage bringen. – Dazu die Deichsel am Haltebügel angreifen und nach oben schwenken. Transportstellung: ▪ Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen. Straßenfahrwerk Straßenfahrwerk zum Transport der Maschine. - Seite 34 Sonderausrüstung Verriegelungshebel Dreipunktbolzen unten ▪ Die beiden Verriegelungshebel an den unteren Dreipunktbolzen entsichern und nach oben schwenken. ▪ Das Fahrwerk an der Deichsel so weit hochheben, bis es an den unteren Dreipunktbolzen ausklinkt. ▪ Das Fahrwerk nach vorne wegziehen.
-
Seite 35: Zusatzausrüstung
Zusatzausrüstung Zusatzausrüstung 10.1 Spaltkreuz Spaltkreuz Spaltmesser Verriegelungsbügel In einem Spaltvorgang wird das Holz in vier Teile gespalten. Für gleichmäßige Scheite bis max. 30 - 35 cm Holzdurchmesser. Nicht für astiges oder verwachsenes Holz geeignet (Gefahr durch Verklemmen). Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2. -
Seite 36: Spalttisch
Zusatzausrüstung In einem Spaltvorgang wird das Holz in 2 Teile gespalten. Die Rollen am Spaltmesser verhindern ein Hängen bleiben des gespaltenen Holzes beim Retourfahren. Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2. Das Spaltkreuz über das Spaltmesser schieben. 3. -
Seite 37: Aufsteckbares Bodengitter
Zusatzausrüstung Die obere Stauffschelle montieren. Das Winkelgelenk oben an der Abschaltung montieren. Den Spalttisch auf die Grundplatte stellen. Achten Sie bei der Montage des Spalttisches darauf, dass Sie nicht mit dem Kopf unter das Spaltmesser geraten oder sich den Kopf am Spaltmesser verletzen. ▪... -
Seite 38: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Fehler mögliche Ursache Beseitigung siehe Seite Elektromotor läuft nicht Fehlerhafte Zuleitung Zuleitung von siehe [➙ 14] an oder schaltet oft ab Fachmann überprüfen lassen Sicherungen fallen - Richtige Sicherungen Zuleitung zu schwach verwenden abgesichert Motorschutz spricht an stärkere Zuleitung verwenden falsche Drehrichtung zwei Phasen... -
Seite 39: Technische Daten
Technische Daten Technische Daten Type Antrieb Antriebsart Schlepper- Zapfwelle Elektromotor Hydraulik Leistung 14,3 14,3 Spannung Absicherung Motordrehzahl U/min 1440 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s 15,2 16,5 16,3 Rücklaufgeschw. cm/s 14,6 15,8 15,7 Maße * Breite Tiefe... -
Seite 40: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. -
Seite 41: Eg-Konformitätserklärung
Des weiteren entspricht die Maschine der EG-Niederspannungsrichtlinie 2006/95/EG und der EG-Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - HydroCombi 18 Artikel-Nr.: M6190 , M6192 , M6194 , M6196 , M6198 Serien-Nr.:... - Seite 44 Ihr Posch- Fachhändler...
