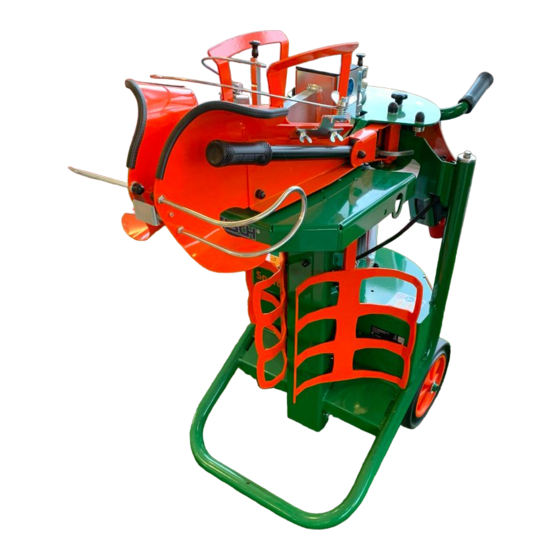

Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪...
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann.
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig.
▪ Bei Zapfwellenantrieb ist die Gelenkwelle vom Schlepper abzunehmen. ▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile.
Sicherheitshinweise Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Niemals fehlerhafte Anschlussleitungen verwenden. Die Maschine darf nicht bei schlechter Witterung (Regen, Schnee, …) ohne Überdachung in Betrieb genommen werden! Maschinen mit Verbrennungsmotor: Kohlenmonoxid - Bildung Erstickungsgefahr...
Sicherheitshinweise Den Arbeitsbereich von Spänen und Holzresten freihalten. Vor dem Entfernen festgeklemmter Holzstücke den Antrieb abstellen. Max. Holzlänge 55 cm Beim Transport und bei Stillstand der Maschine das Spaltwerkzeug immer ganz einfahren. Der Betriebsdruck der Hydraulikanlage darf maximal 250 bar betragen! Lärmhinweis Der arbeitsplatzbezogene A-bewertete Emissionsschalldruckpegel beträgt 70 dB(A), gemessen am Ohr des Bedieners.
Sicherheitshinweise Sachwidrige Verwendung Jede andere bzw. sachwidrige Verwendung, als unter „Bestimmungsgemäße Verwendung“ angegeben, ist ausdrücklich untersagt! Dazu gehört auch die Verwendung eines Spaltkreuzes.
Allgemeines Aufkleber und deren Bedeutung Es darf nur eine Person die Maschine bedienen! Z2050200 Vorsicht, bewegte Werkzeuge! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Z2040010 Augenschutz benutzen! Z2050100 Gehörschutz benutzen! Z2001210...
Allgemeines Zapfwellendrehrichtung Z2001220 Werkzeugführung einfetten! Z2001260 Ölstand Z2001360 Zapfwellendrehzahl 400 ... 430 min Z2040070 Phasenwender Z205 0010 Betriebsmittel: Benzin ROZ/RON Z2050300 Maximale Literleistung max. 16 l/min Z2050470 Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden.
Allgemeines Positionen der Holzauflage Holzauflage Sterngriffschraube Haltemagnet Aufnahme Die Holzstücke können bequem beidseitig auf den Holzauflagen abgelegt werden. Arbeitsstellung: ▪ Die Holzauflage von den Haltemagneten nehmen. ▪ Die Sterngriffschraube etwas lockern. ▪ Die Holzauflage bei der Aufnahme einschieben. ▪ Die Holzauflage mit der Sterngriffschraube befestigen. Transportstellung: ▪...
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 27]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu...
Seite 18
Inbetriebnahme ▪ Bei der Zuleitung muss ein Kabelquerschnitt von mindestens 2,5 mm² verwendet werden. Dieser Kabelquerschnitt stellt nur eine Mindestanforderung dar, er muss bei längerer Zuleitung von Elektrofachkräften bestimmt werden. ▪ Den Schalter in die EIN- Stellung drehen. Null- Stellung Ein- Stellung Die Drehrichtung des E-Motors beachten (siehe Pfeil am Motor).
Inbetriebnahme Null- Stellung Ein- Stellung Die Drehrichtung des E-Motors beachten (siehe Pfeil am Motor). Bei falscher Drehrichtung des Motors: Vorgang wie bei der 1. Type. Antrieb durch Schlepper über Gelenkwelle Type Z Der Aufenthalt zwischen Schlepper und Maschine ist während dem Betrieb verboten! Erforderliche Zapfwellenleistung: 5 kW ▪...
Inbetriebnahme Achten Sie darauf, dass die Viskosität des Schlepper- Hydrauliköls mit jenem der Maschine zusammenpasst! ▪ Hydrauliköl HLP M10 Den Vor- und Rücklauf beachten! Max. Literleistung der Schlepperhydraulik Max. Betriebsdruck des Hydrauliksystems 16 l/min 250 bar Antrieb durch Benzinmotor Vor dem Starten des Motors den Ölstand kontrollieren. Den Startvorgang des Benzinmotors entnehmen Sie bitte der Motor-Betriebsanleitung.
Bedienung Bedienung Bei Außentemperaturen unter 0 °C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). Der Spaltvorgang Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen. ▪ Stellen Sie das Holz stehend zwischen die beiden Handgriffe unter das Spaltmesser auf die Druckplatte.
Bedienung 5.1.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenem Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Einstellen des Spaltweges (Hub) Klemmeinheit Abschaltstange Der Spalthub lässt sich mit Hilfe der Abschaltstange an kürzere Holzlängen anpassen.
Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. Antriebe außer Betrieb nehmen Antrieb durch Elektromotor (Type E) Type E3 Null- Stellung Ein- Stellung ▪ Den Schalter in 0- Stellung bringen. Type E5,5 Null- Stellung Ein- Stellung...
Außer Betrieb nehmen Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪ Den Schlepper abstellen. ▪ Die Gelenkwelle vom Schlepper abnehmen. Antrieb über Schlepperhydraulik (Type PS) ▪ Das Steuerventil am Schlepper auf „Aus“ schalten. ▪ Den Schlepper abstellen. Antrieb durch Benzinmotor (Type B) ▪...
Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
Seite 26
Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***...
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
Kontrollen ▪ gegebenenfalls Messung des Isolationswiderstandes. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren.
Quetschgefahr der oberen und unteren Gliedmaßen! Bei Wartungsarbeiten sind Schutzhandschuhe bzw. Schutzschuhe (Sicherheitsklasse S3) und enganliegende Arbeitskleidung zu tragen! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Fett mit dem Pinsel auftragen. Die Werkzeugführung muss immer eingefettet sein.
Wartung Belüftungsschraube Ölschauglas Belüftungsschraube Ölablassschraube Ölschauglas ▪ Vor dem Ölwechsel das Spaltmesser einfahren. ▪ Die Belüftungsschraube herausdrehen. ▪ Die Maschine nach hinten kippen. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen.
Wartung Hersteller Ölsorte ARAL Vitam DE10 GENOL HLP 10 FUCHS Renolin B3 *..biologische Hydrauliköle Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln.
Zubehör Zubehör 10.1 Spezialmesser mit Rollen In einem Spaltvorgang wird das Holz in 2 Teile gespalten. Die Rollen am Spaltmesser verhindern ein Hängenbleiben des gespaltenen Holzes beim Retourfahren. Spezialmesser mit Rollen Haltespitze Spaltmesser Montage: 1. Das Spaltmesser ca. 30 cm ausfahren und die Maschine abschalten. 2.
Zubehör 2. Das Rad auf die Radaufnahme schieben. 3. Die Scheibe nach dem Rad aufschieben und mit dem Splint sichern. 10.3 Stundenzähler (E-Antrieb) Gehäuse (durchsichtig) Anzeige – Betriebsstunden Funktion: Die Zeit wird in Stunden, 1/10 Stunden und 1/100 Stunden angezeigt (z.B. 12,17 = 12 Stunden, 10 Minuten und 12 Sekunden).
Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 11.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu!
Seite 38
Technische Daten Type B4,1 Antrieb Antriebsart Benzinmotor Leistung Spannung Absicherung Motordrehzahl U/min 3600 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s Rücklaufgeschw. cm/s Maße * Breite Tiefe Höhe Gewicht *..die angegebenen Maße und Gewichte sind Anhaltswerte und gelten für die Grundausstattung, diese können bei den verschiedenen Ausführungen zum Teil erheblich abweichen.
Service Service POSCH- Produkt Bei Ersatzteilbestellungen oder Service für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: https://www.posch.com/kundendienst/download/...
Anforderungen der aktuellen EG-Richtlinien und den angewandten Normen entsprechen. Folgend, der Name und die Anschrift der Person, die obige EG-Konformitätserklärung unterzeichnet und bevollmächtigt ist, die technischen Unterlagen zusammenzustellen. Leibnitz, am 07.05.2018 Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Ing.
