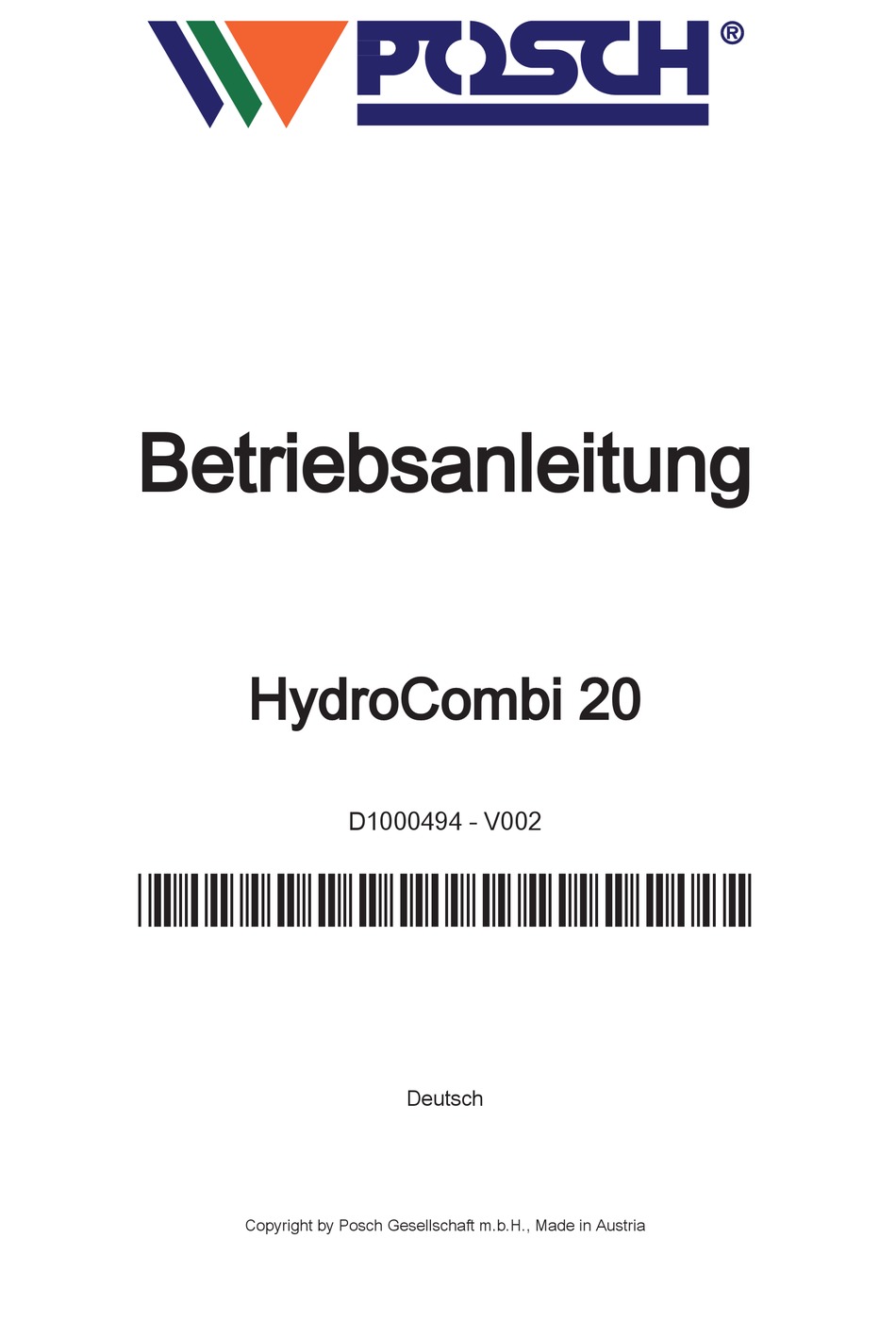

- Seite 1 Betriebsanleitung HydroCombi 20 D1000494 - V002 *D1000494-V002* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor Antrieb durch Schlepper über Gelenkwelle Bedienung Bedienelemente und Funktionen Der Spaltvorgang mit "Fixomatic"... - Seite 4 Inhaltsverzeichnis Elektrische Ausrüstung Hydraulikleitungen Werkzeugführung "Fixomatic" Zweihandschaltung Holzhaltespitze Ölstand 8.10 Seilwinde Wartung Werkzeugführung Ölwechsel Reinigung Sonderausrüstung 10.1 Hydraulische Hebevorrichtung 10.2 Seilwinde 10.3 Straßenfahrwerk Zusatzausrüstung 11.1 Spalttisch 11.2 Aufsteckbares Bodengitter Fehlerbeseitigung 12.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Allgemeine Sicherheitshinweise
Sicherheitshinweise Schutzhandschuhe tragen Schutzschuhe tragen Hinweis Symbol für den sachgerechten Umgang mit der Maschine. Das Nichtbeachten kann zu Störungen oder Schäden an der Maschine führen. Weitere Informationen Symbol für weitere Informationen von einem Zukaufteil. Info Handlungsbedingte Informationen. Allgemeine Sicherheitshinweise Die Maschine darf nur von Personen genutzt werden, die mit der Funktion und den Gefahren der Maschine sowie mit der Betriebsanleitung vertraut sind! ▪... -
Seite 9: Lärmhinweis
▪ Der Elektromotor ist abzuschalten und die Versorgungsleitung zu trennen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt... -
Seite 10: Restrisiken
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - HydroCombi 20 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 8-60 cm und einer Länge von 55-110 cm geeignet. Die Maschine darf ausschließlich zum Bearbeiten von Brennholz verwendet werden! Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vorgeschriebenen... -
Seite 11: Allgemeines

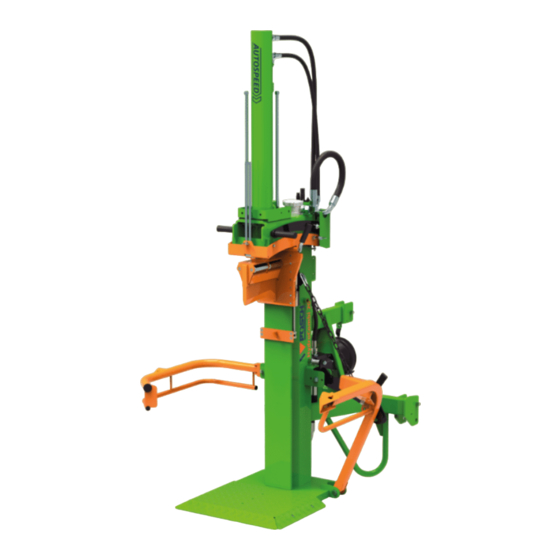

F0001806 Stundenzähler für Maschinen mit Z- Antrieb Beschreibung Die Maschine - HydroCombi 20 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 55-110 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder von einem Elektromotor oder durch eine Zapfwelle angetrieben. -
Seite 12: Die Wichtigsten Bauteile Der Maschine
Allgemeines Die wichtigsten Bauteile der Maschine Zylinder Ölablassschraube Führungsstange Dreipunktaufhängung Belüftungsschraube Zapfwellenpumpe Abschaltstange Schmiernippel Zweihandschaltung Typenschild Spaltmesser mit Holzhaltefunktion Ölschauglas Schutzbügel Auslösehebel – „Fixomatic“ Haltespitz Schalter/Stecker Werkzeugführung Steuerventil Bodenplatte Elektromotor Hebevorrichtung Ölfilter... -
Seite 13: Aufkleber Und Deren Bedeutung
Allgemeines Aufkleber und deren Bedeutung Es darf nur eine Person die Maschine bedienen! Z2050200 Vorsicht, bewegte Werkzeuge! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Z2040010 Augenschutz benutzen! Z2050100 Gehörschutz benutzen! Z2001210... -
Seite 14: Aufkleber Am Fahrwerk
Allgemeines Werkzeugführung einfetten! Z2001260 Schmierstelle Z2050400 Ölstand Z2001360 Phasenwender Z205 0010 Bedienung – „Fixomatic“ Z2001326 Bedienung - Spalter Aufkleber am Fahrwerk Reifendruck max. 3,5 bar Z2050330 Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 27]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Prüfen Sie im Besonderen auch die Funktion der Holzhalteeinrichtung! -
Seite 16: Antrieb Durch Schlepper Über Gelenkwelle
Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung eines Silikonsprays. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Antrieb durch Schlepper über Gelenkwelle Type Z ▪ Die Maschine an die Dreipunktaufhängung des Schleppers montieren. ▪... -
Seite 17: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0 °C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). Bedienelemente und Funktionen 5.1.1 "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. -
Seite 18: Arbeitsstellung
Bedienung 5.1.2 Zylinder Sechskantmutter Arbeitsstellung: Die Maschine wird mit eingefahrenem Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! ▪ Die Maschine in Betrieb nehmen. Sehen Sie dazu ….. -
Seite 19: Einstellen Des Spaltweges (Hub)
Bedienung 5.1.3 Einstellen des Spaltweges (Hub) Abschaltstange Flügelmutter Durch die Abschaltstange kann der Rückhub des Spaltmessers verändert werden. ▪ Die Maschine in Betrieb nehmen. Sehen Sie dazu ….. Inbetriebnahme [➙ 15] ▪ Das Spaltmesser bis etwa in die Mitte ausfahren. ▪... -
Seite 20: Mechanische Hebevorrichtung
Bedienung Transportstellung: ▪ Den Schutzbügel ganz nach oben schwenken. 5.1.5 Mechanische Hebevorrichtung Hebearm Hubkette Rasthebel Sicherheitsbügel Einhängeblech Durch die Hebevorrichtung werden die zu spaltenden Holzstämme bequem in die Spaltlage gehoben. Die Hebevorrichtung nur benützen, wenn die Maschine an der Dreipunktaufhängung montiert ist! Montage: ▪... -
Seite 21: Der Spaltvorgang Mit "Fixomatic
Bedienung Der Spaltvorgang mit "Fixomatic" Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen. Abschaltstange unteres Spaltmesserteil Schutzbügel Auslösehebel – „Fixomatic“ Haltespitze ▪ Das Holz stehend unter das Spaltmesser stellen. ▪ Das Holz wie gewünscht ausrichten und den Auslösehebel der „Fixomatic“ ziehen. –... - Seite 22 Bedienung 5.2.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenem Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen.
-
Seite 23: Außer Betrieb Nehmen
Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. "Fixomatic" unteres Spaltmesserteil Gasfeder oberes Spaltmesserteil Vor dem Abschalten der Maschine immer das untere Spaltmesserteil mit dem oberen Spaltmesserteil zusammenfahren, um Schäden an der Gasfeder (Kolbenstange) oder deren Dichtung (Rost, Eis….) zu verhindern. -
Seite 24: Transport
Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 25: Transport Mit Fahrwerk
Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***... -
Seite 26: Kontrollen Vor Jeder Fahrt
Transport ▪ Die Feststellbremse lösen. ▪ Das Sicherungsseil bzw. Kette (je nach Fahrwerktype) mit dem Zugfahrzeug verbinden. ▪ Die Zugöse bzw. Kugelkupplung (je nach Fahrwerktype) des Fahrwerks an das Zugfahrzeug ankuppeln. – Prüfen Sie den korrekten Sitz der Kugelkupplung (Markierung: Zeichen + oder Farbe grün bzw. -
Seite 27: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 28: Hydraulikleitungen
Kontrollen ▪ gegebenenfalls Messung des Isolationswiderstandes. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. -
Seite 29: Seilwinde
Kontrollen 8.9.1 Hydraulikölstand Wenn das Ölschauglas gefüllt ist, entspricht dies dem Ölstand- Maximum. Befindet sich der Ölspiegel in der Mitte des Ölschauglases entspricht das dem Ölstand- Minimum. Sollte dies der Fall sein, muss sofort Hydrauliköl nachgefüllt werden. ▪ Sehen Sie dazu ..Hydraulikölwechsel [➙ 31] Eine Kontrolle des Ölfilters ist nur beim Ölwechsel erforderlich. -
Seite 30: Wartung
Quetschgefahr der oberen und unteren Gliedmaßen! Bei Wartungsarbeiten sind Schutzhandschuhe bzw. Schutzschuhe (Sicherheitsklasse S3) und enganliegende Arbeitskleidung zu tragen! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Schmiernippel Fettpinsel Die Schmiernippel an der Werkzeugführung alle 10 Stunden mit Schmierfett abschmieren. -
Seite 31: Empfohlene Hydrauliköle
Wartung 9.2.1 Hydraulikölwechsel Der Ölwechsel soll nach jeweils 1000 Betriebsstunden bzw. einmal jährlich durchgeführt werden. ▪ Vor dem Ölwechsel das Spaltmesser einfahren. ▪ Die Belüftungsschraube herausdrehen. ▪ Die Ölablassschraube öffnen. Die Ölablassschraube befindet sich an der unteren Rückseite der Säule. ▪... -
Seite 32: Reinigung
Wartung 9.2.2 Ölfilter Filterdeckel Filtereinsatz Ein Wechsel des Filtereinsatzes soll bei jedem Ölwechsel durchgeführt werden. Eventuell vorhandene Aluminiumspäne sind unbedenklich, da sie beim Einlaufen der Pumpe entstehen. Den Filtereinsatzes nicht mit Benzin oder Petroleum auswaschen, dieser wird dabei zerstört. Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen:... -
Seite 33: Sonderausrüstung
Sonderausrüstung Sonderausrüstung 10.1 Hydraulische Hebevorrichtung Steuerhebel Hubarm Hubzylinder Die hydraulische Hebevorrichtung darf nur benützt werden, wenn die Maschine an die Dreipunktaufhängung des Schleppers montiert ist! Die hydraulische Hebevorrichtung muss vor Beginn des Spaltvorganges immer in der obersten Position sein! Durch die hydraulische Hebevorrichtung werden die zu spaltenden Holzstämme durch Betätigen des Steuerventils in die Spaltlage gehoben. -
Seite 34: Bedienung Der Hydraulischen Hebevorrichtung
Sonderausrüstung 10.1.1 Bedienung der hydraulischen Hebevorrichtung Hubarm nach oben Hubarm nach unten... -
Seite 35: Seilwinde
Sonderausrüstung 10.2 Seilwinde Ablagearm (Option) Steuerventil Greifzange (Option) Abschaltklappe Sicherheitshinweise: Die Seilwinde darf nur benützt werden, wenn die Maschine an die Dreipunktaufhängung des Schleppers montiert ist! Der Standplatz des Bedieners muss immer höher sein, als das Holz, das herangezogen wird! Es dürfen sich keine Personen im Einzugsbereich der Seilwinde befinden! Es muss immer freie Sicht bis zur voll ausgezogenen Seillänge vorhanden sein! Der Einzugswinkel vom Seil darf an beiden Seiten der Winde nicht größer als 40°... -
Seite 36: Versorgungsspannung Anschließen
Sonderausrüstung Arbeitsvorgang: ▪ Den Steuerhebel kurz nach Position 2 drücken. Das Seil wird gelöst. ▪ Nehmen Sie die Blochhaken bzw. die Greifzange und ziehen Sie das Seil zum Holzstamm. ▪ Befestigen Sie die Blochhaken bzw. die Greifzange am Holzstamm. ▪ Drücken Sie den Steuerhebel nach Position 1, den Holzstamm zur Maschine ziehen und unter dem Spaltmesser positionieren. -
Seite 37: Empfänger
Sonderausrüstung Sender LED rot Taster 2 Start Not- Halt Taster 1 LED grün Am Funksender befinden sich die Tasten für die Bedienung der einzelnen Funktionen. Zur Inbetriebnahme des Senders muss die Not-Halt Funktion deaktiviert werden. ▪ Dazu den Start- Taster drücken. Taster 1: Das Seil wird ausgekuppelt, es kann frei ausgezogen werden. -
Seite 38: Störungen An Der Funksteuerung
Sonderausrüstung Störungen an der Funksteuerung Fehler Ursache Beseitigung Keine Reaktion bei Not-Halt-Funktion ist aktiv Start- Taste drücken Einschalten des Senders Keine Betriebsspannung Neue Batterien einsetzen vorhanden Unterspannungswarnun Batterien sind schwach oder Neue Batterien einsetzen g am Sender (nach leer kurzer Betriebsdauer - Batterien defekt LED blinkt rot) Der Sender zeigt... -
Seite 39: Fahrwerk Demontieren
Sonderausrüstung Arbeitsstellung: ▪ Die Deichsel an den Schlepper hängen. ▪ Die beiden Stützfüße nach unten kurbeln. ▪ Die Lichtanlage entriegeln, herausziehen und an der seitlichen Halterung positionieren. ▪ Den Dreipunktbolzen an der oberen Dreipunktaufnahme entsichern und herausziehen. ▪ Mit der Seilwinde die Maschine nach hinten kippen, bis diese waagrecht am Boden steht. -
Seite 40: Zusatzausrüstung
Zusatzausrüstung Zusatzausrüstung 11.1 Spalttisch Stauffschelle unten Schalthebel Druckfeder Spalttisch Abschaltstange Fixierhebel Stauffschelle oben Spalttischsockel Verbindungsteil Flügelschraube Montage: Die untere Stauffschelle montieren. Die Druckfeder von unten auf die Abschaltstange fädeln und die Teile zusammen in die untere Stauffschelle stecken. Die obere Stauffschelle montieren. Den Spalttisch auf die Grundplatte stellen. -
Seite 41: Aufsteckbares Bodengitter
Zusatzausrüstung Spalttischsockel Der Spalttischsockel dient in Verbindung mit dem Spalttisch zum Spalten von Kurzholz bis zu einer Länge von 33 cm. Montage: 1. Den Spalttischsockel auf die Grundplatte stellen. 2. Den Spalttisch mit den Flügelschrauben am Spalttischsockel befestigen. 11.2 Aufsteckbares Bodengitter Bodengitter Sechskantmutter Torbandschraube... -
Seite 42: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine nach dem Stillstand vom Stromnetz trennen: ▪ Den Gerätestecker (Netzstecker) ziehen. Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 43: Entsorgung
Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 12.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu! -
Seite 44: Technische Daten
Technische Daten Technische Daten Type E5,5 PZGE5,5 Antrieb Antriebsart Zapfwelle Elektromotor Zapfwelle/ Elektromotor Leistung 5,5 S6** 21 / 5,5 S6** Spannung Absicherung Motordrehzahl U/min 1440 1440 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s 30 / 16 Rücklaufgeschw. -
Seite 45: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen oder Service für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen:... -
Seite 46: Eg-Konformitätserklärung
Gesundheitsanforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht. Des Weiteren entspricht die Maschine der EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - HydroCombi 20 Artikel-Nr.: M6230 , M6233 , M6234 Serien-Nr.: ab 1532001A... -
Seite 48: Ihr Posch - Fachhändler
Ihr Posch - Fachhändler...
